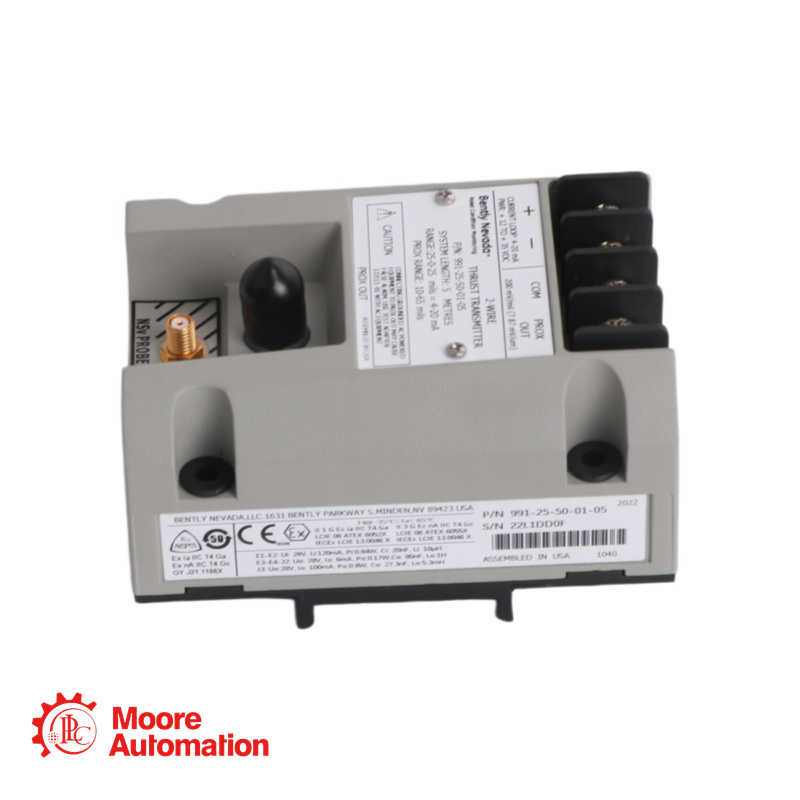

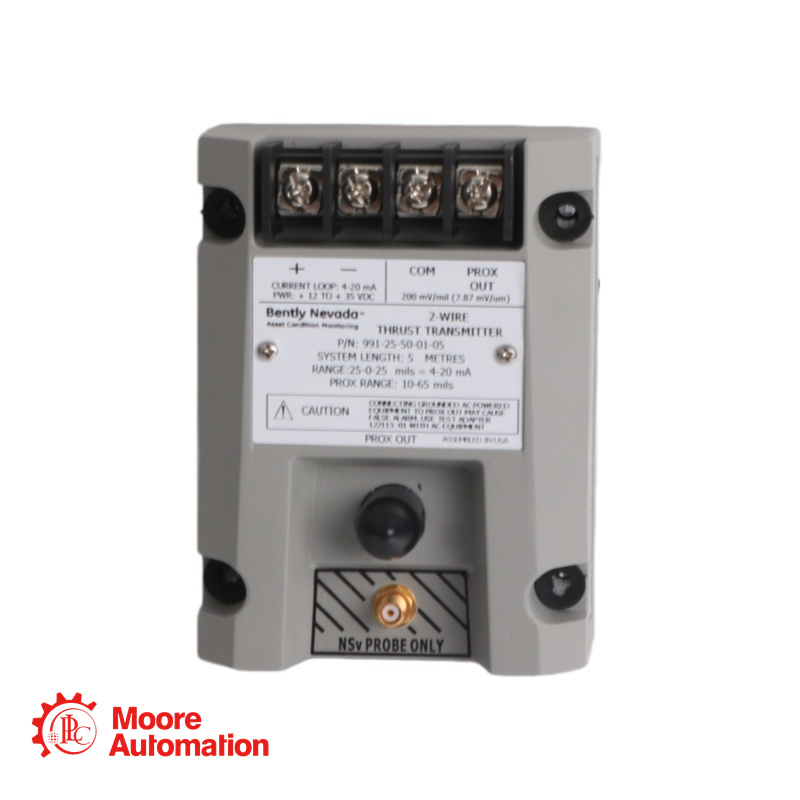

Бентли, Невада, 991-25-50-01-05, Передатчик тяги

Как узнать цену? Свяжитесь с нами по указанным ниже контактным данным:

991-25-50-01-05 Обзор

Он 991-25-50-01-05 Датчик тяги предназначен в первую очередь для производителей оригинального оборудования (OEM) центробежных воздушных компрессоров или небольших насосов, двигателей или вентиляторов, которые предпочитают подавать простой пропорциональный сигнал осевого перемещения (тяги) с амплитудой от 4 до 20 мА в качестве входного сигнала для своей системы управления оборудованием.
Он 991-25-50-01-05 Передатчик представляет собой двухпроводное устройство с питанием от шлейфа, принимающее входной сигнал от нашего бесконтактного датчика 3300 NSv и соответствующего удлинительного кабеля (доступны варианты с длиной системы 5 м и 7 м). 991-25-50-01-05 Передатчик преобразует сигнал в соответствующие инженерные единицы, пропорциональные осевому положению вала¹, и подает его в виде стандартного промышленного сигнала 4–20 мА на вход системы управления, где происходит срабатывание сигнализации и логики защиты оборудования.

991-25-50-01-05 Параметры

Требования к питанию: входное напряжение от +12 до +35 В постоянного тока на клемме передатчика.
Выходной сигнал: 4-20 мА, пропорционально в заданном диапазоне полного диапазона (двухпроводная конфигурация).
Диапазон регулировки в полном диапазоне: 25-0-25 мил (центральная нулевая точка для положения тяги)
Точность измерения: в пределах ±1,5% от заданного диапазона шкалы (типичное значение).
Максимальное сопротивление петли: 1000 Ом, включая кабель, при напряжении 35 В постоянного тока.
Коэффициент масштабирования PROX OUT: 7,87 мВ/мкм (200 мВ/мил) ±6,5% типичное значение
Выходное сопротивление PROX: 10 кОм, откалибровано для нагрузки 10 МОм.
Линейный диапазон (проксимальный выход): от 0,25 до 1,65 мм (от 10 до 65 мил)
Неисправно/Пропуск сигнала: Выходной сигнал передается на <3,6 мА в течение 100 мкс после состояния "Не в порядке".
Рабочая температура (передатчика): от -35°C до +85°C (от -31°F до +185°F)
Рабочая температура (датчика): от -52°C до +177°C (от -62°F до +351°F)

Часто задаваемые вопросы о 991-25-50-01-05

1. Каково основное назначение датчика тяги 991-25-50-01-05?

Он предназначен в первую очередь для производителей центробежных воздушных компрессоров, небольших насосов, двигателей или вентиляторов, которым необходимо подавать простой пропорциональный осевой сигнал смещения (тяги) с амплитудой 4-20 мА в качестве входного сигнала для системы управления оборудованием.

2. Какое правильное значение зазора следует установить для измерительного щупа?

Настройка и диапазон измерения датчика имеют решающее значение при измерении положения тяги. Неправильная настройка зазора датчика может помешать передатчику достичь полного диапазона как в нормальном, так и в противоположном направлениях. Для правильной настройки следуйте инструкциям в руководстве.

3. Что произойдет, если бесконтактный датчик выйдет из строя или будет иметь плохое соединение?

Срабатывает цепь "НЕИСПРАВНО/ОТКЛЮЧЕНИЕ СИГНАЛА". Выходной ток передатчика упадет до менее чем 3,6 мА в течение 100 микросекунд после возникновения неисправности. Это позволяет системе управления различать показания "нулевой тяги" и состояние неисправности.

4. Как подключить диагностическое оборудование (например, осциллограф) к выходу PROX OUT?

Сигнал PROX OUT не изолирован от петли 4-20 мА, и его фаза инвертирована. Для безопасного подключения диагностического оборудования, работающего от сети переменного тока, необходимо использовать тестовый адаптер 990/991 (122115-01), который обеспечивает изоляцию и корректирует полярность сигнала.

5. Каковы ограничения использования датчика тяги 991-25-50-01-05 по сравнению с полноценной системой мониторинга?

Хотя сигнал 4-20 мА полезен для оповещения о положении тяги и отслеживания тенденций, он не поддерживает расширенные функции мониторинга, такие как отключение канала по расписанию, обход опасности или умножение сигнала тревоги.

6.Что включает в себя опция одобрения агентства «-05»?

Опция «-05» обеспечивает получение нескольких разрешений для взрывоопасных зон, включая сертификат CSA Division 2 для Северной Америки, сертификаты ATEX Zone 0 и Zone 2 для Европы, а также разрешение ABS для применения в морских условиях.
