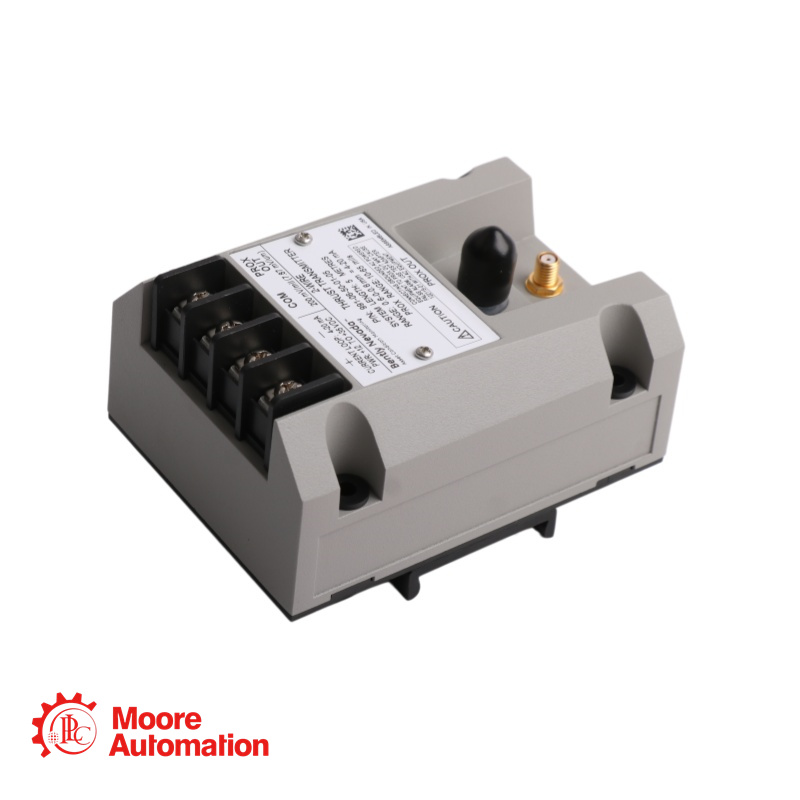

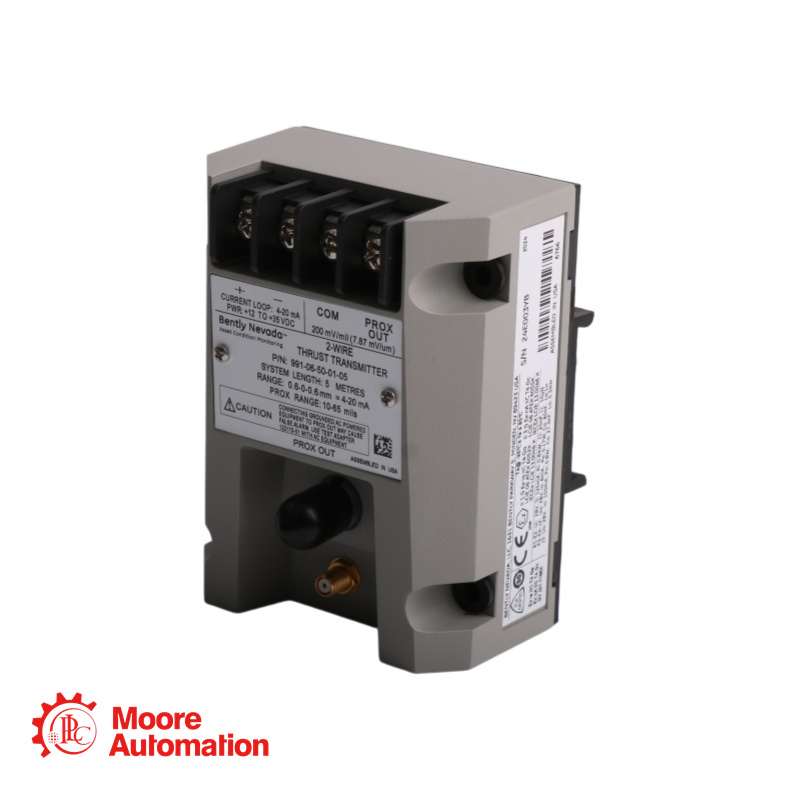

Bently Nevada 991-06-50-01-CN Передатчик тяги

Как узнать цену? Свяжитесь с нами по указанным ниже контактным данным:

991-06-50-01-CN Обзор

Он 991-06-50-01-CN Датчик тяги предназначен в первую очередь для производителей оригинального оборудования (OEM) центробежных воздушных компрессоров или небольших насосов, двигателей или вентиляторов, которые предпочитают подавать простой пропорциональный сигнал осевого перемещения (тяги) с амплитудой от 4 до 20 мА в качестве входного сигнала для своей системы управления оборудованием.
Он 991-06-50-01-CN Передатчик представляет собой двухпроводное устройство с питанием от шлейфа, принимающее входной сигнал от нашего бесконтактного датчика 3300 NSv и соответствующего удлинительного кабеля (доступны варианты с длиной системы 5 м и 7 м). 991-06-50-01-CN Передатчик преобразует сигнал в соответствующие инженерные единицы, пропорциональные осевому положению вала¹, и подает его в виде стандартного промышленного сигнала 4–20 мА на вход системы управления, где происходит срабатывание сигнализации и логики защиты оборудования.

991-06-50-01-CN Параметры

Требования к питанию: входное напряжение от +12 до +35 В постоянного тока на клемме передатчика.
Выходной сигнал: 4-20 мА, пропорционально в заданном диапазоне полного диапазона (двухпроводная конфигурация).
Диапазон регулировки в полном диапазоне: 25-0-25 мил (центральная нулевая точка для положения тяги)
Точность измерения: в пределах ±1,5% от заданного диапазона шкалы (типичное значение).
Максимальное сопротивление петли: 1000 Ом, включая кабель, при напряжении 35 В постоянного тока.
Коэффициент масштабирования PROX OUT: 7,87 мВ/мкм (200 мВ/мил) ±6,5% типичное значение
Выходное сопротивление PROX: 10 кОм, откалибровано для нагрузки 10 МОм.
Линейный диапазон (проксимальный выход): от 0,25 до 1,65 мм (от 10 до 65 мил)
Неисправно/Пропуск сигнала: Выходной сигнал передается на <3,6 мА в течение 100 мкс после состояния "Не в порядке".
Рабочая температура (передатчика): от -35°C до +85°C (от -31°F до +185°F)
Рабочая температура (датчика): от -52°C до +177°C (от -62°F до +351°F)

Часто задаваемые вопросы о 991-06-50-01-CN

1. Каково основное применение данного устройства? 991-06-50-01-CN Передатчик тяги?

Он предназначен в первую очередь для производителей центробежных воздушных компрессоров, небольших насосов, двигателей или вентиляторов, которым необходимо подавать простой пропорциональный осевой сигнал смещения (тяги) с амплитудой 4-20 мА в качестве входного сигнала для системы управления оборудованием.

2. Что означает код одобрения "-CN"?

Код «-CN» указывает на то, что данный передатчик сертифицирован для использования в Китае и имеет соответствующие разрешения от китайских регулирующих органов, включая CCC (Китайская обязательная сертификация) и/или NEPSI (Национальный центр надзора и инспекции за взрывозащитой и безопасностью приборов) для использования в опасных зонах.

3. Какое правильное значение зазора следует установить для измерительного щупа?

Настройка и диапазон измерения зазора зонда имеют решающее значение при измерении положения тяги. Неправильная настройка зазора зонда может помешать передатчику достичь полного диапазона как в нормальном, так и в противоположном направлениях. Зазор зонда должен быть правильно отрегулирован для работы в линейном диапазоне от 0,25 до 1,65 мм (от 10 до 65 мил) от цели.

4. Что произойдет, если бесконтактный датчик выйдет из строя или будет иметь плохое соединение?

Сигнал PROX OUT не изолирован от петли 4-20 мА, и его фаза инвертирована. Для безопасного подключения диагностического оборудования, работающего от сети переменного тока, необходимо использовать тестовый адаптер 990/991 (122115-01), который обеспечивает изоляцию и корректирует полярность сигнала.

5. Как подключить диагностическое оборудование (например, осциллограф) к выходу PROX OUT?

Сигнал PROX OUT не изолирован от петли 4-20 мА, и его фаза инвертирована.

6.Каковы ограничения использования датчика тяги 991-06-50-01-CN по сравнению с полноценной системой мониторинга?

Хотя сигнал 4-20 мА полезен для оповещения о положении тяги и отслеживания тенденций, он не поддерживает расширенные функции мониторинга, такие как отключение канала по расписанию, обход опасности или умножение сигнала тревоги.
