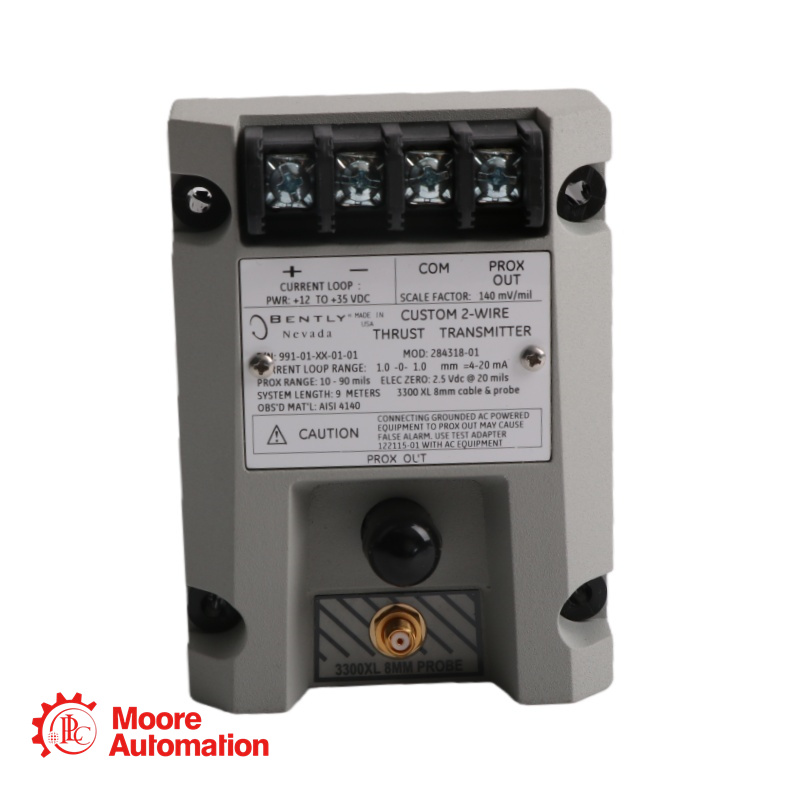

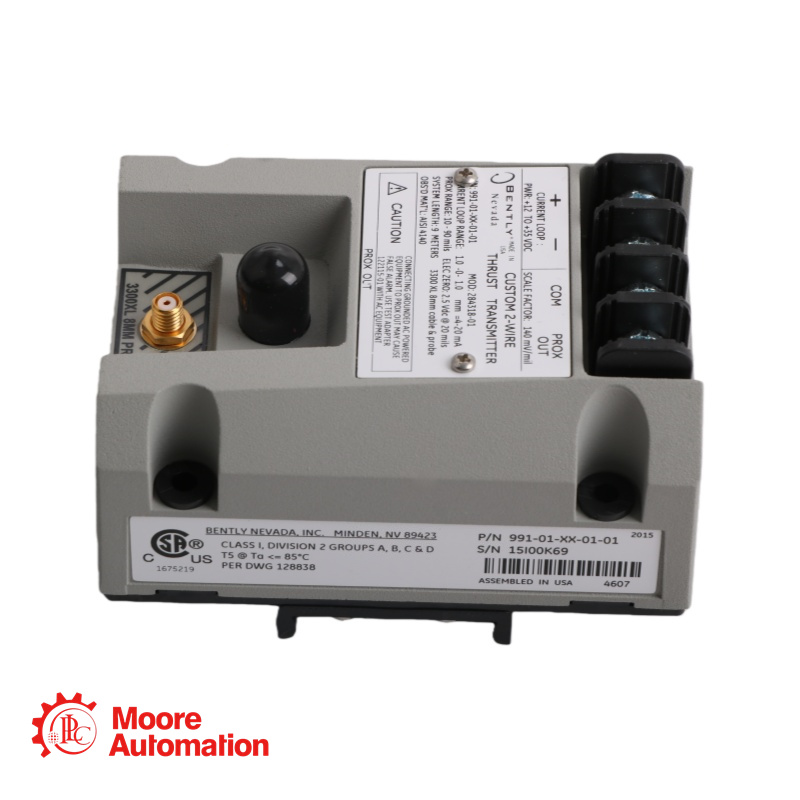

Bently Nevada 991-01-XX-01-00 MOD:284318-01 Thrust Transmitter

Характеристики продукта

Датчик тяги Bently Nevada 991 — это прочное устройство с питанием от токовой петли, работающее в диапазоне 4-20 мА, предназначенное для производителей оборудования для контроля положения осевого вала в компрессорах, насосах и вентиляторах. Он включает в себя бесконтактный датчик, что исключает необходимость в отдельном датчике приближения, и обеспечивает как управляющий сигнал, так и диагностический выход для проверки состояния оборудования. Разработанный для работы в суровых условиях, он работает в диапазоне температур от -35°C до +85°C, рассчитан на 100% конденсационную влажность и имеет сертификаты для взрывоопасных зон (Division 2 и Zone 2). Простой монтаж на DIN-рейку или панель и невзаимодействующие регулировки нуля/диапазона делают его практичным для интеграции в базовые системы управления оборудованием, где не требуются полноценные системы мониторинга.

Требования к источнику питания: от +12 до +35 В постоянного тока на клеммах передатчика.
Выходной сигнал: 4–20 мА постоянного тока, двухпроводная петлевая конфигурация.
Точность выходного сигнала: в пределах ±1,5% в пределах указанного диапазона полного диапазона (типичное значение), измеренная от входного сигнала TEST до напряжения на петлевом сопротивлении 250 Ом.
Максимальное сопротивление контура: 1000 Ом (включая кабель) при напряжении 35 В постоянного тока.
Ограничение тока: 23 мА (типичное значение).
Ошибка "Не в порядке/Отклонение сигнала": выходной сигнал падает до <3,6 мА в течение 100 мкс после возникновения неисправности; восстанавливается в течение 0,1 с после устранения неисправности.
Выходное сопротивление Prox Out: 10 кОм, откалибровано для нагрузки 10 МОм.
Диапазон линейного отклонения Prox Out: от 0,25 до 1,65 мм (от 10 до 65 мил).
Коэффициент масштабирования выходного напряжения: 7,87 мВ/мкм (200 мВ/мил) ±6,5% (типичное значение), включая погрешности взаимозаменяемости.
Температурная стабильность выходного сигнала: коэффициент масштабирования остается в пределах ±10% в диапазоне от 0°C до +70°C.
Минимальный размер мишени: диаметр 9,5 мм (0,375 дюйма).
Ограничение по длине выходного кабеля для подключения тестового оборудования: максимум 3 метра (10 футов).
Максимальная длина выходного кабеля сигнала (до приемного устройства): 13 км (8 миль) для неопасных зон/зон 2/отделов 2.
Рабочая температура передатчика: от -35°C до +85°C (от -31°F до +185°F).
Температура хранения передатчика: от -51°C до +100°C (от -60°F до +212°F).
Рабочая температура датчика: от -52°C до +177°C (от -62°F до +351°F).
Температура хранения зонда: от -52°C до +177°C (от -62°F до +351°F).
Предел прочности на растяжение (измеренный зондом): 222 Н (50 фунтов) макс., от корпуса до свинца.
