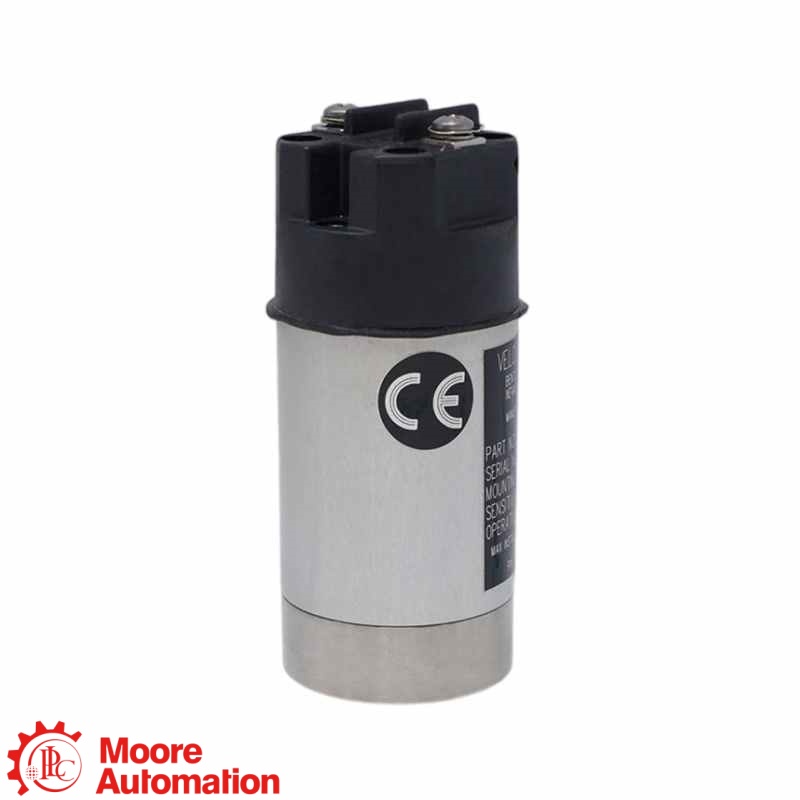

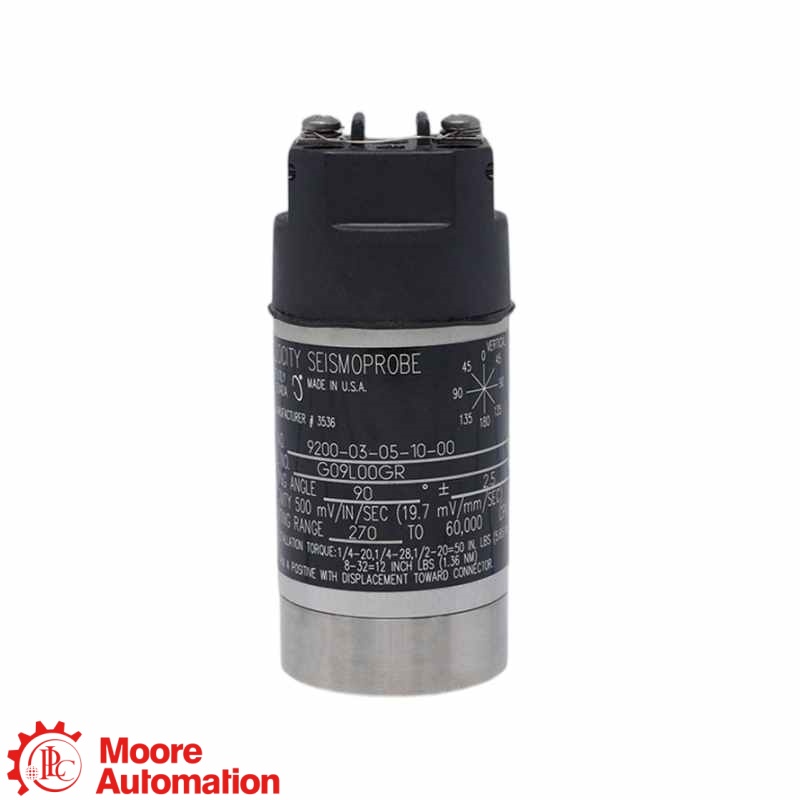

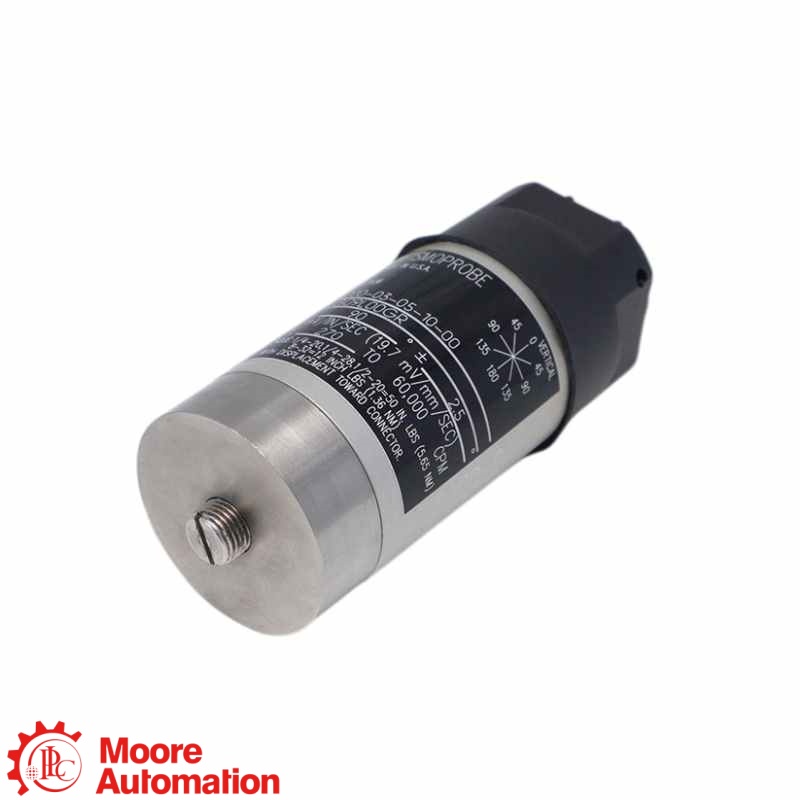

Bently Nevada 9200-03-02-02-00 Сейсмозондовый датчик скорости
Bently Nevada 9200-03-02-02-00 Сейсмозондовый датчик скорости
Bently Nevada 9200-03-02-02-00 Сейсмозондовый датчик скорости

Bently Nevada 9200-03-02-02-00 Сейсмозондовый датчик скорости

ДВУХПРОВОДНОЙ ДАТЧИК СКОРОСТИ

9200-03-02-02-00

9200-03-02-02-00 — Двухпроводной сейсмоизмерительный зонд с подвижной катушкой для измерения вибраций корпусов подшипников, обсадных труб и конструкций.

УГОЛ УСТАНОВКИ90° ±2,5°
РАЗЪЕМБоковое крепление
МОНТАЖНОЕ ОСНОВАНИЕ1/4-28 UNF
ОДОБРЕНОНикто
ПРОИЗВОДИТЕЛЬБентли, Невада · Бейкер Хьюз
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
Бентли, Невада ● Сейсмозонд 9200
Сейсмозондовый датчик скорости

9200-03-02-02-00

90° · БОКОВОЕ КРЕПЛЕНИЕ · 1/4-28 UNF · НЕ ТРЕБУЕТСЯ РАЗРЕШЕНИЯ

Двухпроводной датчик скорости с подвижной катушкой

РОЛЬ ИЗМЕРЕНИЯ
9200-03-02-02-00 — Двухпроводной преобразователь с подвижной катушкой для абсолютного измерения вибраций корпусов подшипников, кожухов и конструкций.
ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ
03 = монтаж под углом 90° и минимальная частота 4,5 Гц; первый 02 = боковой разъем; второй 02 = круглое основание 1/4-28 UNF; 00 = не требует сертификации регулирующих органов.
👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
РАЗБОР НОМЕРА ЗАКАЗА

Как устроен номер заказа 9200-03-02-02-00

9200
Семейство преобразователейДвухпроводной сейсмозондовый датчик скорости
03
Угол крепления90° ±2,5°; минимальная частота 4,5 Гц
02
Вариант подключенияБоковое крепление; кабель не входит в комплект.
02
Монтажное основаниеКруглое основание; шпилька 1/4-28 UNF
00
одобрение агентстваНикаких разрешений от агентств не требуется.
СПРАВОЧНЫЕ ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЯ

Технические характеристики

Сейсмозонд 9200 ↗
9200-03-02-02-00

Технические данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

ВЫСОТА102 мм типичный
ДИАМЕТР41 мм типичный
МАССА300 г типичный
ЧАСТОТА4,5–1000 Гц
Официальные данные Baker Hughes 9200; размеры могут варьироваться в зависимости от типа разъема.
Проверка конфигурацииПеред заказом убедитесь в правильности всех параметров модели 9200-03-02-02-00: артикула, ориентация при монтаже, разъем, основание, проводка и вход для монитора.
Общая информация −
БрендБентли, Невада
Номер детали9200-03-02-02-00
Тип продуктаДвухпроводной датчик скорости с подвижной катушкой
Семейство продуктовСейсмозонд 9200
ИзмерениеАбсолютная вибрация корпуса подшипника, кожуха или конструкции.
ВыходНапряжение пропорционально скорости вибрации
Электрические и эксплуатационные характеристики ＋
Чувствительность20 мВ/мм/с (500 мВ/дюйм/с) ±5%
Частотная характеристика4,5–1000 Гц; типичные значения: +0, -3 дБ.
Калибровочная нагрузкаСопротивление 10 кОм между выводами A и B.
Диапазон скоростей25 мм/с (1 дюйм/с) при указанных условиях
Динамический рабочий диапазонМаксимальное смещение от пика до пика: 2,54 мм
Сопротивление катушки1,25 кОм ±5%
Механическая конфигурация ＋
Вариант угла установки 0390° ±2,5°
Вариант подключения 02Боковое крепление; кабель не входит в комплект.
Вариант монтажного основания 02Круглое основание; шпилька 1/4-28 UNF
Высота102 мм (4 дюйма) типичный
Диаметр41 мм (1,6 дюйма) типичный
Масса300 г (10,5 унций) типичный
Окружающая среда и установка ＋
Рабочая и температура храненияот -29°C до +121°C (от -20°F до +250°F)
Относительная влажностьДо 95% без конденсации
Максимальная высота2000 м (6561 фут)
Расстояние между выводами проводаРасстояние до совместимого монитора — до 305 м (1000 футов).
Вариант одобрения агентства 00Никаких разрешений от агентств не требуется.
УстановкаУстанавливается на корпус подшипника или кожух машины.
Источник: Бентли, Невада, 141626, ред. VПриведенные значения соответствуют опубликованным производителем данным по модели 9200 и выбранным вариантам заказа от 03.02.02.00.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Какой тип продукции имеется в виду? 9200-03-02-02-00?＋

9200-03-02-02-00 Это двухпроводной автономный сейсмоизмерительный датчик скорости с подвижной катушкой, предназначенный для измерения абсолютной вибрации машин.

Что представляют собой группы опционов в 9200-03-02-02-00 идентифицировать?＋

Для 9200-03-02-02-0003 обозначает монтаж под углом 90° с минимальной частотой 4,5 Гц; первый 02 — это боковой разъем; второй 02 — это круглое основание 1/4-28 UNF; а 00 означает отсутствие разрешений от регулирующих органов.

Какая частотная характеристика применима к 9200-03-02-02-00?＋

9200-03-02-02-00 Используется опция 03, обеспечивающая частотную характеристику от 4,5 до 1000 Гц в диапазоне +0, -3 дБ, типичную для условий, указанных производителем.

Где находится 9200-03-02-02-00 применяемый?＋

9200-03-02-02-00 Используется для измерения вибраций корпусов подшипников, корпусов машин и конструкций, включая непрерывный мониторинг или периодические диагностические измерения.

Что следует проверить перед заказом? 9200-03-02-02-00?＋

Подтвердите завершение 9200-03-02-02-00 Код заказа, ориентация монтажа 90°, боковой разъем, основание 1/4-28, проводка, совместимость с монитором, условия установки и необходимые разрешения.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Проверьте свою конфигурацию с помощью Frida.

Предоставьте полную информацию о товаре и системе для проверки совместимости, наличия и сроков поставки.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Руководства и официальные справочники для
9200-03-02-02-00

Официальная документация компании Bently Nevada по семейству сейсмоизмерительных датчиков скорости 9200 и 74712, включая полную таблицу заказа для модели 9200.

Датчики скорости сейсмозонда 9200 и 74712

Bently Nevada 141626 Rev. V. Проверьте таблицу заказа 9200, технические характеристики и инструкции по установке.

ОФИЦИАЛЬНЫЙ ПАСПОРТ

Свяжитесь с нами для получения поддержки

Укажите полную модель, количество и ваш технический вопрос или вопрос, касающийся покупки.

Технические характеристики, представленные на этой странице продукта, основаны исключительно на общедоступной документации производителя Bently Nevada / Baker Hughes. Информация от сторонних поставщиков не использовалась.

Взаимосвязь систем сейсмозондов

Как 9200-03-02-02-00 вписывается в систему мониторинга вибрации

Бентли, Невада является производителем. 9200-03-02-02-00 Это автономный двухпроводной датчик скорости с подвижной катушкой. Подключите его к установленному кабелю, монитору или портативному диагностическому прибору.

Бентли, Невада · БРЕНД
Сейсмозонд 9200ДАТЧИК СКОРОСТИ
ЧУВСТВИТЕЛЬНЫЙ КОМПОНЕНТ

Преобразователь 9200

Датчик с подвижной катушкой генерирует напряжение, прямо пропорциональное скорости вибрации.

ВЗАИМОДЕЙСТВИЕ

Двухжильный кабель

Используйте соответствующий двухжильный кабель, соблюдая полярность контактов и допустимую длину провода.

МОНИТОРИНГ

Монитор или диагностический прибор

Подключитесь к совместимому монитору, тестовому комплекту или портативному диагностическому прибору 3300 или 3500.

Системные взаимоотношения: Перед заменой проверьте ориентацию крепления, основание, проводку, полярность, место установки монитора и место измерения.
ОБЛАСТИ ПРИМЕНЕНИЯ

Поля заявки для 9200-03-02-02-00

Вибрация корпуса подшипникаИзмеряет абсолютную вибрацию в корпусах подшипников для мониторинга оборудования.
Вибрация корпуса станкаИзмеряет вибрацию корпуса в месте передачи движения ротора на корпус машины.
ЦЕНТР ПРИЛОЖЕНИЙ9200-03-02-02-00Двухпроводной сейсмозондовый датчик скорости
Структурная вибрацияИзмеряет абсолютную вибрацию соответствующих машинных конструкций.
Портативная диагностикаПоддерживает периодические измерения с помощью совместимых контрольно-измерительных или диагностических приборов.
