Bently Nevada 330881-16-10-100-03-02 PROXPAC XL Transducer Assembly

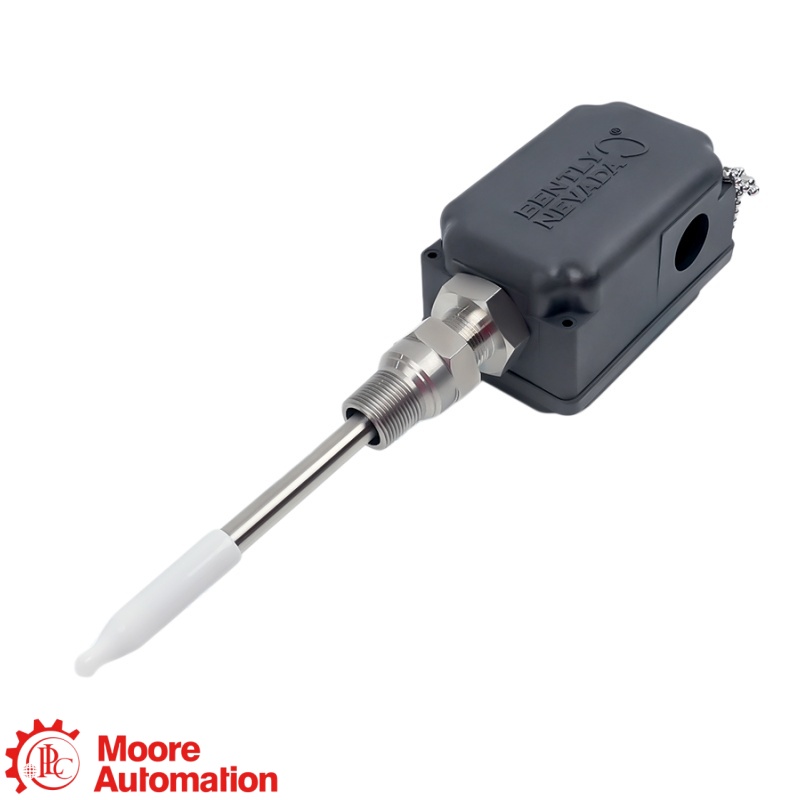

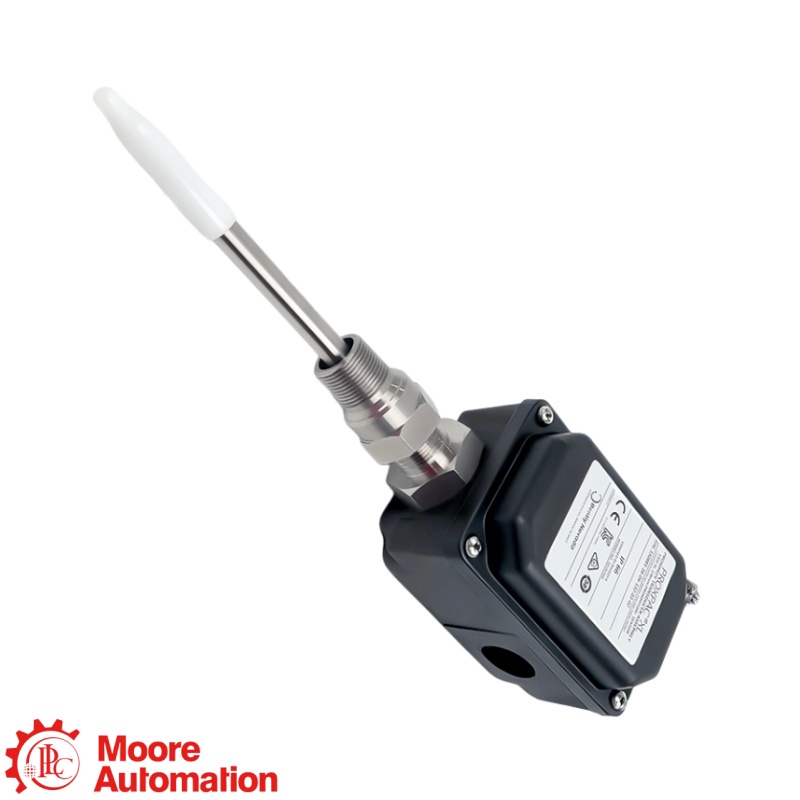

330881-16-10-100-03-02 Это бесконтактный датчик Bently Nevada PROXPAC XL, объединяющий зонд 3300 XL диаметром 8 мм и датчик Proximitor для бесконтактного измерения вибрации и положения вала. Его несертифицированный зонд, стойка 100 мм, глубина проникновения 100 мм, фитинг M20 и крепление 3/4-14 NPT должны быть согласованы с совместимым каналом мониторинга 200 мВ/мил.

330881-16-10-100-03-02 Это метрическая сборка PROXPAC XL, в которой -16 выбирает зонд 3300 XL 8 мм без разрешений, -10 указывает на адаптер с отступом 100 мм, а -100 указывает на глубину проникновения зонда 100 мм. Эти поля конфигурации определяют физическую установку и статус разрешения, поэтому они должны соответствовать корпусу машины и требованиям площадки.

330881-16-10-100-03-02 Используется вариант с датчиком -16 без сертификатов для работы во взрывоопасных зонах, в то время как версия -28 использует датчик с несколькими сертификатами. Оба варианта обеспечивают бесконтактное измерение вибрации или положения, но они не являются автоматически взаимозаменяемыми в тех случаях, когда требуется сертификация для работы во взрывоопасных зонах.

330881-16-10-100-03-02 Это автономный блок бесконтактного датчика, в котором датчик Proximitor находится внутри корпуса, поэтому отдельный удлинительный кабель от зонда к Proximitor не используется. Тем не менее, для его работы по-прежнему требуется правильно экранированная полевая проводка к совместимому монитору, а также заданные условия питания, целевого объекта и зазора.

330881-16-10-100-03-02 Для работы требуется напряжение постоянного тока от -17,5 до -26 В при максимальном токе 12 мА без барьеров или от -23 до -26 В постоянного тока при использовании барьеров. Выходное напряжение 7,87 В/мм и линейный диапазон 2 мм требуют совместимого мониторного входа, системы барьеров, экранированной проводки и материала мишени.

330881-16-10-100-03-02 В комплект входит адаптер с отступом 100 мм, зонд диаметром 100 мм, один фитинг M20, две заглушки и резьба 3/4-14 NPT. Перед установкой убедитесь в наличии зазора между корпусом машины, размером и материалом объекта измерения, зазором между зондом и трубой, а также в правильной геометрии монтажа.

330881-16-10-100-03-02 В запросе необходимо указать полный код заказа, четкую паспортную табличку и фотографии установки, количество, место назначения, модель монитора, схему электропитания и ограждения, требования к взрывоопасной зоне, монтажные размеры и информацию о кабельных каналах. Эти данные позволяют проверить сконфигурированный преобразователь и пределы его совместимости перед поставкой.
