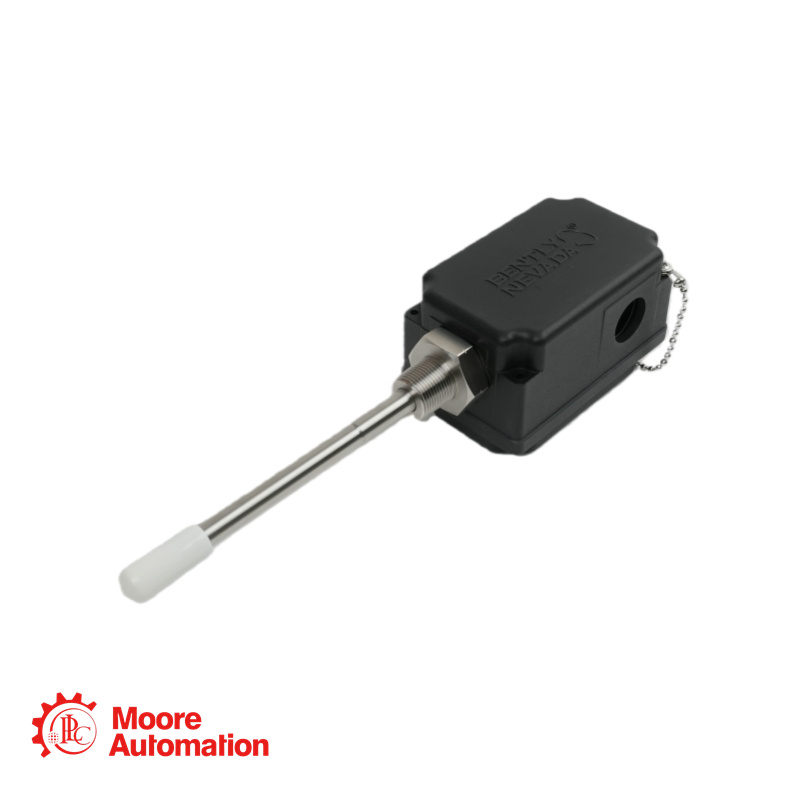

Датчик приближения Bently Nevada 330881-16-00-205-00-02, метрический

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Номер детали: 330881-16-00-205-00-02
Тип изделия: Бесконтактный датчик приближения PROXPAC XL в сборе, метрическая версия.
Комплектация: Полный, готовый к установке комплект, включающий зонд 3300 XL диаметром 8 мм, встроенный в крышку корпуса датчик приближения 3300 XL и все необходимые механические компоненты.
Вариант с датчиком и сертификатами (AA): 16 = 3300 XL, установлен датчик 8 мм, бесконтактный датчик без сертификатов для взрывоопасных зон (CSA, ATEX, IECEx).
Вариант с адаптером для крепления (BB): 00 = Без адаптера для крепления. Корпус крепится непосредственно через внешнюю втулку.
Вариант глубины проникновения зонда (CCC): 205 = 205 мм. Это длина втулки зонда из нержавеющей стали (размер «C»), представляющая собой предполагаемое расстояние от монтажной поверхности корпуса до кончика зонда (среднее положение). Втулка обеспечивает окончательную осевую регулировку ±12,7 мм (0,5 дюйма).
Вариант комплектации фитингами (DD): 00 = Фитинги для кабелепроводов не поставляются. В комплект входят две заглушки и две шайбы для герметизации неиспользуемых входных отверстий для кабелепроводов на корпусе.
Вариант резьбы для крепления (EE): 02 = метрическая резьба M24 X 3 на наружной втулке.

Часто задаваемые вопросы о продукте

В: Для нашей установки требуется, чтобы наконечник зонда находился ровно на расстоянии 150 мм от монтажного фланга. Ближайший вариант "проникновения зонда" (размер C) составляет 145 мм или 155 мм. Как нам добиться точного расстояния в 150 мм?

A: Размер «C» (например, 205 мм в вашей детали) — это среднее положение. Резьбовая втулка зонда позволяет производить точную регулировку ±12,7 мм (0,5 дюйма) после установки. Поэтому вам следует заказать вариант 145 мм (C=145). Во время установки вам нужно будет выкрутить зонд из втулки примерно на 5 мм, чтобы получить окончательное положение наконечника 150 мм. Всегда заказывайте следующую меньшую стандартную длину и регулируйте ее наружу.

В: Можно ли заказать запасной датчик для PROXPAC XL отдельно, и насколько легко его заменить в полевых условиях?

A: Да, запасные щупы доступны (например, PN 330106-05-30-10-02-00 для метрических размеров, не сертифицированные). Однако замена не является простой заменой в полевых условиях, как в случае с системами с разъемами. Для замены щупа требуется:
Отсоединение полевой проводки и вскрытие корпуса.
Отсоедините внутренние проводные соединения между старым кабелем щупа и клеммной колодкой Proximitor.
Извлечение всего узла зонда/гильзы из корпуса.
Установка нового узла зонда/гильзы и повторное выполнение внутренних проводных соединений.
Повторная регулировка зазора датчика и герметизация корпуса.
Это более сложная процедура, которую следует выполнять тщательно, следуя инструкции, чтобы обеспечить герметичность и калибровку.

В: Нам необходимо установить это устройство в опасной зоне 2. Номер детали заканчивается на -00 для целей сертификации. Можно ли использовать его, если установить с соответствующими защитными барьерами в соответствии с чертежами?

A: Нет. Вариант -00 (A=16) означает, что сам встроенный датчик Proximitor поставляется без необходимых сертификатов для взрывоопасных зон. Даже если вы правильно используете внешние защитные барьеры, устройство (Proximitor) не имеет необходимой маркировки (например, Ex nA IIC Gc). Для зоны 2 необходимо заказать узел с опцией «Множественные сертификаты» для Proximitor. Это будет артикул 330881-28-00-205-00-02 (где A=28).
