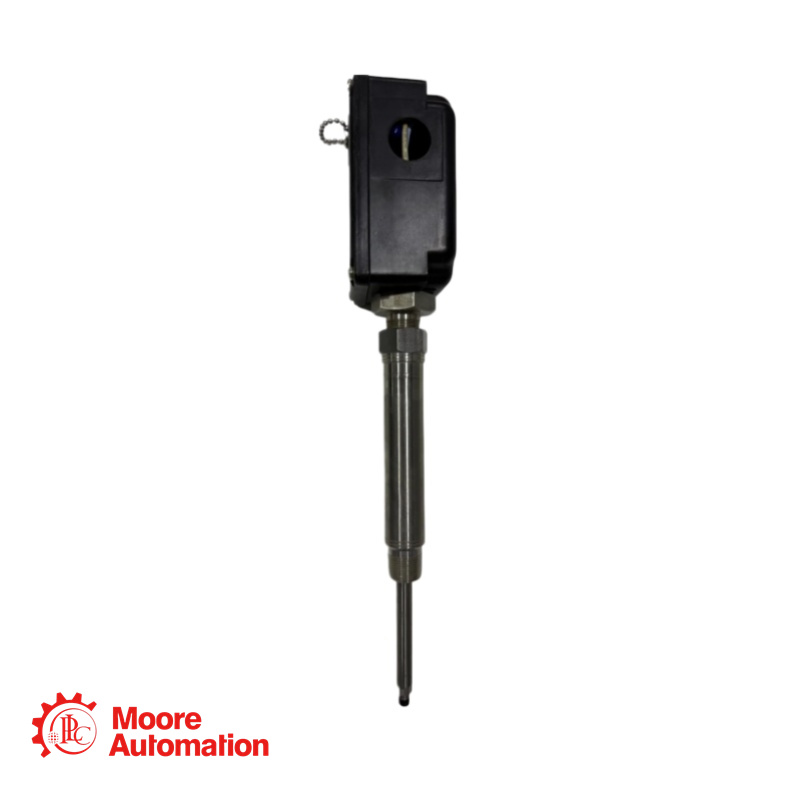

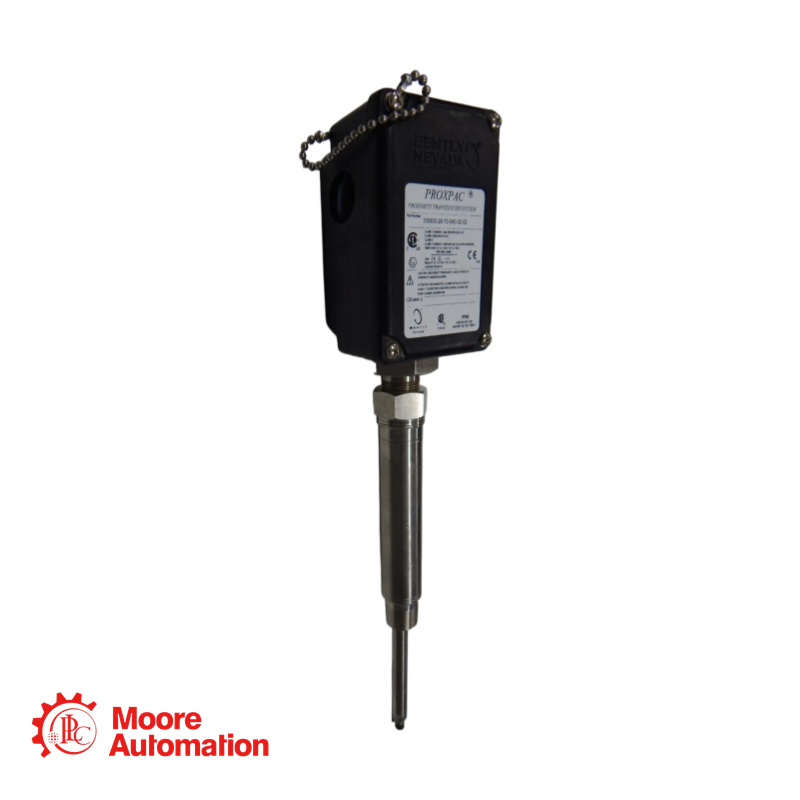

Bently Nevada 330800-28-00-085-03-02 Блок бесконтактного датчика

Параметр

Спецификация

Номер модели

330800-28-00-085-03-02

Бренд / Серия

Bently Nevada PROXPAC XL

Тип системы

Интегрированный корпус с датчиком Proximitor® 3300 XL и зондом 3300 XL 8 мм.

Тип зонда

Зонд 3300 XL 8 мм с 1-метровый стационарный трехжильный кабель

Линейный диапазон

2 мм (80 мил)

Приростной масштабный коэффициент (ISF)

7,87 В/мм (200 мВ/мил) ±5%

Рекомендуемая настройка зазора

1,27 мм (50 мил)

Источник питания

От -17,5 В постоянного тока до -26 В постоянного тока (без барьеров) / от -23 В постоянного тока до -26 В постоянного тока (с барьерами)

Максимальная длина монтажной проводки

305 м (1000 футов) – трехжильный экранированный трехжильный кабель (16–24 AWG)

Класс защиты корпуса

Тип 4X, IP66 (BASEEFA T07/0709)

Рабочая температура (корпуса)

от -52°C до +100°C (от -62°F до +212°F)

Рабочая температура (наконечник датчика)

от -52°C до +177°C (от -62°F до +351°F)

Разрешения на работу в опасных зонах

ATEX/IECEx: Ex ia IIC T4/T5 Ga; cNRTLus: Класс I, Зона 0, Группы A, B, C, D

Материалы для корпуса

Устойчивый к УФ-излучению, армированный стекловолокном термопластик PPS с проводящими волокнами

Материал корпуса зонда

нержавеющая сталь AISI 304

Общий вес системы

1,44 кг (3,2 фунта) типичный

В чём основное преимущество PROXPAC XL по сравнению со стандартной системой зондов 3300 XL 5/8 мм?

PROXPAC XL объединяет наконечник зонда и датчик Proximitor® в одном герметичном корпусе. Это устраняет необходимость в удлинительном кабеле и отдельном корпусе для крепления датчика. В результате получается более компактная и надежная система с меньшим количеством точек подключения, что повышает надежность и упрощает установку, особенно в сложных или опасных условиях.

Каков эффективный линейный диапазон и масштабный коэффициент для этой сборки?

Система обеспечивает линейный диапазон 2 мм (80 мил), начинающийся приблизительно с...Расстояние от мишени составляет всего 0,25 мм (10 мил). Стандартный коэффициент масштабирования (ISF) равен 7,87 В/мм (200 мВ/мил), а погрешность взаимозаменяемости составляет всего ±5% во всем диапазоне.

Какие сертификаты имеет модель 330800-28-00-085-03-02?

Обозначение «28» в номере детали указывает на наличие нескольких сертификатов. Это включает ATEX/IECEx для газовых сред зон 0, 1 и 2 (Ex ia и Ex nA) и cNRTLus для классов I, II, III, подразделений 1 и 2, а также зон 0 и 2. Для получения подробной информации о температурной классификации (T4/T5) и параметрах объекта всегда обращайтесь к конкретному сертификату.

Можно ли использовать эту систему на валах диаметром менее 50,8 мм (2,0 дюйма)?

При измерениях радиальных вибраций на валах диаметром менее 76,2 мм (3,0 дюйма) масштабный коэффициент может изменяться. Для валов диаметром менее 50,8 мм (2,0 дюйма) взаимодействие между отдельными системами преобразователей (перекрестные помехи) может превышать 50 мВ.

Какова максимально допустимая длина проводов, проложенных в полевых условиях, между этим устройством и монитором?

Между блоком PROXPAC XL и вашей системой мониторинга можно использовать экранированный трехжильный кабель длиной до 305 метров (1000 футов) (16-24 AWG).
