 /Датчик приближения с обратным креплением Bently Nevada 330105-XX-XX-10-02-CN MOD:165931-01
330105-XX-XX-10-02-CN MOD:165931-01
330105-XX-XX-10-02-CN MOD:165931-01
330105-XX-XX-10-02-CN MOD:165931-01

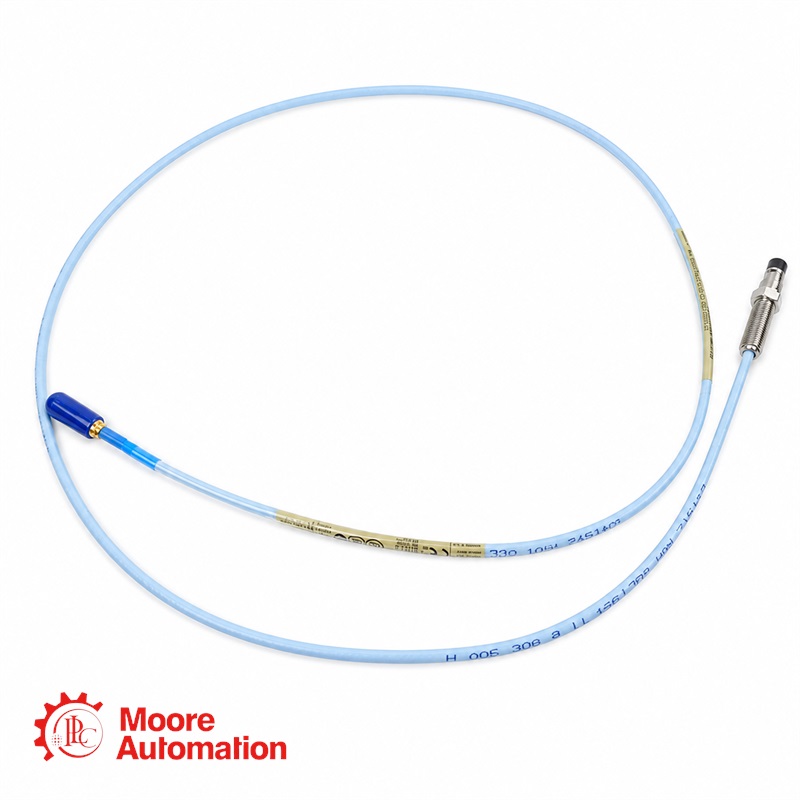

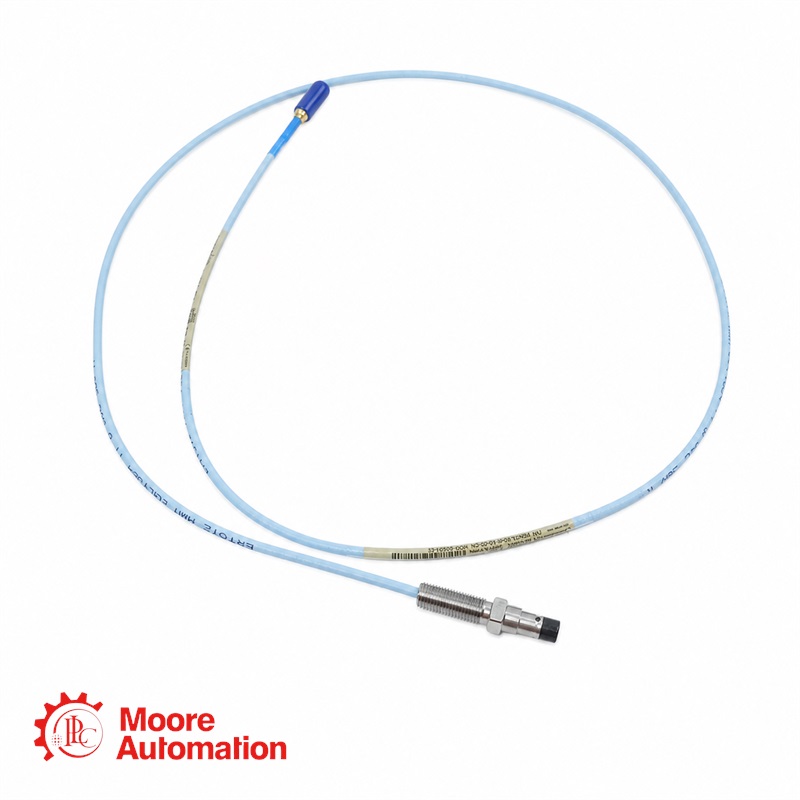

Датчик приближения с обратным креплением Bently Nevada 330105-XX-XX-10-02-CN MOD:165931-01

3300 XL 8 мм · Реверсивное крепление

330105-XX-XX-10-02-CN МОД:165931-01

Он 330105-XX-XX-10-02-CN МОД:165931-01 Это бесконтактный датчик Bently Nevada 3300 XL 8 мм с обратным креплением, предназначенный для измерения вибрации и положения вала.

КОНЧИК8 мм
УСТАНАВЛИВАТЬОбеспечить регресс
КОД ДЛИНЫ10 · 1,0 м
РАЗЪЕМClickLoc
ПРОИЗВОДИТЕЛЬБентли, Невада · Бейкер Хьюз
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
Бентли, Невада ● ИНДИВИДУАЛЬНАЯ ВЕРСИЯ
Система бесконтактных датчиков 3300 XL 8 мм

330105-XX-XX-10-02-CN

МОД: 165931-01

Специально разработанный бесконтактный датчик с обратным креплением

РОЛЬ ИЗМЕРЕНИЯ
330105-XX-XX-10-02-CN МОД:165931-01 Это конфигурация датчика 330105 с обратным креплением в составе системы бесконтактных датчиков 3300 XL 8 мм. Производитель описывает эту систему как предназначенную для бесконтактного измерения статического положения и динамической вибрации.
ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ
Для 330105-XX-XX-10-02-CN МОД:165931-01В опубликованной таблице заказа 330105 код 10 обозначает общую длину 1,0 м, а код 02 — миниатюрный коаксиальный разъем ClickLoc. Перед заказом подтвердите полную заводскую табличку.
👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
РАСШИФРОВКА КОНФИГУРАЦИИ

Что подтверждено, а что требует проверки.

330105
Базовая модельОбратное крепление
3/8-24 UNF
XX
Индивидуальный
XX
Индивидуальный
10
Общая длина1,0 м (3,3 фута)
02
РазъемМиниатюрный ClickLoc
коаксиальный
CN
РынокКитайское обозначение
МОД 165931-01
МодификацияДля уточнения деталей специального заказа требуется официальное подтверждение Министерства обороны.
СПРАВОЧНЫЕ ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЯ

Технические характеристики

Система 3300 XL 8 мм ↗
3300 XL 8 MM СЕМЕЙСТВО

Технические данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

ДЛИНА1,1 см
ШИРИНА0,9 см
ВЫСОТА120 см
МАССА0,05 кг
Протокол проверки при поступлении товара.
Пользовательская проверка MOD Перед применением значений стандартного семейства убедитесь в правильности указанных на заводской табличке и официальной документации по модификации. МОД:165931-01.
Общая информация −
БрендБентли, Невада
Базовый номер детали330105
Тип продуктаДатчик приближения с обратным креплением
Семейство продуктовСистема бесконтактных датчиков 3300 XL 8 мм
Способ крепленияОбратное крепление
Резьба крепления3/8-24 UNF-2A
Подробные данные измерений ＋
Линейный диапазон системы2 мм (80 мил), приблизительно 0,25–2,3 мм от цели
Рекомендуемый радиальный зазор−9 В постоянного тока, приблизительно 1,27 мм (50 мил)
Приростной масштабный коэффициент7,87 В/мм (200 мВ/мил), допуск зависит от системы.
Кабель и монтаж ＋
Код общей длины 101,0 м (3,3 фута)
Разъем / код кабеля 02Миниатюрный коаксиальный разъем ClickLoc, стандартный кабель
Стандартный кабельТрехосный кабель 75 Ом, изоляция из фторполимера (FEP).
Минимальный радиус изгиба кабеля25,4 мм (1,0 дюйм)
Момент обратной установки7,5 Н·м (66 дюйм·фунт)
Окружающая среда и сертификация ＋
Экологические характеристики и статус сертификации зависят от полной конфигурации датчика, удлинительного кабеля и бесконтактного датчика. Проверьте выбранную систему и МОД:165931-01 в соответствии с действующей официальной документацией производителя.
Источник: Система бесконтактных датчиков Bently Nevada 3300 XL 8 мм, документ 141194, редакция AM. Значения, указанные для системы, соответствуют условиям испытаний, заявленным производителем.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Для чего используется датчик 330105?＋

330105-XX-XX-10-02-CN МОД:165931-01 Это бесконтактный датчик приближения 3300 XL диаметром 8 мм с обратным креплением, используемый для бесконтактного измерения вибрации и положения вала в составе комплексной системы преобразователей.

Что означают коды 10 и 02?＋

Для 330105-XX-XX-10-02-CN МОД:165931-01код 10 обозначает общую длину 1,0 м и код. 02 обозначает миниатюрный коаксиальный разъем ClickLoc со стандартным кабелем.

Может ли стандарт 330105 заменять МОД:165931-01?＋

Не автоматически. МОД:165931-01 могут содержать специфические для проекта требования к строительству или калибровке, которые не разглашаются публично. 330105 Таблица для заказа. Сравните полную паспортную табличку, длину зонда, разъем, общую длину системы, целевой материал и Датчик приближения перед заменой.

Является 330105 Полноценная система измерения вибрации?＋

Нет. 330105 Измерительный щуп работает как часть измерительной цепи, которая включает в себя, при необходимости, соответствующий удлинительный кабель и совместимый измерительный прибор. Датчик приближения 3300 XLДлина компонентов и общая длина системы должны соответствовать требуемой конфигурации.

Что мне нужно предоставить для составления коммерческого предложения?＋

Для 330105-XX-XX-10-02-CN МОД:165931-01Пришлите полную паспортную табличку, количество, артикул бесконтактного датчика, необходимую длину системы, место назначения и четкие фотографии установленного датчика.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Проверьте свою конфигурацию с помощью Frida.

Предоставьте полную информацию о товаре и системе для проверки совместимости, наличия и сроков поставки.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Руководства и официальные справочники для
330105-XX-XX-10-02-CN МОД:165931-01

Документация производителя для системы бесконтактных датчиков Bently Nevada 3300 XL 8 мм.

Система бесконтактных датчиков 3300 XL 8 мм

Техническое описание Bently Nevada 141194, версия AM. См. информацию для заказа зонда для модели с обратным креплением 330105 и опубликованные технические характеристики семейства 3300 XL 8 мм.

ОФИЦИАЛЬНЫЙ ПАСПОРТ

Свяжитесь с нами для получения поддержки

Укажите полную модель, количество и ваш технический вопрос или вопрос, касающийся покупки.

Технические характеристики, представленные на этой странице продукта, основаны исключительно на общедоступной документации производителя Bently Nevada / Baker Hughes. Информация от сторонних поставщиков не использовалась.

Взаимосвязь системы 3300 XL

Как зонд 330105 устанавливается в систему 3300 XL 8 мм

Бентли, Невада это бренд; Система бесконтактных датчиков 3300 XL 8 мм представляет собой семейство продуктов и комплексную измерительную систему; и 330105 Это бесконтактный датчик с обратным креплением, входящий в это семейство. Полная измерительная цепочка включает в себя совместимый датчик, удлинительный кабель (при необходимости) и датчик Proximitor.

Бентли, Невада · БРЕНД
Система 3300 XL 8 ммСЕМЕЙСТВО ПРОДУКТОВ · ПОЛНАЯ СИСТЕМА
ЧУВСТВИТЕЛЬНЫЙ КОМПОНЕНТ

Зонд

Датчик обратного монтажа 330105 определяет положение вала и вибрацию бесконтактным вихретоковым методом.

ВЗАИМОДЕЙСТВИЕ

Удлинительный кабель

Удлинительный кабель соединяет зонд с бесконтактным датчиком и помогает определить необходимую длину электрической системы.

ОБРАБОТКА СИГНАЛА

Датчик приближения

Датчик приближения преобразует сигнал от зонда в выходное напряжение для мониторинга и защиты оборудования.

Системные взаимоотношения: Совместимые типы компонентов и общая длина системы должны соответствовать требованиям системы Bently Nevada 3300 XL 8 мм.
ОБЛАСТИ ПРИМЕНЕНИЯ

Интеллектуальная карта применения для 8-мм зонда 3300 XL

Статическое положениеИзмерение положения в машинах с жидкостными подшипниками скольжения
Динамическая вибрацияИзмерение вибрации в машинах с жидкостными подшипниками скольжения
ЦЕНТР ПРИЛОЖЕНИЙ Зонд 3300 XL 8 мм Бесконтактное измерение близости
Справочная информация по фазовым генераторамЭталонные измерения фазы и скорости машины
Измерение скоростиПрименение для измерения и контроля скорости вращения.
