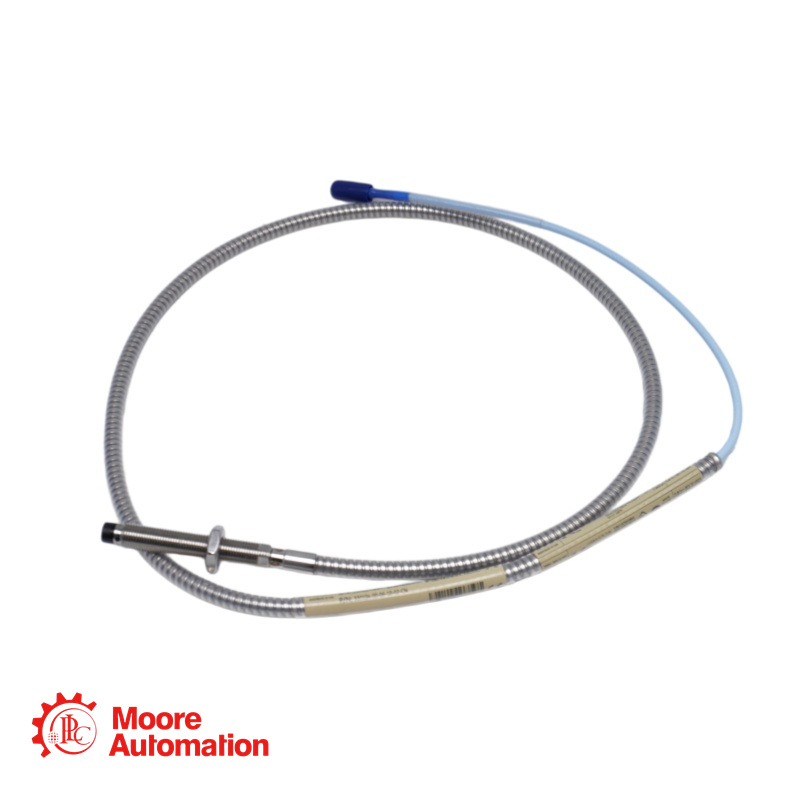

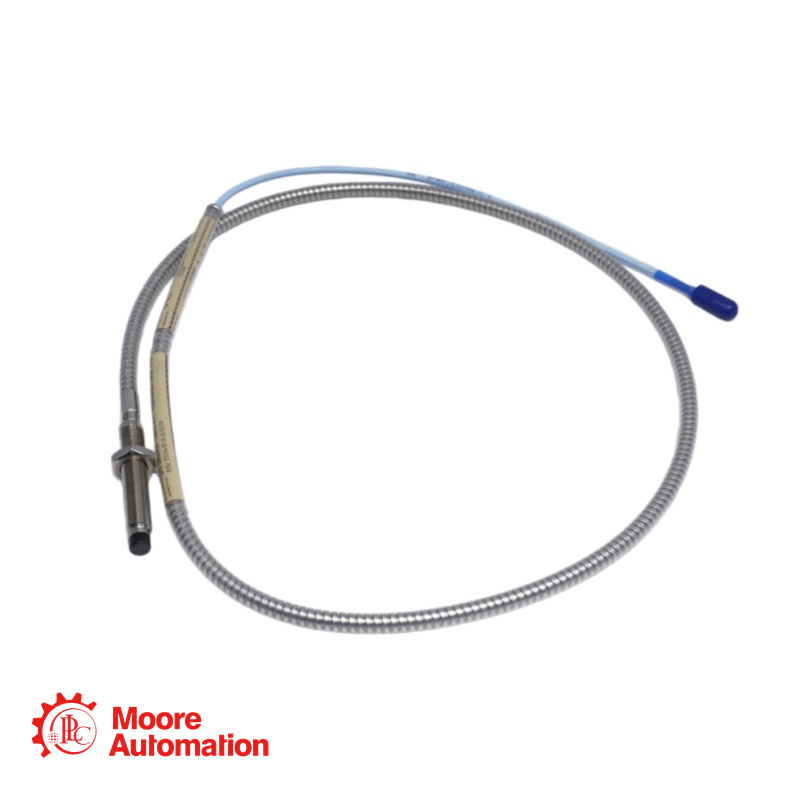

Датчик приближения Bently Nevada 330104-00-06-10-01-CN, метрический

330104-00-06-10-01-CN Описание

330104-00-06-10-01-CN является Зонд 3300 XL 8 мм, резьба M10 x 1, с защитным покрытием.

Основное применение системы датчиков 3300 XL NSv — в областях, где ограничения, связанные с диаметром отверстия, боковым или задним обзором, препятствуют использованию стандартных датчиков Bently Nevada 3300.
Системы преобразователей 3300 XL 5 и 8 мм. Они также идеально подходят для работы с небольшими объектами, например, для измерения радиальной вибрации на валах диаметром менее 51 мм (2 дюйма) или осевого положения на плоских объектах диаметром менее 15 мм (0,6 дюйма). В основном они используются в следующих областях применения на машинах с подшипниками скольжения, где присутствует небольшой вал или ограниченный боковой обзор:
Измерения радиальной вибрации и радиального положения.
Измерения осевого (тягового) положения
Измерения тахометра и нулевой скорости
Фазовый опорный сигнал (ключевые фазовые сигналы)
Конструкция системы датчиков 3300 XL NSv позволяет заменить как системы датчиков 3300 RAM, так и системы датчиков 190 серий 3000 или 7000. При модернизации системы 3300 RAM до системы 3300 XL NSv можно использовать существующий зонд, удлинительный кабель и средства мониторинга.

330104-00-06-10-01-CN Технические характеристики

Длина без резьбы: 0,0 дюйма
Общая длина корпуса: 60 ​​мм
Вариант общей длины: 1,0 метр (3,3 фута)
Варианты разъема и типа кабеля: миниатюрный коаксиальный разъем ClickLoc с защитой разъема, стандартный кабель.
Вариант одобрения агентства: в китайской зоне

Выходное сопротивление: 50 Ом
Рекомендуемый зазор: 1,0 мм (40 мил)

330104-00-06-10-01-CN Часто задаваемые вопросы

Что такое зонд с "обратным креплением" и когда он используется?

В щупе с обратным креплением (серия 330104) кабель выходит из наконечника щупа, а не с задней стороны. Такая конструкция используется в тех случаях, когда пространство за местом крепления щупа ограничено или недоступно, например, в упорных подшипниках или в ограниченных пространствах корпусов машин.

Каково назначение "защитного кожуха разъема" (вариант 01)?

Защитный колпачок разъема обеспечивает герметизацию точки соединения между зондом и удлинительным кабелем. Он предотвращает попадание влаги, масла и других загрязнений в разъем ClickLoc™, что в противном случае могло бы ухудшить качество сигнала и вызвать ошибки измерения.

Что означает код одобрения "-CN"?

Код «-CN» указывает на то, что данный зонд сертифицирован для использования в Китае и имеет соответствующие разрешения от китайских регулирующих органов, вероятно, включая CCC (Китайская обязательная сертификация) и/или NEPSI (Национальный центр надзора и инспекции за взрывозащитой и безопасностью приборов) для использования в опасных зонах.

Какое правильное значение зазора следует установить для этого датчика с обратным креплением?

Для стандартных систем 3300 XL 8 мм рекомендуемый зазор обычно составляет 1,27 мм (50 мил), что помещает зонд в центр его линейного диапазона 2,0 мм (80 мил). Конструкция с обратным креплением не изменяет электрические характеристики или требования к зазору.

Какова максимальная длина зацепления резьбы для этого датчика?

Для резьбы 1/4-28 максимальное рекомендуемое зацепление резьбы составляет 0,375 дюйма (9,5 мм). Превышение этого значения может привести к заеданию во время установки или повреждению датчика. Обратите внимание, что для датчиков с обратным креплением действуют иные правила установки, чем для датчиков со стандартным креплением.

Можно ли использовать этот датчик с существующими системами мониторинга 3300 XL?

Да, датчик обратного монтажа 330104 полностью совместим с бесконтактными датчиками 3300 XL и системами мониторинга. В сочетании с соответствующим удлинительным кабелем он образует полноценную систему преобразователей 3300 XL для измерения вибрации и положения.
