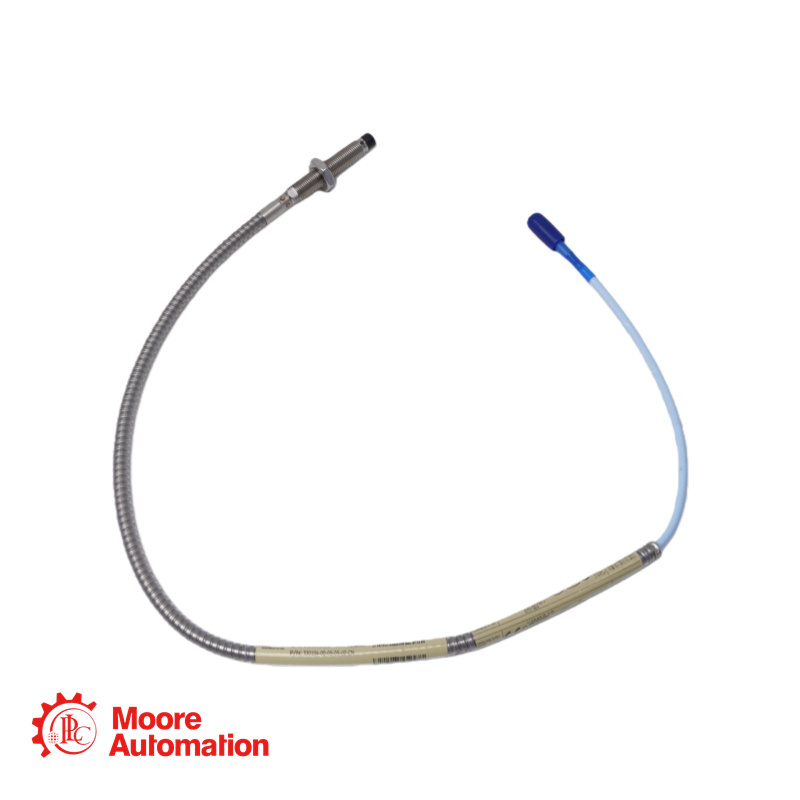

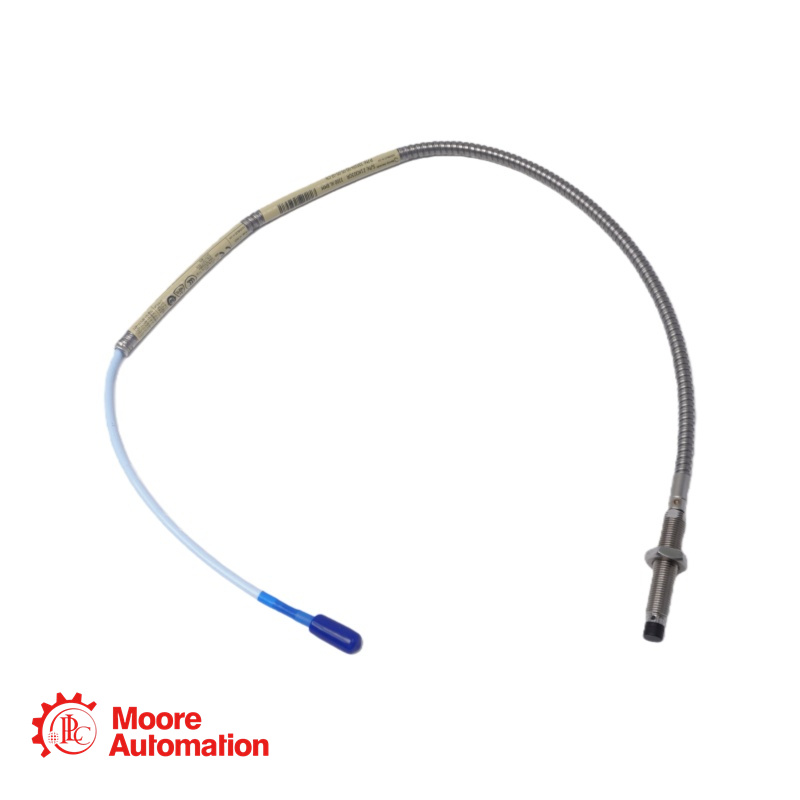

Бентли, Невада, 330104-00-05-05-01-05, бесконтактный датчик, метрическая система измерения.

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Тип изделия: Бесконтактный датчик 3300 XL 8 мм
Тип резьбы: метрическая резьба M10 x 1
Броня: Да, с броней из нержавеющей стали (AISI 302/304) и внешней оболочкой из фторполимера (FEP).
Тип корпуса: Стандартное крепление
Длина без резьбы (опция AA): 00 = 0 мм (должна быть как минимум на 20 мм меньше длины корпуса)
Общая длина корпуса (опция BB): 05 = 50 мм
Общая длина зонда (опция CC): 05 = 0,5 метра (1,6 фута) встроенного кабеля
Тип разъема и кабеля (опция DD): 01 = Миниатюрный коаксиальный разъем ClickLoc с установленной защитой разъема, стандартный трехжильный кабель с изоляцией из FEP.
Сертификация агентства (Вариант EE): 05 = Сертификаты CSA, ATEX и IECEx для использования во взрывоопасных зонах.
Диаметр наконечника зонда: 8,0 мм (0,31 дюйма)
Материал наконечника зонда: полифениленсульфид (PPS)
Материал корпуса зонда: нержавеющая сталь AISI 303 или 304.
Технические характеристики кабеля: трехжильный, 75 Ом, изоляция из фторэтиленпропилена (FEP). Стандартный (не ETR) температурный диапазон.
Кабельная броня: гибкая нержавеющая сталь AISI 302 или 304 с внешней оболочкой из фторполимера (FEP).
Материал разъема: позолоченная латунь или позолоченная бериллиевая медь, тип ClickLoc.
Диапазон рабочих температур (стандартный): от -52°C до +177°C (от -62°F до +350°F)
Предел прочности на растяжение (от корпуса зонда до кабеля): 330 Н (75 фунтов) — максимально допустимая нагрузка.
Электрическое сопротивление (R_PROBE) для кабеля длиной 0,5 м: 7,45 ± 0,50 Ом (от центрального проводника до внешнего проводника).
Совместимость системы: Электрически и физически взаимозаменяема с другими компонентами системы 3300 серии XL с датчиками приближения диаметром 5 мм и 8 мм, не входящими в эту серию. Является частью системы датчиков приближения 3300 XL 8 мм.
Плоские грани ключа: 8 мм для резьбы M10

Часто задаваемые вопросы о продукте

В: У нас есть датчики и кабели серии 3300 диаметром 8 мм, не относящиеся к серии XL. Можем ли мы использовать с ними новый датчик Proximitor 3300 XL без перекалибровки системы или потери производительности?

A: Да, компоненты 3300 XL полностью обратно совместимы и взаимозаменяемы с компонентами 3300 XL 5 мм и 8 мм, не относящимися к серии XL. Вы можете подключить имеющиеся у вас датчики и удлинительные кабели к новому датчику Proximitor 3300 XL. Однако следует отметить, что использование компонентов XL и не-XL ограничивает общую производительность системы до характеристик более старой системы 3300, не относящейся к серии XL. Для оптимальной производительности (соответствие спецификациям API 670, лучшая взаимозаменяемость) рекомендуется использовать полную систему 3300 XL.

В: Наша задача — измерение радиальных вибраций паровой турбины. Место для установки датчика очень ограничено, и корпус датчика диаметром 8 мм может не подойти. Можно ли использовать датчик диаметром 5 мм с системой 3300 XL 8 мм?

A: Да, вы можете использовать 5-миллиметровый зонд серии 3300 с 8-миллиметровым датчиком Proximitor 3300 XL и кабелями, поскольку они электрически совместимы. Однако, что крайне важно, 5-миллиметровый зонд не уменьшает требуемый зазор для бокового обзора или расстояние между кончиками по сравнению с 8-миллиметровым зондом; у него просто меньший диаметр корпуса. Если вас ограничивает радиальное пространство (боковой обзор), вам следует рассмотреть систему бесконтактных датчиков 3300 NSV (Narrow Side View).

В: Нам необходимо контролировать положение тяги, и два датчика будут установлены очень близко друг к другу вдоль оси. Каково минимальное расстояние между концами датчиков, чтобы избежать помех сигнала (перекрестных помех)?

A: Для осевых измерений положения необходимо поддерживать минимальное расстояние не менее 40 мм (1,6 дюйма) между концами двух отдельных систем преобразователей, чтобы ограничить перекрестные помехи до 50 мВ или менее, когда каждый зонд расположен с зазором в центре своего линейного диапазона. Для радиальных измерений вибрации минимальное расстояние составляет 38 мм (1,5 дюйма).
