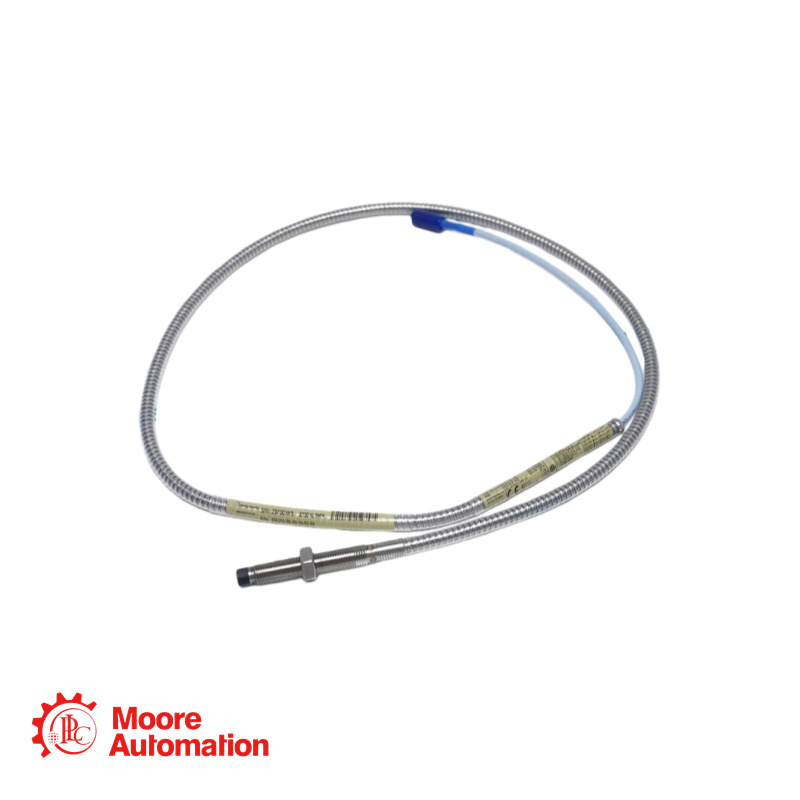

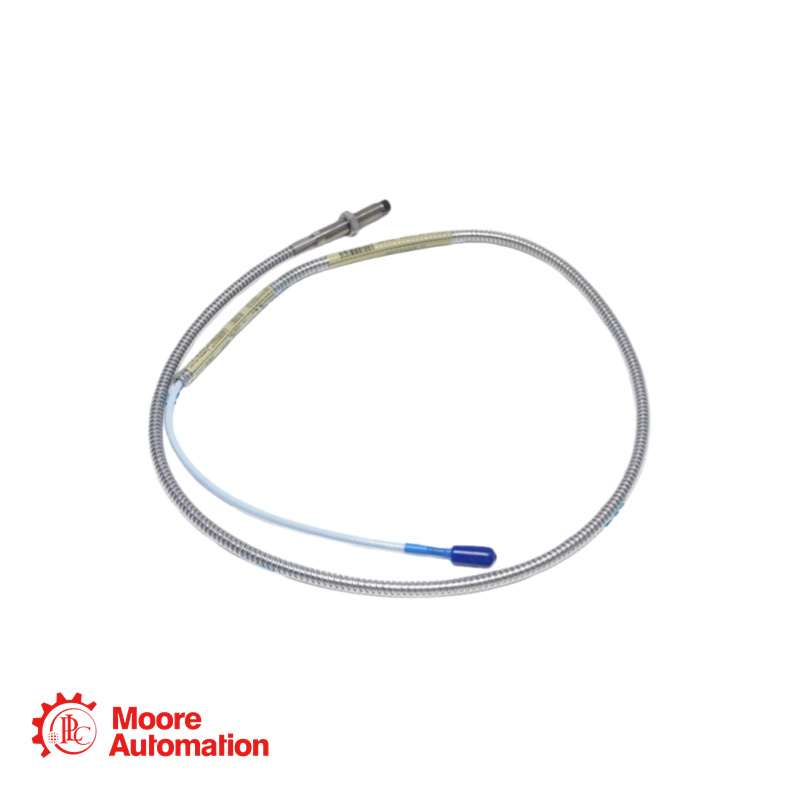

Bently Nevada 330102-60-96-10-02-CN Зонд приближения

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Базовый номер детали: 330102 (щуп 3300 XL 8 мм, резьба 3/8-24 UNF, с защитным покрытием)
Длина без резьбы (опция AA): 60 = 6,0 дюймов.
Общая длина корпуса (опция BB): 96 = 9,6 дюймов.
Общая длина зонда (опция CC): 10 = 1,0 метр (3,3 фута).
Вариант разъема и типа кабеля (DD): 02 = Миниатюрный коаксиальный разъем ClickLoc, стандартный кабель.
Вариант утверждения агентством (EE): заменен региональным суффиксом.
Специальный суффикс: -CN = конфигурация для китайского рынка.
Диаметр наконечника зонда: 8,0 мм (0,31 дюйма)
Резьба гильзы: 3/8-24 UNF-2A
Плоские грани ключа: 5/16 дюйма (для зацепления с установочным инструментом)
В комплект входит контргайка: шестигранная контргайка 9/16 дюйма.

Часто задаваемые вопросы о продукте

Q2: Этот датчик имеет максимальную длину корпуса. Повлияет ли вес и эффект консольной силы этого длинного металлического корпуса на показания вибрации, особенно при горизонтальном креплении?

А: Статический вес самого корпуса зонда не должен влиять на измерение вибрации вала, поскольку зонд жестко закреплен и измеряет относительное движение между своим наконечником и объектом измерения. Однако существуют механические риски:
Резонанс: Длинный, незакрепленный корпус может иметь собственную частоту в пределах рабочего диапазона машины. При возбуждении он может вибрировать независимо, добавляя шум к сигналу или даже вызывая механическую усталость.
Нагрузка на резьбу крепления: В горизонтальном положении консольный груз создает постоянный изгибающий момент на зацепленной резьбе, что может представлять опасность при многочисленных термических и эксплуатационных циклах.
Меры по снижению риска: Убедитесь, что зонд надежно закреплен по всей длине монтажной втулкой или дополнительными зажимами, чтобы минимизировать неустойчивость консоли и избежать проблем с резонансом.

В: Нам необходимо использовать этот длинный зонд в условиях высоких температур (около 160 °C). Наконечник будет горячим, но кабель и разъем будут находиться в более холодной распределительной коробке. Есть ли какие-либо особые соображения относительно теплового расширения длинного металлического корпуса?

А: Да, тепловое расширение является существенным фактором для длинных зондов. Коэффициент теплового расширения нержавеющей стали составляет приблизительно 17 мкм/м·°C. Для корпуса длиной 9,6 дюйма (0,244 м) повышение температуры на 100°C вызовет расширение примерно на 0,41 мм (0,016 дюйма).
Эффект: это расширение изменит физический зазор между наконечником зонда и обрабатываемой поверхностью. Поскольку зонд закреплен на резьбовом конце, его наконечник будет выступать дальше внутрь машины по мере нагревания, уменьшая зазор.
Компенсация: Это реальное физическое изменение, а не ошибка измерения. Напряжение зазора вашей системы мониторинга корректно отразит это изменение. Вы должны учесть это в настройках аварийных сигналов, установив эталонные значения «горячего» и «холодного» зазора. Не следует интерпретировать весь сдвиг как перемещение вала.
