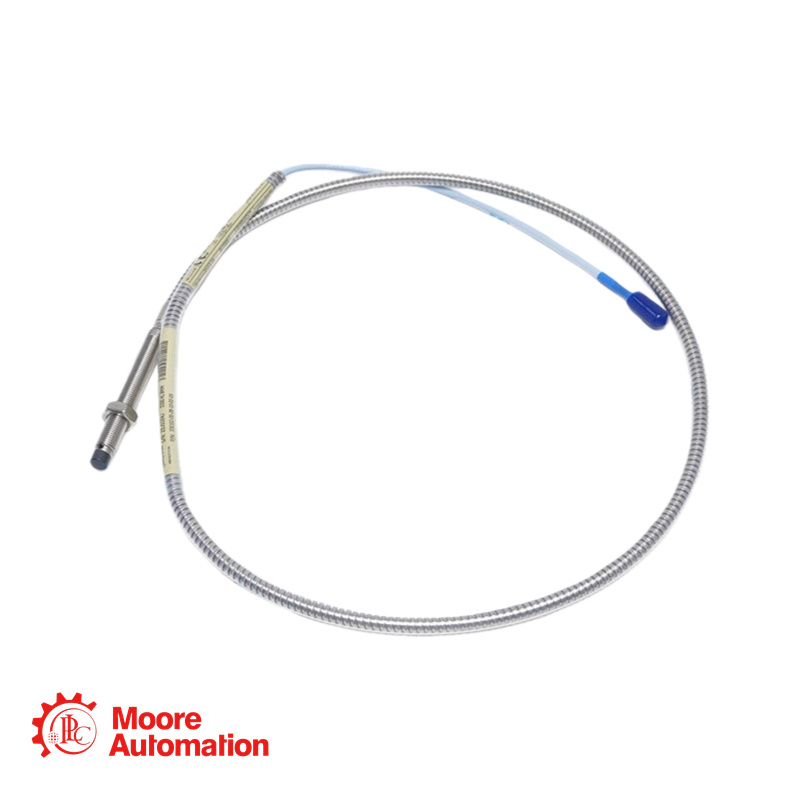

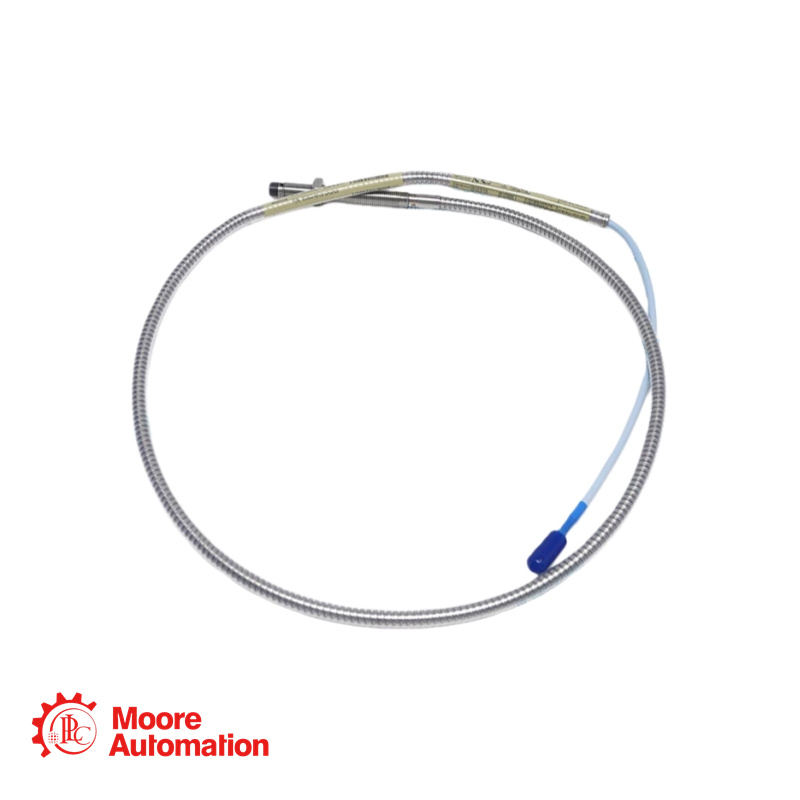

Bently Nevada 330102-40-70-10-02-CN Зонд приближения

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Длина без резьбы (опция AA): 40 = 4,0 дюйма.
Общая длина корпуса (опция BB): 70 = 7,0 дюймов.
Общая длина зонда (опция CC): 10 = 1,0 метр (3,3 фута).
Вариант разъема и типа кабеля (DD): 02 = Миниатюрный коаксиальный разъем ClickLoc, стандартный кабель.
Вариант утверждения агентством (EE): заменен региональным суффиксом.
Специальный суффикс: -CN = конфигурация для китайского рынка.
Диаметр наконечника зонда: 8,0 мм (0,31 дюйма)
Резьба гильзы: 3/8-24 UNF-2A
Плоские грани гаечного ключа: 5/16 дюйма
В комплект входит контргайка: шестигранная контргайка 9/16 дюйма.
Диапазон рабочих температур: от -52°C до +177°C (от -62°F до +350°F).
Электрическое сопротивление (R_PROBE) для кабеля длиной 1,0 м: 7,59 ± 0,50 Ом.

Часто задаваемые вопросы о продукте

В: Этот зонд имеет очень длинную нерезьбовую секцию (4,0 дюйма). В нашей системе крепления существует риск приложения боковой нагрузки или изгибающего усилия к этой длинной, неподдерживаемой цилиндрической секции. Представляет ли это опасность для точности измерений или срока службы зонда?

А: Да, это серьезная проблема. Длинный, тонкий нерезьбовой участок (4,0 дюйма из стали диаметром 8 мм) не рассчитан на значительные боковые нагрузки или изгибающие моменты. Такие силы могут:
Изгиб корпуса зонда: Необратимая деформация приведет к смещению внутренней катушки относительно наконечника и мишени, что вызовет сдвиг калибровки и неточные показания.
Нагрузка на резьбовое соединение: чрезмерный изгиб может концентрировать напряжение в месте начала резьбы, что со временем может привести к усталостному растрескиванию.
Повреждение внутренних компонентов: В тяжелых случаях это может повредить катушку или ее внутренние соединения.
Рекомендация: Если условия установки чреваты боковым ударом или вытягиванием кабеля вбок, необходимо обеспечить внешнюю поддержку. Это может быть зажим-опора или поддерживающая втулка, которая надежно удерживает нерезьбовую часть, предотвращая изгиб. Броня защищает кабель, а не корпус зонда от изгиба.

В: Мы используем этот бронированный зонд в пыльной, абразивной среде. Броня изготовлена ​​из нержавеющей стали, но не приведет ли длительное воздействие абразивной пыли к износу внешней оболочки из FEP-материала, а затем и самой брони?

A: Броня из нержавеющей стали обеспечивает превосходную защиту от истирания, значительно превосходящую стандартную оболочку из FEP. Хотя абразивная пыль со временем может протереть внешнюю оболочку из FEP, лежащая под ней оплетка из нержавеющей стали чрезвычайно устойчива к истиранию. Она разработана специально для таких суровых условий. Риск истирания как оболочки из FEP, так и стальной брони в типичных промышленных условиях очень низок. Однако в экстремальных условиях (например, при пескоструйной обработке поблизости) рекомендуется использовать дополнительные защитные меры, такие как гибкий кабельный канал поверх кабеля. Периодически осматривайте кабель на наличие признаков сильного износа оболочки.
