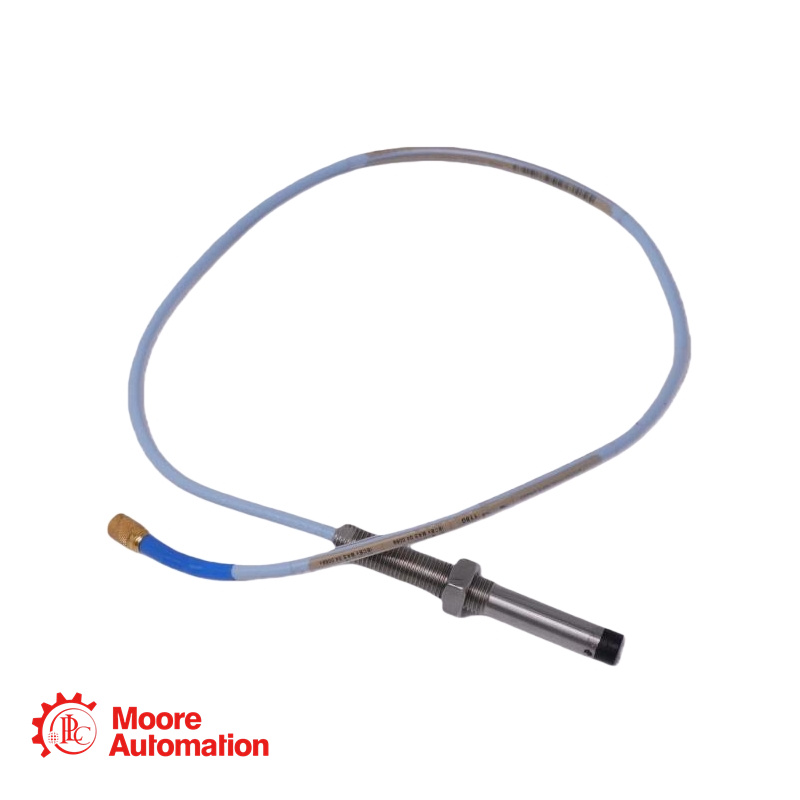

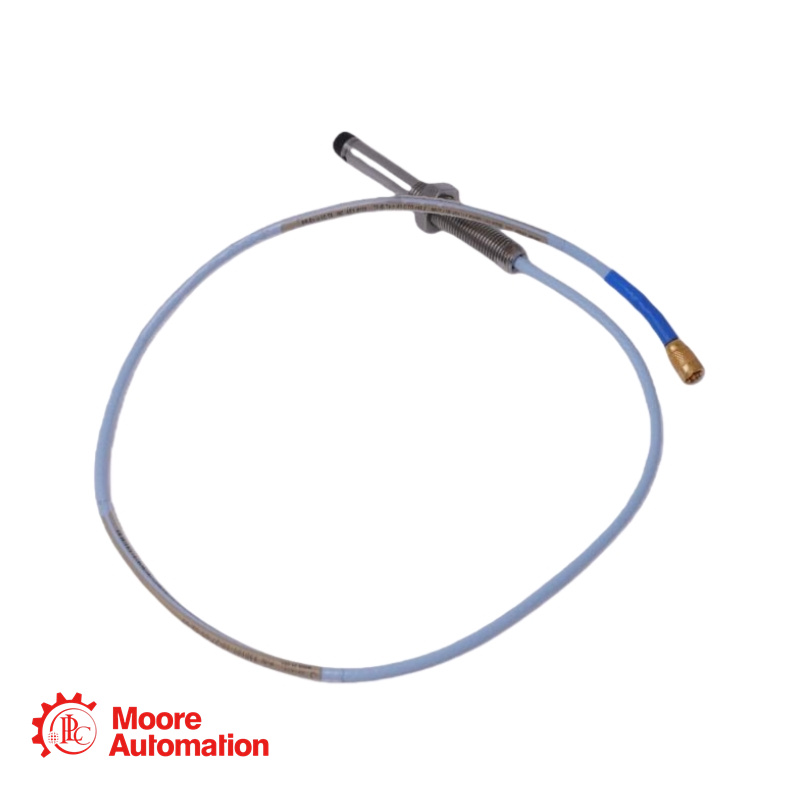

Bently Nevada 330102-20-55-10-02-CN Зонд приближения

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Базовый номер детали: 330102 (щуп 3300 XL 8 мм, резьба 3/8-24 UNF, с защитным покрытием)
Длина без резьбы (опция AA): 20 = 2,0 дюйма.
Общая длина корпуса (опция BB): 55 = 5,5 дюймов.
Общая длина зонда (опция CC): 10 = 1,0 метр (3,3 фута).
Вариант разъема и типа кабеля (DD): 02 = Миниатюрный коаксиальный разъем ClickLoc, стандартный кабель.
Вариант утверждения агентством (EE): Заменен региональным суффиксом.
Специальный суффикс: -CN = конфигурация для китайского рынка.
Диаметр наконечника зонда: 8,0 мм (0,31 дюйма)
Резьба гильзы: 3/8-24 UNF-2A
Плоские грани гаечного ключа: 5/16 дюйма
В комплект входит контргайка: шестигранная контргайка 9/16 дюйма.
Диапазон рабочих температур: от -52°C до +177°C (от -62°F до +350°F).
Электрическое сопротивление (R_PROBE) для кабеля длиной 1,0 м: 7,59 ± 0,50 Ом.

Часто задаваемые вопросы о продукте

В: Мы заменяем стандартный небронированный зонд на бронированную версию (330102) в зоне с высокой вибрацией, где кабель перетирался. Помимо брони, есть ли какие-либо отличия в установке или меры предосторожности по сравнению со стандартным зондом?

А: Да, есть существенные отличия от бронированных зондов:
Минимальный радиус изгиба: Бронированный кабель имеет больший минимальный радиус изгиба, чем стандартный кабель. Хотя в технической документации указан общий минимальный радиус 25,4 мм (1,0 дюйм), фактический минимальный радиус бронированного кабеля больше из-за стальной оплетки. Слишком сильное сгибание может привести к перегибам брони и повреждению внутреннего кабеля. Для уточнения радиуса изгиба бронированного кабеля обратитесь к конкретному чертежу.
Вес и поддержка: бронированный кабель значительно тяжелее (103 г/м против 34 г/м у стандартного). Убедитесь, что кабель надежно закреплен по всей длине, чтобы избежать чрезмерной нагрузки на резьбовое соединение датчика.
Обращение с разъемом: Броня заканчивается наконечником рядом с разъемом. Не используйте этот наконечник в качестве точки для вытягивания; всегда тяните за оболочку кабеля, расположенную за оконечностью брони.
Заземление: Броня из нержавеющей стали имеет электрическую целостность с корпусом зонда и экраном кабеля. Убедитесь, что она надлежащим образом заземлена через бесконтактный датчик (Proximitor), чтобы избежать земляных петель.

В: Для 5-метровой системы с использованием бронированного зонда длиной 1,0 м нам потребуется удлинительный кабель длиной 4,0 м. Должен ли удлинительный кабель также быть бронированным для обеспечения целостности или работоспособности системы?

A: Нет, бронированный удлинительный кабель не требуется по электрическим или эксплуатационным причинам. Вы можете подключить этот бронированный зонд к стандартному (небронированному) удлинительному кабелю. Электрическое соединение и производительность системы будут в порядке. Броня предназначена для локальной механической защиты кабеля зонда в опасной зоне (например, внутри корпуса подшипника, рядом с движущимися частями). Удлинительный кабель, часто прокладываемый в защищенных трубах или кабельных лотках, может быть стандартным. Вам следует заказать стандартный удлинительный кабель длиной 4,0 м (например, 330130-040-02-00). Однако, если весь кабель требует механической защиты, вы можете заказать бронированный удлинительный кабель (например, 330130-040-01-00), но это не обязательно для его функциональности.
