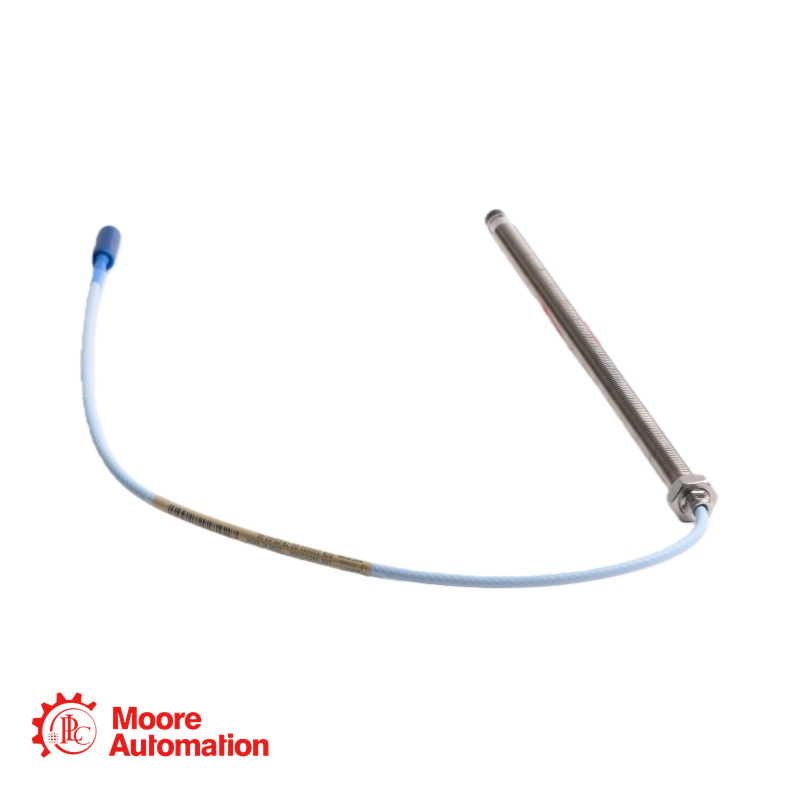

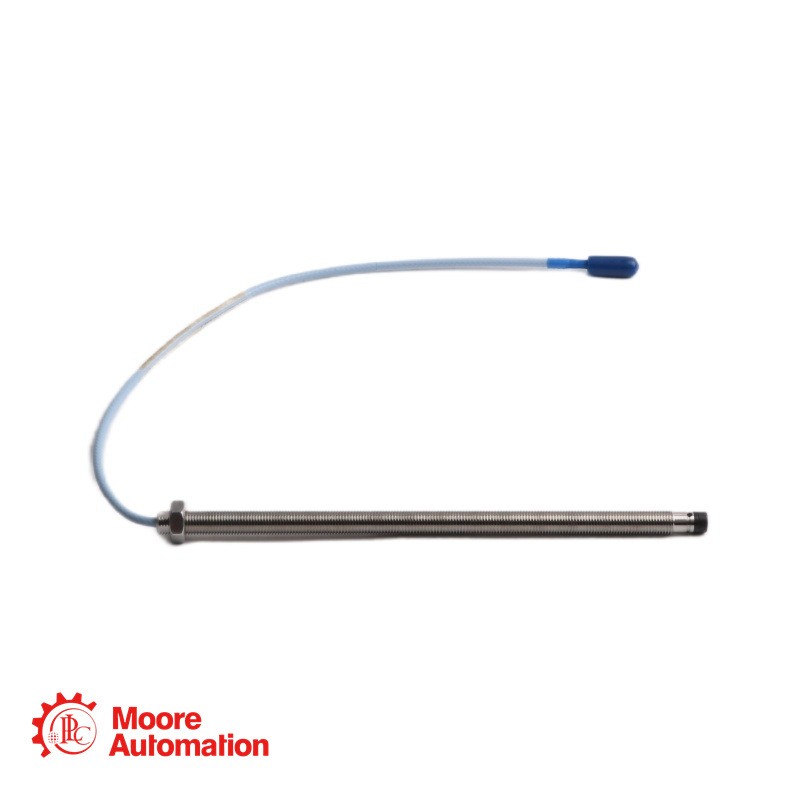

Бентли, Невада, 330101-02-12-10-02-00 Зонд приближения

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Тип изделия: Бесконтактный датчик 3300 XL 8 мм
Тип резьбы: 3/8-24 UNF
Броня: Нет брони
Тип корпуса: Стандартное крепление
Длина без резьбы (опция AA): 02 = 0,2 дюйма
Общая длина корпуса (опция BB): 12 = 1,2 дюйма
Общая длина зонда (опция CC): 10 = 1,0 метр (3,3 фута) встроенного кабеля.
Тип разъема и кабеля (опция DD): 02 = Миниатюрный коаксиальный разъем ClickLoc, стандартный трехжильный кабель с изоляцией из FEP. Защитный колпачок для разъема предварительно не установлен.
Одобрение регулирующего органа (Вариант EE): 00 = Не требуется. Для взрывоопасных зон не требуется одобрение CSA, ATEX или IECEx.
Диаметр наконечника зонда: 8,0 мм (0,31 дюйма)
Материал наконечника зонда: полифениленсульфид (PPS)
Материал корпуса зонда: нержавеющая сталь AISI 303 или 304.
Технические характеристики кабеля: трехжильный, 75 Ом, изоляция из фторэтиленпропилена (FEP). Стандартный (не ETR) температурный диапазон.
Броня: отсутствует
Материал разъема: позолоченная латунь или позолоченная бериллиевая медь, тип ClickLoc.
Диапазон рабочих температур (стандартный): от -52°C до +177°C (от -62°F до +350°F)
Предел прочности на растяжение (от корпуса зонда до кабеля): 330 Н (75 фунтов) — максимально допустимая нагрузка.
Электрическое сопротивление (R_PROBE) для кабеля длиной 1,0 м: 7,59 ± 0,50 Ом (от центрального проводника до внешнего проводника).
Плоские грани ключа: 5/16 дюйма (для резьбы 3/8-24).
В комплект входит контргайка: шестигранная контргайка 9/16 дюйма.

Часто задаваемые вопросы о продукте

В: Мы модернизируем старую систему управления турбиной, в которой используются устаревшие датчики 3300, не относящиеся к серии XL. Нашим новым мониторам требуется улучшенная диагностика, обеспечиваемая датчиком Proximitor 3300 XL. Можем ли мы просто заменить старый датчик Proximitor на новый 3300 XL без замены датчиков или кабелей и ожидать, что он будет полностью работать с новыми мониторами?

A: Да, вы можете напрямую заменить старый Proximitor на устройство 3300 XL; они физически и электрически взаимозаменяемы, используя одинаковую схему крепления с 4 отверстиями. Система будет выдавать корректный сигнал.

Q:Во время недавнего отключения электроэнергии мы обнаружили масло внутри оболочки удлинительного кабеля рядом с разъемом датчика в стандартной системе. Сам датчик не протекал через уплотнительное кольцо. Как это возможно, и как это предотвратить?

A: Это явление называется «миграцией жидкости» или «капиллярным проникновением». Турбинное масло или другие технологические жидкости могут длительное время проникать в межпроводящие пространства между проводниками и изоляцией кабеля, даже без утечки давления в уплотнении зонда. В конечном итоге это может достичь и повредить датчик Proximitor. Предотвращение: Для применений со значительным воздействием масла (например, внутри корпусов подшипников) необходимо указать опцию кабеля FluidLoc (например, код опции -11 или -12) как для зонда, так и для удлинительного кабеля. Кабель FluidLoc имеет специальный гелевый наполнитель, который блокирует эти внутренние пути, предотвращая миграцию жидкости через кабель.

Q:Согласно нашей процедуре технического обслуживания, мы должны проверять выходной сигнал датчика Proximitor во время работы, не отключая полевую проводку. Как безопасно это сделать с моделью 3300 XL?

A: Используйте тестовый разъем 3300 XL (номер детали: 148722-01). Он имеет три контакта, которые подключаются непосредственно к тестовым отверстиям на клеммной колодке датчика приближения 3300 XL. Прилагаемые провода с цветовой кодировкой и разъемами типа «банан» позволяют подключить мультиметр или портативный калибратор для измерения выходного напряжения датчика (совет: измеряйте напряжение между разъемами «-OUT» и «COM» для сигнала с разницей от -1 до -17 В постоянного тока). Это позволяет проверить работоспособность датчика, не отключая его от сети и не подключая к монитору, обеспечивая безопасность эксплуатации и избегая ненужных отключений.
