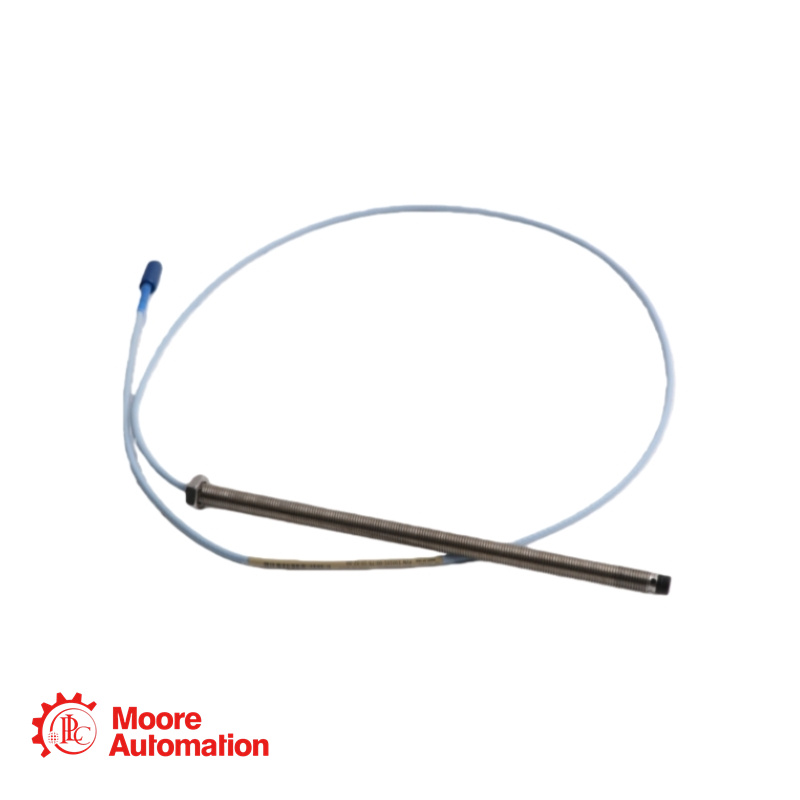

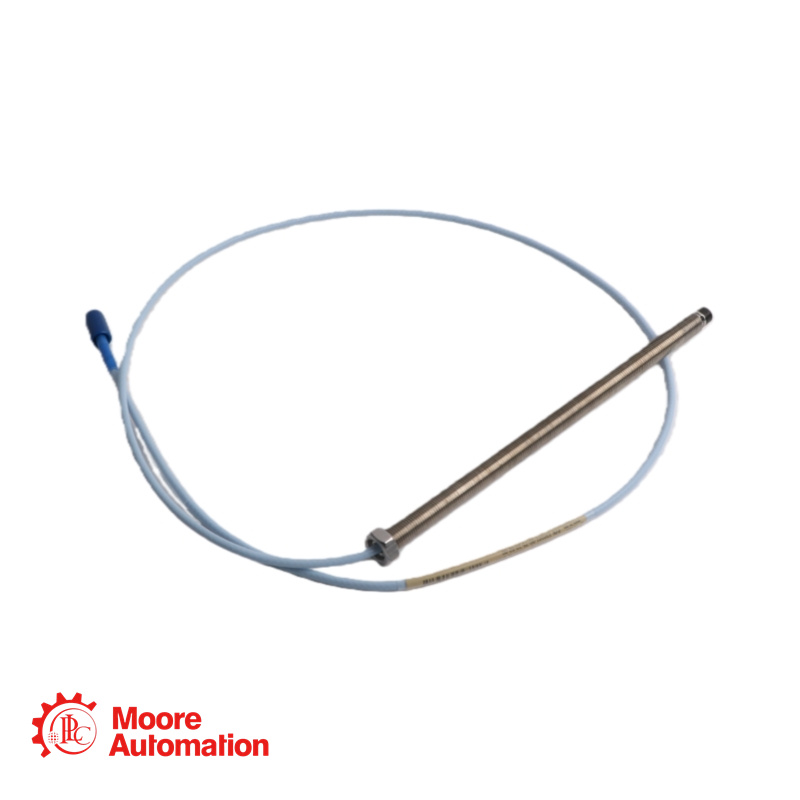

Bently Nevada 330101-00-75-20-02-CN Зонд приближения

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Базовый номер детали: 330101 (щуп 3300 XL 8 мм, резьба 3/8-24 UNF, без брони)
Длина без резьбы (опция AA): 00 = 0,0 дюймов.
Общая длина обращения (вариант BB): 75 = Нестандартный / Недействительный код.
Общая длина зонда (опция CC): 20 = 2,0 метра (6,6 фута).
Вариант разъема и типа кабеля (DD): 02 = Миниатюрный коаксиальный разъем ClickLoc, стандартный трехжильный кабель с изоляцией из FEP.
Вариант одобрения агентства (EE): ОТСУТСТВУЕТ / НЕСТАНДАРТНЫЙ. Стандартный формат номера детали требует наличия пятого блока вариантов (EE) для одобрения агентства, который может быть либо 00 (не требуется), либо 05 (одобрение CSA, ATEX, IECEx).
Специальный суффикс: -CN
Диаметр наконечника зонда: 8,0 мм (0,31 дюйма)
Материал наконечника зонда: полифениленсульфид (PPS)
Материал корпуса: нержавеющая сталь AISI 303 или 304.
Резьба гильзы: 3/8-24 UNF-2A
Плоские грани гаечного ключа: 5/16 дюйма
Технические характеристики кабеля: трехжильный, 75 Ом, изоляция из фторэтиленпропилена (FEP).
Материал разъема: позолоченная латунь или позолоченная бериллиевая медь.
Диапазон рабочих температур: от -52°C до +177°C (от -62°F до +350°F). Воздействие температур ниже -34°C (-29°F) может повредить внутреннее уплотнение под давлением.
Электрическое сопротивление (R_PROBE) для кабеля длиной 2,0 м: 7,88 ± 0,50 Ом (от центрального проводника до внешнего проводника).
Предел прочности на растяжение (от корпуса зонда до кабеля): 330 Н (75 фунтов) — максимально допустимая нагрузка.

Часто задаваемые вопросы о продукте

В: У нас есть критически важный станок, на котором поврежден вибрационный датчик. Номер детали старого датчика — 330101-00-75-20-02-CN. У нас есть запасной датчик с номером 330101-00-07.5-20-02-00. Единственные отличия — код длины корпуса («75» вместо «07.5») и «-CN» вместо «-00». Можно ли использовать запасной датчик в качестве прямой замены без перекалибровки или изменения программного обеспечения?

A: Что касается длины корпуса, то 75 почти наверняка означает 7,5 дюймов, что и подразумевается под обозначением 07,5. Следовательно, физические размеры корпуса зонда идентичны. Суффикс -CN обычно относится к документации и региональному соответствию, а не к физическим или электрическим характеристикам. Поэтому да, запасной зонд (330101-00-07.5-20-02-00) должен функционировать как прямая электрическая и механическая замена. Система не должна требовать повторной калибровки, поскольку оба зонда имеют диаметр 8 мм, длину 2,0 м и откалиброваны по стали AISI 4140. Однако всегда проверяйте настройку зазора после установки. Единственная потенциальная проблема может возникнуть, если процедуры технического обслуживания или аудита вашего предприятия строго требуют использования детали с маркировкой -CN для обеспечения прослеживаемости в определенных регионах.

В: Во время срабатывания защиты наша система мониторинга показала внезапное и устойчивое напряжение -22 В постоянного тока от вибрационного датчика 3300 XL (зазор должен быть ~ -9 В постоянного тока). Машина остановлена. Мы проверили зазор механически, и он правильный. Каковы наиболее вероятные причины и как нам следует проводить диагностику?

A: Постоянное напряжение -22 В постоянного тока указывает на то, что щуп измеряет расстояние до цели на крайнем отрицательном конце своего диапазона (~90 мил) или находится в обрыве цепи. Вероятные причины и способы проверки:
Повреждение наконечника зонда: Осмотрите наконечник из полифениленсульфида (PPS) на наличие физических повреждений, трещин или износа. Поврежденный наконечник нарушает вихретоковое поле.
Обрыв кабеля или разъема: проверьте, нет ли обрыва кабеля или ослабления/повреждения разъема ClickLoc. Ощущение «щелчка» может присутствовать, даже если внутреннее соединение неисправно.
Неисправный датчик приближения: поменяйте местами неисправный датчик приближения с датчиком приближения соседнего канала (той же модели). Если неисправность сохраняется и после датчика приближения, значит, он вышел из строя.
Короткое замыкание в кабеле: Хотя это и менее распространенное явление, короткое замыкание в трехжильном кабеле (от центра к экрану) может привести к ненормальному выходному сигналу.
Проблема с обрабатываемой поверхностью: Убедитесь, что обрабатываемая область чистая, проводящая и не покрыта каким-либо слоем, не подверглась коррозии и не стала непроводящей.
Первые шаги: Используйте тестовый разъем 3300 XL (148722-01) на тестовых контактах Proximitor, чтобы увидеть его необработанный выходной сигнал без подключения проводов. Если выходной сигнал по-прежнему неверен, проблема в Proximitor или в щупе/кабеле. Визуально осмотрите и затем систематически замените компоненты.
