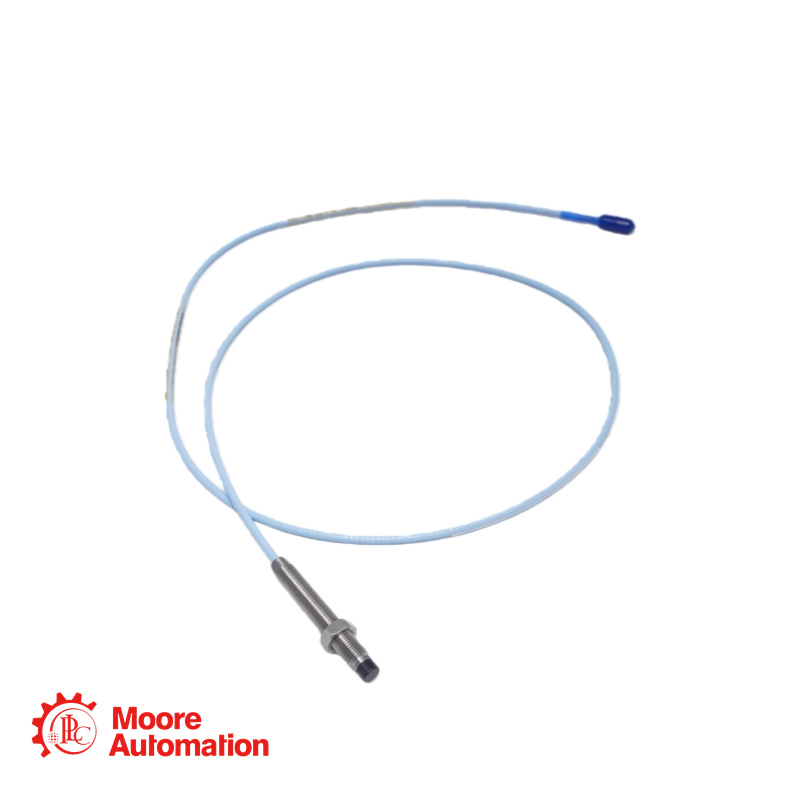

Bently Nevada 330101-00-72-20-02-CN Зонд приближения

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Базовый номер детали: 330101 (щуп 3300 XL 8 мм, резьба 3/8-24 UNF, без брони)
Длина без резьбы (опция AA): 00 = 0,0 дюймов.
Общая длина корпуса (опция BB): 72 = 7,2 дюйма.
Общая длина зонда (опция CC): 20 = 2,0 метра (6,6 фута).
Вариант разъема и типа кабеля (DD): 02 = Миниатюрный коаксиальный разъем ClickLoc, стандартный кабель. Зонд оснащен позолоченным разъемом ClickLoc. Защитная накладка на разъем не установлена. Для установки разъема требуется лишь небольшое усилие при затяжке пальцами, при надежной фиксации раздается слышимый щелчок.
Вариант утверждения агентством (EE): Нестандартный / Неприменимо для каждого суффикса.
Специальный суффикс: -CN = конфигурация, разработанная специально для Китая. Этот суффикс указывает на то, что данный зонд сконфигурирован в соответствии с требованиями китайского рынка.
Диаметр наконечника зонда: 8,0 мм (0,31 дюйма)
Материал наконечника зонда: полифениленсульфид (PPS), изготовленный методом литья для прочности и защиты катушки.
Материал корпуса: нержавеющая сталь AISI 303 или 304.
Резьба гильзы: 3/8-24 UNF-2A
Плоские грани гаечного ключа: 5/16 дюйма (для установочного инструмента)
В комплект входит контргайка: шестигранная контргайка 9/16 дюйма (стандартная для щупов с резьбой 3/8-24).
Технические характеристики кабеля: трехжильный, 75 Ом, изоляция из фторэтиленпропилена (FEP). Стандартный температурный диапазон.
Материал разъема: позолоченная латунь или позолоченная бериллиевая медь.
Диапазон рабочих температур: от -52°C до +177°C (от -62°F до +350°F). Примечание: Воздействие температур ниже -34°C (-29°F) может привести к преждевременному выходу из строя внутреннего уплотнения из материала Viton®.
Электрическое сопротивление (R_PROBE) для кабеля длиной 2,0 м: 7,88 ± 0,50 Ом (измерено от центрального проводника до внешнего проводника).

Часто задаваемые вопросы о продукте

В: Мы установили новый датчик 3300 XL и задали зазор на рекомендуемое значение -9 В постоянного тока (50 мил). После запуска напряжение зазора постоянного тока снизилось до -7 В постоянного тока. Температура машины при этом нормально повышалась. Является ли это неисправностью датчика?

А: Не обязательно. Скорее всего, это нормальный тепловой эффект. Выходной сигнал датчика чувствителен к температуре как наконечника датчика, так и обрабатываемого материала. По мере нагревания машины вал (обрабатываемый материал) расширяется, немного приближаясь к датчику, в результате чего напряжение в зазоре становится менее отрицательным (например, с -9 В постоянного тока до -7 В постоянного тока). Это изменение положения, а не дрейф калибровки. Ключевым моментом является то, что переменный сигнал вибрации должен оставаться стабильным. Следите за напряжением в зазоре до тех пор, пока машина не достигнет стабильной рабочей температуры; это станет вашим новым эталонным положением «холод» против «горячего» для настройки сигналов тревоги. Истинный отказ датчика обычно проявляется в виде шума в сигнале, полной потери сигнала или напряжения в зазоре, которое не коррелирует с физическими изменениями.

В: Можно ли использовать этот 2,0-метровый зонд (330101-00-72-20-02-CN) для прямой замены старого 2,0-метрового зонда 3300 (не относящегося к серии XL, например, 330101 из серии до XL), вышедшего из строя, без замены удлинительного кабеля или датчика приближения Proximitor?

A: Да, вы можете заменить его напрямую. Зонды 3300 XL полностью совместимы с компонентами системы, не относящимися к серии XL. Вы можете открутить старый зонд от крепления и подключить новый зонд 3300 XL к существующему удлинительному кабелю с помощью разъема ClickLoc (затягивается вручную). Однако обратите внимание на ограничение производительности: при использовании зонда XL с кабелями, не относящимися к серии XL, и/или бесконтактным датчиком Proximitor, не относящимся к серии XL, производительность всей системы будет ограничена характеристиками более старой системы 3300, не относящейся к серии XL.
