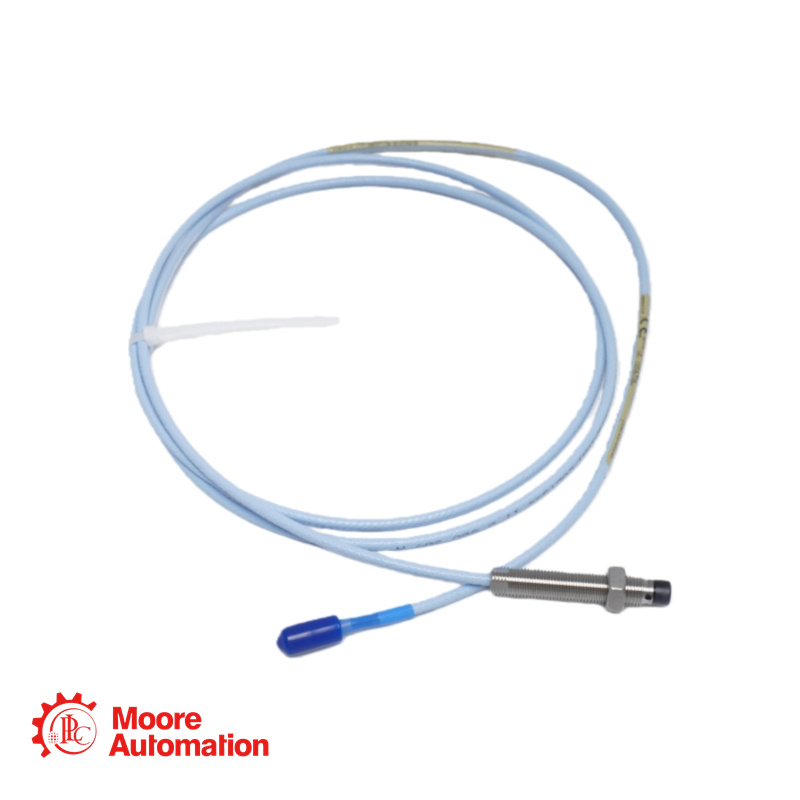

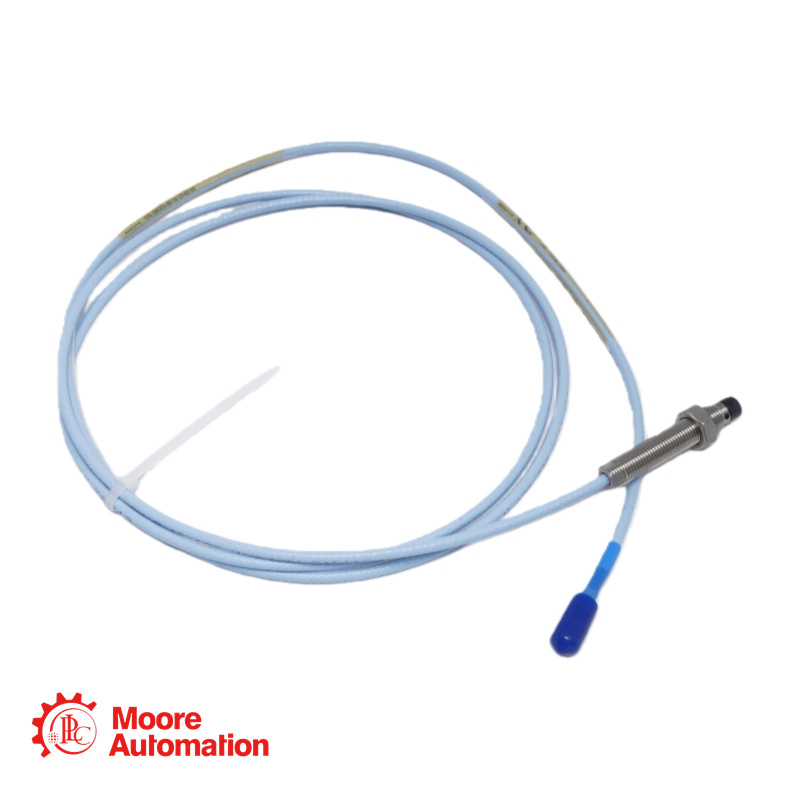

Bently Nevada 330101-00-67-20-02-CN Зонд приближения

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Длина без резьбы (опция AA): 00 = 0,0 дюймов.
Общая длина корпуса (опция BB): 67 = 6,7 дюймов.
Общая длина зонда (опция CC): 20 = 2,0 метра (6,6 фута).
Вариант разъема и типа кабеля (DD): 02 = Миниатюрный коаксиальный разъем ClickLoc, стандартный кабель.
Вариант утверждения агентством (EE): заменен суффиксом, специфичным для региона.
Специальный суффикс: -CN = конфигурация для китайского рынка.
Диаметр наконечника зонда: 8,0 мм (0,31 дюйма)
Плоские грани гаечного ключа: 5/16 дюйма
В комплект входит контргайка: шестигранная контргайка 9/16 дюйма.
Диапазон рабочих температур: от -52°C до +177°C (от -62°F до +350°F).
Электрическое сопротивление (R_PROBE) для кабеля длиной 2,0 м: 7,88 ± 0,50 Ом (измерено от центрального проводника до внешнего проводника).
Предел прочности на растяжение (от корпуса зонда до кабеля): максимальное номинальное усилие натяжения 330 Н (75 фунтов).

Часто задаваемые вопросы о продукте

В: У нас сложная установка, где необходимо закрепить два таких 8-миллиметровых зонда для измерения осевого положения (тяги). Расстояние между их наконечниками составит примерно 35 мм, что меньше рекомендуемых 40 мм. Какую конкретную проблему это вызовет и насколько она серьезна?

A: Установка наконечников ближе, чем рекомендованные 40 мм для осевых измерений, увеличит электрические перекрестные помехи между двумя независимыми системами преобразователей. Указанный предел перекрестных помех в 50 мВ является рекомендацией при идеальном расстоянии. При расстоянии 35 мм перекрестные помехи, вероятно, будут выше (например, 75-100 мВ или более).

В: Этот зонд имеет корпус длиной 6,7 дюйма. Нам нужно установить его в монтажный выступ, где доступная глубина резьбы составляет 0,7 дюйма. В технической документации указано максимальное зацепление резьбы 3/8-24 на 0,563 дюйма. Каковы риски, если мы зацепим резьбу на 0,7 дюйма?

A: Зацепление на 0,7 дюйма превышает установленный максимум в 0,563 дюйма и представляет значительный риск. Максимальное зацепление установлено на уровне 1,5 номинального диаметра резьбы для предотвращения заедания. Превышение этого значения может привести к:
Причина заедания/заклинивания: щуп может застрять в резьбе, что сделает невозможным его извлечение без повреждения щупа или крепежного выступа.
Деформация корпуса зонда: чрезмерное зацепление может создавать боковые нагрузки, потенциально приводящие к смещению внутренней катушки.
Повреждение уплотнения под давлением: внутреннее уплотнительное кольцо из витона может быть чрезмерно сжато или повреждено.
Гарантия аннулируется: компания Bently Nevada прямо заявляет, что замена датчиков по гарантии не производится в случае повреждения из-за чрезмерного зацепления резьбы.
Решение: Необходимо либо обработать монтажный выступ, чтобы уменьшить глубину резьбы до ≤ 0,563 дюйма, либо использовать прокладку/шайбы за контргайкой датчика, чтобы ограничить глубину его завинчивания.
