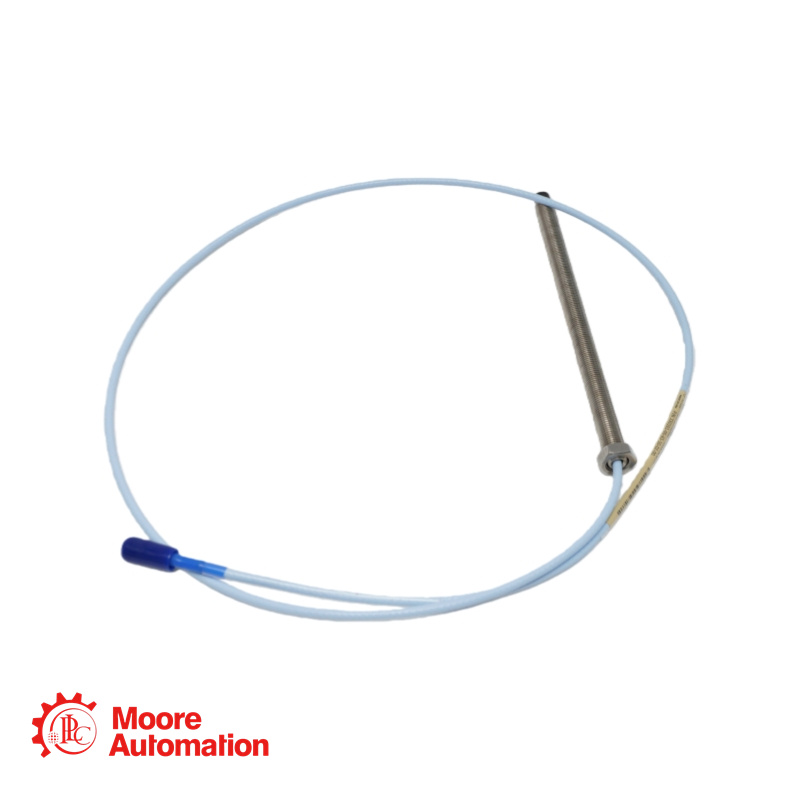

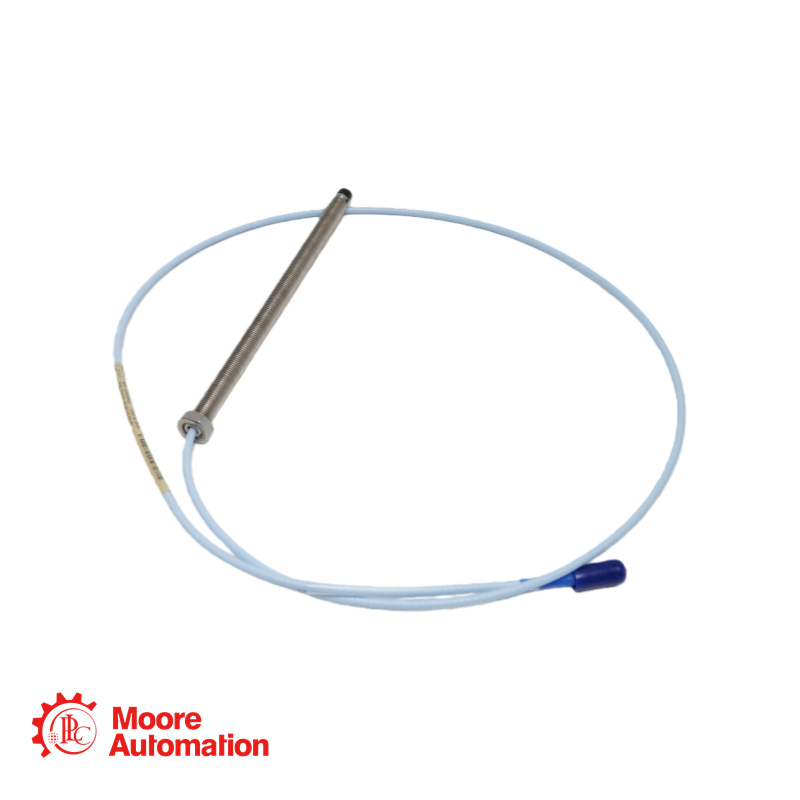

Bently Nevada 330101-00-61-15-02-CN Proximity Probe

Связаться с нами

Продажи:

Телефон/
WhatsApp:

Eпочта:

Адрес:

Фрида

+86 15359408275

sales5@mooreplc.com

Район Симин, Сямэнь, Фуцзянь, Китай

Спецификация

Базовый номер детали: 330101 (щуп 3300 XL 8 мм, резьба 3/8-24 UNF, без брони)
Длина без резьбы (опция AA): 00 = 0,0 дюймов.
Общая длина корпуса (опция BB): 61 = 6,1 дюйма.
Общая длина зонда (опция CC): 15 = 1,5 метра (4,9 фута).
Вариант разъема и типа кабеля (DD): 02 = Миниатюрный коаксиальный разъем ClickLoc, стандартный кабель.
Вариант утверждения агентством (EE): заменен региональным суффиксом.
Специальный суффикс: -CN = конфигурация для китайского рынка.
Диаметр наконечника зонда: 8,0 мм (0,31 дюйма)
Резьба гильзы: 3/8-24 UNF-2A
Плоские грани ключа: 5/16 дюйма (для зацепления с установочным инструментом)
В комплект входит контргайка: шестигранная контргайка 9/16 дюйма.
Диапазон рабочих температур: от -52°C до +177°C (от -62°F до +350°F).
Электрическое сопротивление (R_PROBE) для кабеля длиной 1,5 м: 7,73 ± 0,50 Ом.
Предел прочности на растяжение (от корпуса зонда до кабеля): максимальное номинальное усилие натяжения 330 Н (75 фунтов).

Часто задаваемые вопросы о продукте

В: Мы установили этот щуп и получили идеальный зазор -9,00 В постоянного тока. Однако, когда мы медленно вращаем вал вручную, напряжение в зазоре колеблется на ±0,5 В постоянного тока, хотя физический зазор остается постоянным. Что это означает?

А: Это указывает на значительное электрическое биение (ЭБ) вашего вала. Электрическое биение — это изменение электрических свойств поверхности вала при его вращении, вызванное:
Локальные изменения в материале (например, в результате сварки или термообработки).
Различия в твердости.
Поверхностные покрытия или загрязнения в виде пятен.
Изменения магнитной проницаемости.
Зонд интерпретирует эти изменения свойств как изменение расстояния.

В: Мы создаём систему с 5-метровым бесконтактным датчиком. Для использования этого 1,5-метрового датчика нам нужен удлинительный кабель длиной 3,5 метра. Если у нас в наличии есть только 5-метровый удлинительный кабель, можем ли мы свернуть лишние 1,5 метра кабеля рядом с бесконтактным датчиком, не влияя на сигнал?

A: Не рекомендуется использовать кабель другой длины. Внутренняя компенсация Proximitor рассчитана на определенную суммарную емкость и индуктивность системы, которые определяются общей длиной кабеля преобразователя (зонд + удлинитель). Использование кабеля длиной 5,0 м изменяет общую длину до 6,5 м, что нарушает калибровку Proximitor для кабеля длиной 5 м.
Возможные последствия: Это может ухудшить линейность системы, температурную стабильность и высокочастотную характеристику.
Избыточная намотка кабеля: Намотка может создать индуктор, потенциально влияющий на сигнал, особенно на высоких частотах. Это также нарушает принцип использования согласованных компонентов.
Правильная практика: используйте указанный удлинительный кабель длиной 3,5 м. Если вам необходимо временно использовать кабель длиной 5,0 м, имейте в виду, что система не соответствует техническим характеристикам, и точность, особенно при экстремальных температурах, не гарантируется.
