 /Корпус бесконтактного датчика Bently Nevada 24701-34-05-00-041-03-02 из нержавеющей стали.

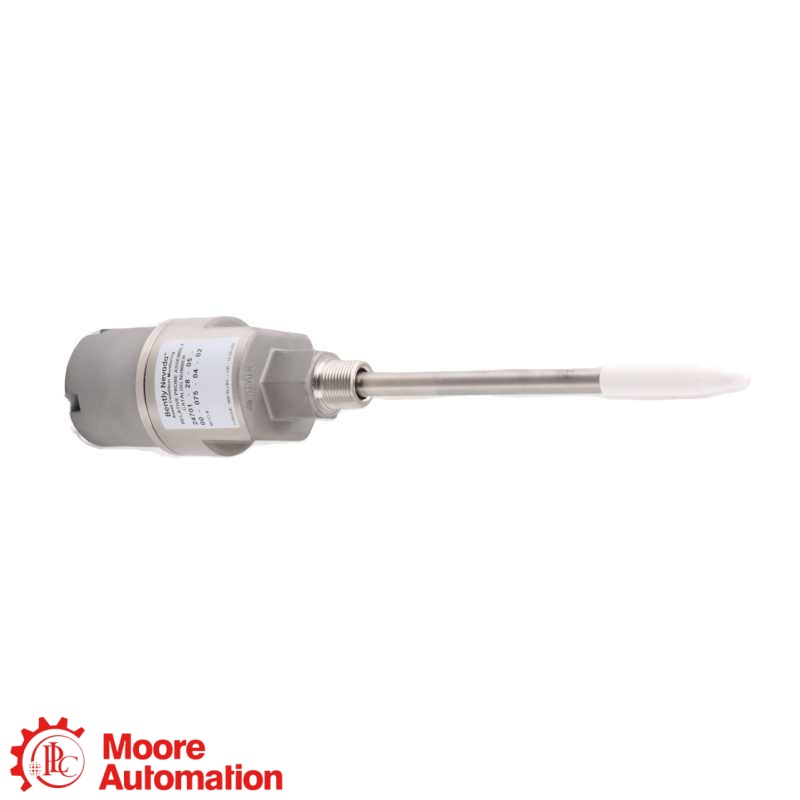

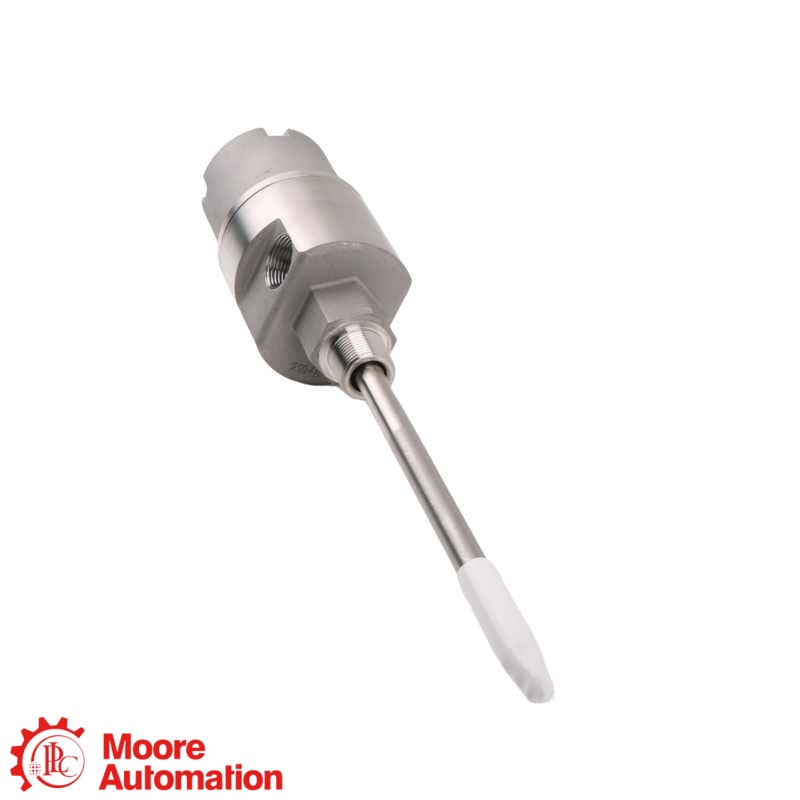

Корпус бесконтактного датчика Bently Nevada 24701-34-05-00-041-03-02 из нержавеющей стали.
Корпус бесконтактного датчика Bently Nevada 24701-34-05-00-041-03-02 из нержавеющей стали.
Корпус бесконтактного датчика Bently Nevada 24701-34-05-00-041-03-02 из нержавеющей стали.

Корпус бесконтактного датчика Bently Nevada 24701-34-05-00-041-03-02 из нержавеющей стали.

Бентли, Невада · Корпус бесконтактного датчика из нержавеющей стали

24701-34-05-00-041-03-02

Он 24701-34-05-00-041-03-02 Это внешний корпус для зонда из нержавеющей стали 24701, в котором размещен одобренный зонд 3300 XL 8 мм, защитный кожух разъема, кабель 0,5 м, адаптер без стоек, глубина проникновения зонда 4,1 дюйма, вариант фитинга 03 и резьба 3/4-14 NPT.

ТЕЛОнержавеющая сталь 303
ЗОНД3300 XL 8 мм
КАБЕЛЬ0,5 м
ПРОНИКНЕНИЕ4,1 дюйма
ПРОИЗВОДИТЕЛЬБентли, Невада
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКАФотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
Бентли, Невада ↗Корпус бесконтактного датчика из нержавеющей стали
КОРПУС БЕСКОНТАКТНОГО ДАТЧИКА, УСТАНОВЛЕННЫЙ НАРУЖНО

24701-34-05-00-041-03-02

24701

Зонд 3300 XL 8 мм · кабель 0,5 м · глубина проникновения 4,1 дюйма

РОЛЬ ПРОДУКТА

24701-34-05-00-041-03-02 Это корпус для бесконтактного датчика из нержавеющей стали марки 303, предназначенный для наружной установки датчика 3300 XL диаметром 8 мм с обратным креплением. Полный комплект включает в себя заказанный датчик, втулку, фитинги для кабелепровода и резьбу для крепления.

ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ

Для 24701-34-05-00-041-03-02Коды 34, 05, 00, 041, 03 и 02 указывают на необходимость использования утвержденного зонда 3300 XL 8 мм с защитой разъема, кабелем длиной 0,5 м, без распорок, с глубиной проникновения 4,1 дюйма, указанным комплектом фитингов и резьбой 3/4-14 NPT. Перед заменой необходимо подтвердить соответствие коду корпуса и монтажному чертежу.

ХОТИТЕ ЛУЧШУЮ ЦЕНУ?

Фрида

Руководитель отдела продаж 🏆
РАЗБОР НОМЕРА ЗАКАЗА

Как устроена ссылка 24701-34-05-00-041-03-02

24701
Жилье для семьиКорпус зонда из нержавеющей стали
34
Вариант зондирования3300 XL 8 мм с защитой разъема и соответствующими сертификатами.
05
Кабель зонда0,5 м · 20 дюймов
00
ПротивостояниеБез переходника для крепления
041
Проникновение4,1 дюйма · приблизительно 104 мм
03
ФитингиЗажим для вилки, переходника и кабеля
02
Резьба крепления3/4-14 NPT
СПРАВОЧНЫЕ ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЯ

Технические характеристики

Техническое описание Baker Hughes 141600 ↗
24701 · Корпус бесконтактного датчика из нержавеющей стали

Технические данные с первого взгляда

Перед установкой проверьте вариант датчика, геометрию втулки, фитинги для кабелепровода и резьбу для крепления оборудования.

ТЕЛОнержавеющая сталь 303
ЗОНД3300 XL 8 мм
КАБЕЛЬ0,5 м
ПРОНИКНЕНИЕ4,1 дюйма
В техническом описании Baker Hughes 141600 описана структура заказа 24701, и указано, что длина выводов щупа должна превышать длину гильзы; для гильзы длиной более 304 мм требуется дополнительная поддержка.
Общая информация ＋
БрендБентли, Невада
Номер детали24701-34-05-00-041-03-02
Тип продуктаКорпус датчика приближения из нержавеющей стали
Материалы для корпусаКорпус из нержавеющей стали 303 с втулкой из нержавеющей стали 304.
Типичный вес1,8 кг (4,1 фунта) без фитингов
ПРОВЕРКА НОМЕРА ЗАКАЗА ＋
Вариант зондирования34 · 3300 XL 8 мм с защитой разъема и возможностью сертификации
Кабель зонда05 · 0,5 м (20 дюймов)
переходник для стойки00 · нет
Проникновение зонда041 · 4.1 в
Фитинги03 · Зажим для вилки, переходника и кабеля
Резьба крепления02 · 3/4-14 NPT
СТРОИТЕЛЬСТВО ЖИЛЬЯ И МОНТАЖ ＋
Основная часть и рукавКорпус из нержавеющей стали 303; гильза из нержавеющей стали 304.
Контекст огражденияКорпус для внешнего бесконтактного датчика
Диапазон температур зондаДиапазон рабочих температур: от -51°C до +177°C для указанного датчика 3300 XL 8 мм.
Поддержка с длинным рукавомТребуется, если длина рукава превышает 304 мм (12 дюймов).
ПРОВЕРКА ДОКУМЕНТАЦИИ И ЗАМЕНЫ ＋
Официальная ссылкаТехническое описание Baker Hughes 141600, редакция AC
Замена чекаСопоставьте полный код заказа, разъем зонда, длину втулки, фитинги, резьбу и глубину проникновения инструмента.
Примечание о жизненном циклеБолее новые корпуса 31000/32000 обеспечивают большую гибкость монтажа в тех случаях, когда взрывозащищенный корпус не требуется.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое 24701-34-05-00-041-03-02 Для чего используется?＋
24701-34-05-00-041-03-02 Это корпус из нержавеющей стали, предназначенный для установки и защиты бесконтактного датчика 3300 XL диаметром 8 мм с обратным креплением снаружи корпуса машины. Вся заказанная конфигурация должна соответствовать механическому отверстию, трассе прокладки кабеля и установленной системе мониторинга.
Какой датчик поставляется в 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Используется вариант зонда 34, который в официальной таблице заказов определяется как зонд 3300 XL 8 мм с защитой разъема и возможностью выбора сертификации для работы во взрывоопасных зонах. Подключенный удлинительный кабель и датчик Proximitor должны принадлежать к совместимой системе 3300 XL 8 мм.
Что означают поля 05, 00 и 041 в 24701-34-05-00-041-03-02?＋
В 24701-34-05-00-041-03-02В пункте 05 указан кабель зонда длиной 0,5 м, в пункте 00 указан адаптер без распорки, а в пункте 041 указана глубина проникновения зонда 4,1 дюйма. Перед установкой эти размеры необходимо проверить по фактическим размерам втулки и корпуса машины.
Какие фитинги и резьба для крепления входят в комплект? 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Используется вариант фитинга 03, включающий заглушку 3/4-14 NPT, переходник 3/4-14 на 1/2-14 NPT и зажим для уплотнения кабеля, а также вариант резьбы для монтажа 02 для 3/4-14 NPT.
Делает 24701-34-05-00-041-03-02 Требуется дополнительная поддержка рукавом?＋
Для 24701-34-05-00-041-03-02Дополнительная поддержка требуется только в том случае, если выбранная длина втулки превышает 304 мм (12 дюймов). Необходимо проверить заданную конфигурацию проникновения и фактическую геометрию установки, чтобы избежать резонанса зонда и эффектов бокового обзора.
Может 24701-34-05-00-041-03-02 Будет ли он заменен корпусом 31000 или 32000?＋
24701-34-05-00-041-03-02 Замена не должна производиться исключительно на основании семейства корпусов. Компания Baker Hughes рекомендует более новые корпуса 31000/32000, если взрывозащищенная конструкция не требуется, но предварительно необходимо проверить крепления, экологические характеристики, конфигурацию датчиков и габариты машины.
Какую информацию следует предоставить при оформлении заказа? 24701-34-05-00-041-03-02?＋
Для 24701-34-05-00-041-03-02 В запросе укажите полный номер заказа, количество, паспортную табличку корпуса, модель зондовой системы, размеры втулки и проходного отверстия, требования к фитингам для кабелепровода, характеристики резьбы для монтажа и требования к сертификации для взрывоопасных зон.
СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Подтвердите свою конфигурацию 24701-34-05-00-041-03-02 с помощью Frida.

Для проверки совместимости, наличия и сроков поставки предоставьте полную информацию о модели и области применения.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ОФИЦИАЛЬНЫЙ ПАСПОРТ

Руководства и официальные справочные материалы для 24701-34-05-00-041-03-02

Официальная справочная информация от производителя Baker Hughes, касающаяся корпуса бесконтактного датчика из нержавеющей стали 24701 и полной структуры его заказа.

Корпус датчика приближения из нержавеющей стали

В техническом описании Baker Hughes 141600 указано, что изделие 24701 представляет собой внешний корпус зонда из нержавеющей стали 303 с втулкой из нержавеющей стали 304, и все поля в документе 24701-34-05-00-041-03-02 задокументированы.

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ↗

Свяжитесь с нами для получения поддержки

Укажите полную модель, количество, данные на табличке и ваш технический вопрос или вопрос по закупке.

Источник: Технические характеристики корпусов бесконтактных датчиков Baker Hughes 21000, 24701 и 164818, версия 141600, редакция AC.
ВЗАИМОСВЯЗЬ МЕЖДУ КОРПУСОМ И ДАТЧИКОМ БЛИЗОСТИ, УСТАНОВЛЕННЫМ НАРУЖНО

Как деталь 24701-34-05-00-041-03-02 устанавливается в корпус наружно расположенного бесконтактного датчика

Бентли, Невада это бренд; Корпус датчика приближения, устанавливаемый снаружи — это контекст системы; и 24701-34-05-00-041-03-02 Это полная конфигурация.

Бентли, Невада · БРЕНД→
Корпус датчика приближения, устанавливаемый снаружиКОНТЕКСТ СИСТЕМЫ
СИСТЕМНАЯ РОЛЬ

Внешнее крепление зонда

Защищает и размещает бесконтактный датчик снаружи корпуса машины.

ПРОВЕРКА КОНФИГУРАЦИИ

Планирование действий в опасных зонах

Подтвердите необходимые разрешения и монтажные чертежи.

ПРОВЕРКА ЗАМЕНЫ

Механическая посадка

Проверьте проходимость, опору гильзы и резьбу крепления.

Системные взаимоотношения: Система зондирования 3300 XL 8 мм, проводник 0,5 м, глубина проникновения 4,1 дюйма, вариант фитинга, резьба 3/4-14 NPT и любые требования для взрывоопасных зон.
ОБЛАСТИ ПРИМЕНЕНИЯ

Интеллектуальная карта приложения для 24701-34-05-00-041-03-02

Внешнее крепление зондаЗащищает и размещает бесконтактный датчик снаружи корпуса машины.
Планирование действий в опасных зонахПодтвердите необходимые разрешения и монтажные чертежи.
ЦЕНТР ПРИЛОЖЕНИЙ24701-34-05-00-041-03-02Корпус датчика приближения из нержавеющей стали
Механическая посадкаПроверьте проходимость, опору гильзы и резьбу крепления.
Замена чекаСопоставьте полный код заказа из семи полей.
