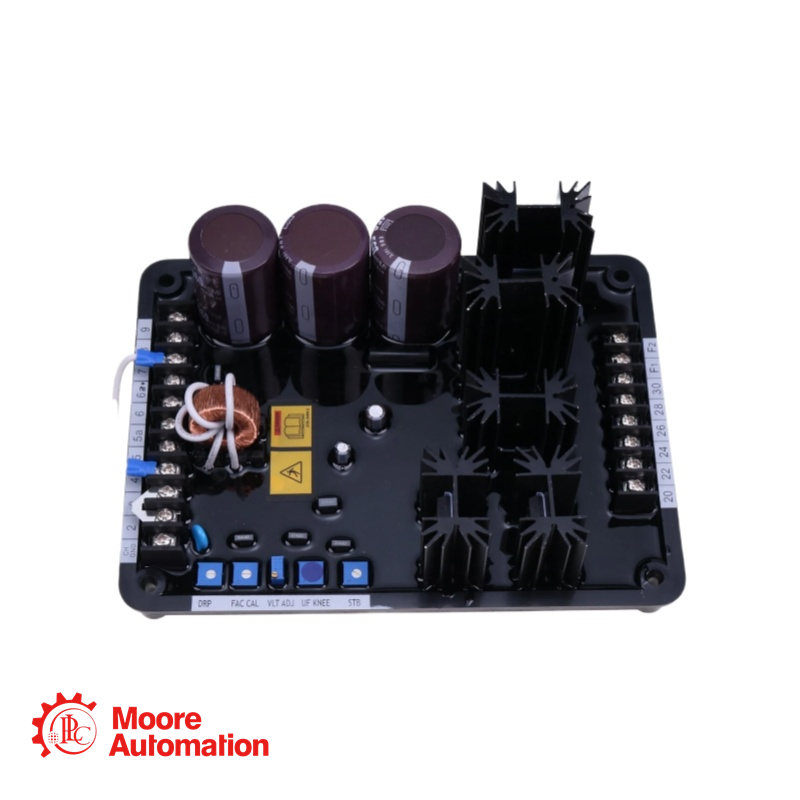

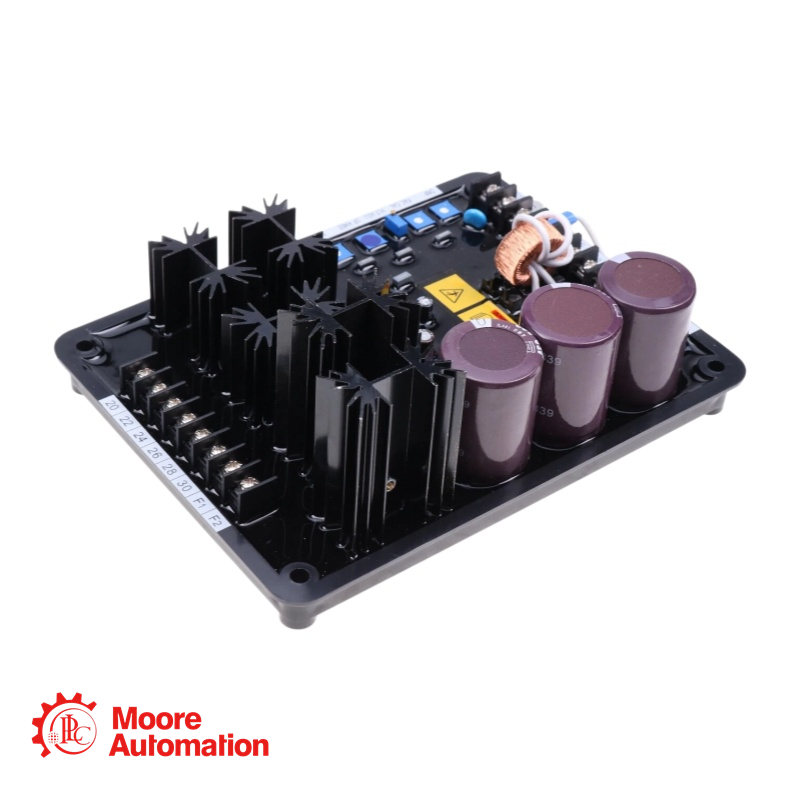

Автоматический стабилизатор напряжения BASLER AVC63-12A1

Basler AVC63-12A1 — это твердотельный автоматический регулятор напряжения (AVR), разработанный для бесщеточных синхронных генераторов. Он регулирует выходное напряжение генератора, измеряя напряжение, преобразуя его в постоянный сигнал и сравнивая с эталонным значением. AVC63-12A1 имеет одно- или трехфазное измерение, частотную компенсацию с выбираемым наклоном, отключение при перенапряжении с обратной зависимостью от времени, восстановление напряжения из остаточного напряжения и дополнительный вход для совместимости с контроллерами реактивной мощности/коэффициента мощности или ограничителями возбуждения. Он идеально подходит для промышленных генераторных установок, требующих надежного и точного регулирования напряжения.

В: Требуется ли внешнее питание для формирования напряжения в микросхеме AVC63-12A1?

А: Нет. Он автоматически повышает напряжение за счет остаточного напряжения генератора, составляющего всего 6 В переменного тока. Если остаточного напряжения недостаточно, можно применить импульсное питание от полевой головки.

В: Можно ли использовать дистанционную регулировку напряжения?

A: Да. Снимите перемычку между клеммами 4 и 7, подключите потенциометр на 10 кОм к клеммам 6a и 7 и поверните регулятор VLT ADJ на передней панели до упора по часовой стрелке.

В: Что делать, если напряжение генератора не повышается?

А: Сначала проведите импульс возбуждения (при неподвижном генераторе) с помощью напряжения ≤24 В постоянного тока и токоограничивающего резистора. Затем отключите питание на одну минуту, чтобы перезагрузить схему перевозбуждения.
