Регулятор скорости ATV930D45N4 - Schneider

Связаться можно здесь!

Продажи Менеджер Фрида ★★★★★

Описание

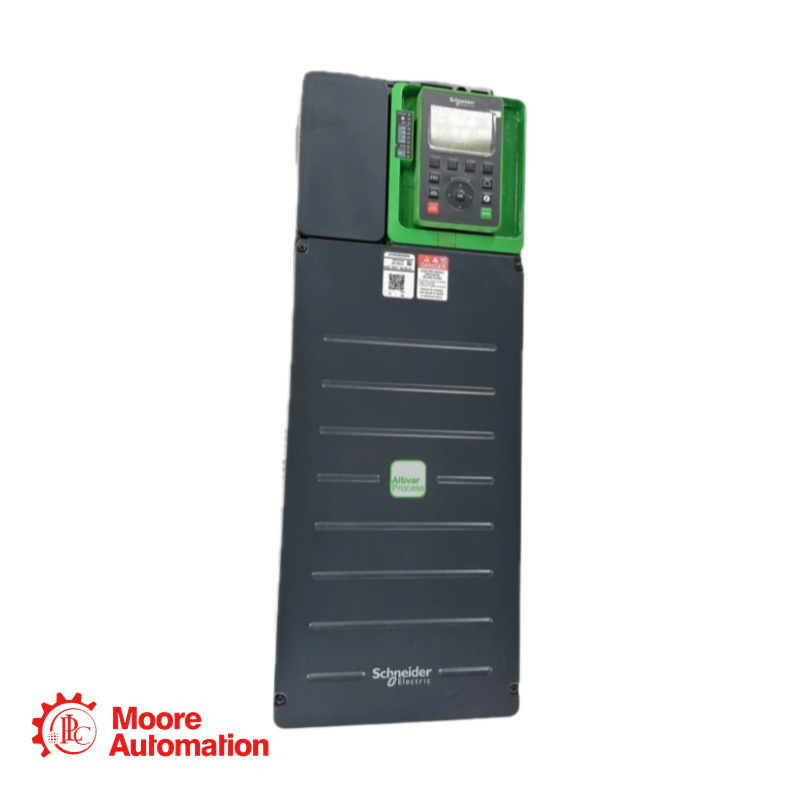

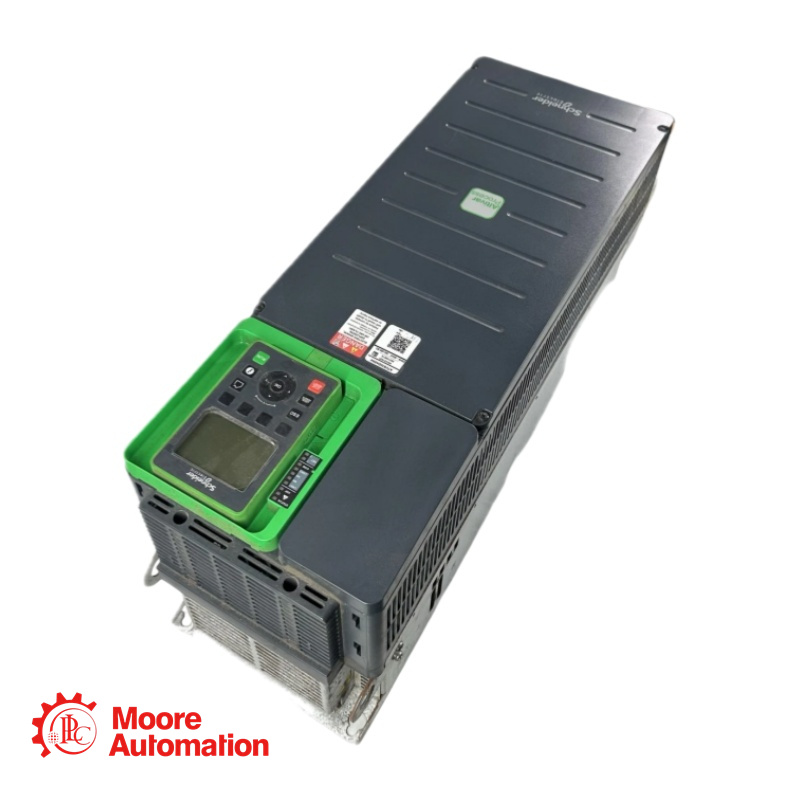

• ATV930D45N4 — это частотно-регулируемый привод мощностью 45 кВт, 400/480 В, из серии Altivar Process ATV900. Он оснащен встроенным тормозным блоком и имеет степень защиты IP21. Привод включает в себя расширенные встроенные входы/выходы (10 дискретных входов, 3 аналоговых входа, 2 дискретных выхода, 2 аналоговых выхода и 3 релейных выхода) и комплексные функции безопасности, такие как функция безопасного отключения крутящего момента (STO). Устройство предназначено для настенного монтажа и требует вертикальной установки (±10°) для надлежащего охлаждения, с соблюдением определенных требований к зазорам (≥100 мм сверху/снизу, ≥10 мм по бокам).

Спецификация

●Название изделия: Привод переменного тока ATV930D45N4
●Серия: ATV930
●Номинальная мощность: 45 кВт
●Напряжение: 400/480 В
●Аналоговые входы: 3 (AI1, AI2, AI3): 0-10 В постоянного тока или 0/4-20 мА, 12-битное разрешение.
●Рассеиваемая мощность: 121 Вт (естественная конвекция) / 943 Вт (принудительная конвекция) при 380 В, 4 кГц.
●Объем охлаждающего воздуха: 240 м³/ч
●Относительная влажность: 5–95% без конденсации.

Приложение

Он ATV930D45N4 широко используется в:

Оборудование для пищевой и напиточной промышленности: смесители, конвейеры, измельчители.

Подъемный механизм: Технологический кран

Морской: Подруливающее устройство, лебёдка

Обработка материалов (дерево, керамика, камень, ПВХ, металл): прессование, экструдирование.

Горнодобывающая промышленность, добыча полезных ископаемых и металлов: другие области применения.

Часто задаваемые вопросы для ATV930D45N4

• В1: Какие зазоры необходимы для установки ATV930D45N4?

A: Необходимо оставить не менее 100 мм (3,94 дюйма) свободного пространства над и под приводом, и не менее 10 мм (0,39 дюйма) по бокам. Устройство должно быть установлено вертикально (±10°).

• В2: Можно ли установить этот накопитель рядом с другими накопителями?

A: Да, но только для конфигурации IP20 и с максимальным количеством двух приводов, установленных рядом. Это называется "Тип монтажа B: Бок о бок IP20".

• В3: Какова максимальная высота, на которой можно эксплуатировать этот привод без снижения его мощности?

A: Привод может работать на высотах до 1000 метров без снижения номинальной мощности. На высотах от 1000 до 4800 метров номинальная мощность тока должна снижаться на 1% на каждые 100 метров.

• Вопрос 4: Каковы номинальные параметры реле неисправности (R1)?

A: Реле короткого замыкания R1 может быть сконфигурировано как нормально разомкнутое/нормально замкнутое. Его максимальный коммутируемый ток составляет 3 А при 250 В переменного тока (резистивная нагрузка) или 3 А при 30 В постоянного тока (резистивная нагрузка). Для индуктивных нагрузок он составляет 2 А при 250 В переменного тока или 2 А при 30 В постоянного тока. Минимальный коммутируемый ток составляет 5 мА при 24 В постоянного тока.
