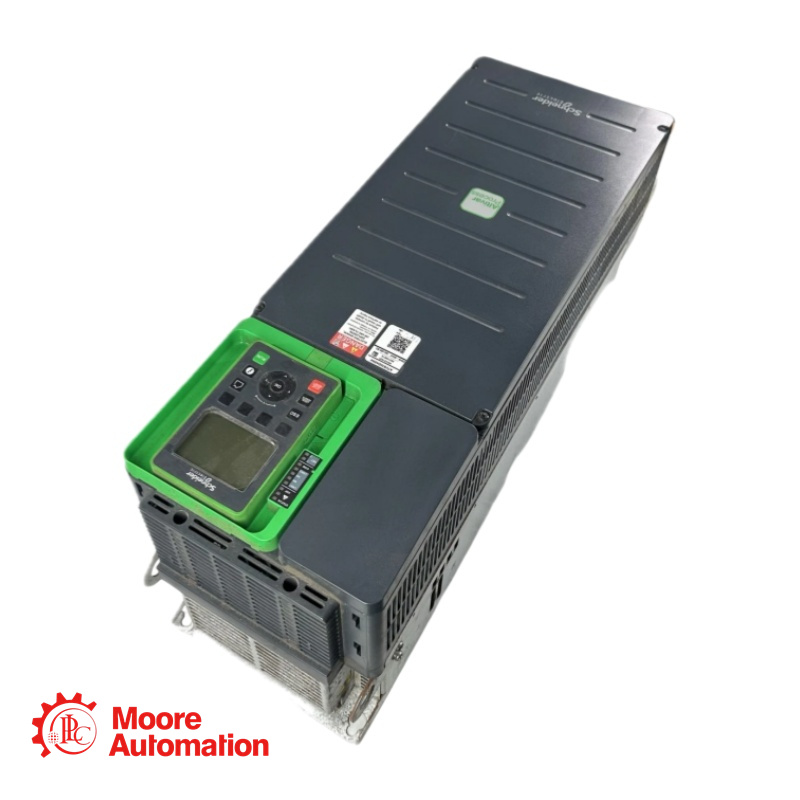

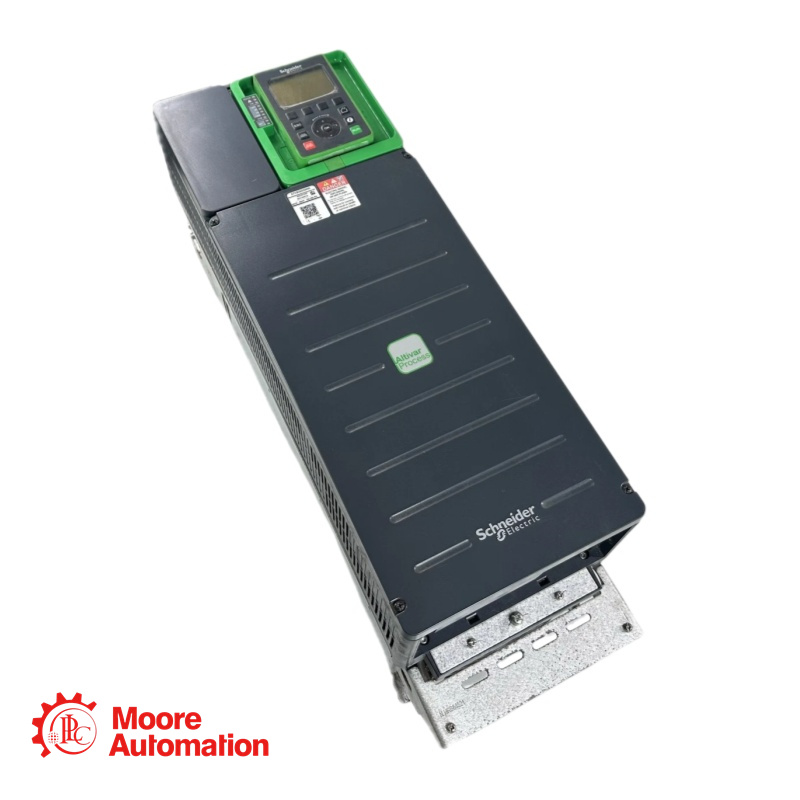

Привод переменного тока Schneider ATV930D45N4

🔹Краткий обзор

Краткое описание

Этот процесс Altivar ATV930D45N4 Привод с регулируемой скоростью может питать трехфазные синхронные и асинхронные электродвигатели. Он подходит для двигателей мощностью до 45 кВт/60 л.с. для применений, требующих небольшой перегрузки (до 120%). Он подходит для двигателей мощностью до 37 кВт/50 л.с. для применений, требующих значительной перегрузки (до 150%). Он работает при номинальном напряжении питания от 380 В до 480 В переменного тока. Этот частотно-регулируемый привод (ЧРП) специально разработан для промышленных процессов. В следующих сегментах рынка: нефтегазовая отрасль, горнодобывающая промышленность, добыча полезных ископаемых и металлургия, пищевая промышленность и производство напитков, водоочистка и водоотведение. Он обеспечивает высокую производительность любого двигателя и полный контроль любого типа соединения в системах «ведущий/ведомый». Сетевые сервисы помогают обеспечить непрерывность работы даже в случае обрыва соединения. Веб-сервер и регистрация данных помогают сократить время простоя за счет быстрой диагностики и профилактического обслуживания. Его расширенные возможности подключения, включая EtherNet/IP и Modbus TCP, позволяют глубоко интегрировать его в архитектуры автоматизации. Он предназначен для вертикального монтажа (+/- 10°) на стене.

Основные моменты

Встроенный тормозной блок: встроенный тормозной транзистор для динамического торможения.
Расширенные возможности подключения: встроенные светодиодные индикаторы состояния связи и совместимость с модульными коммуникационными картами.
Функциональная безопасность: Встроенные входы STO (Safe Torque Off) (STOA, STOB), соответствующие стандартам SIL.
Высокая устойчивость к воздействию окружающей среды: сертифицировано для работы в средах 3C3 (химические вещества) и 3S3 (пыль) в соответствии со стандартом EN/IEC 60721-3-3.
Гибкость применения: Предварительно сконфигурировано и оптимизировано для конкретных сегментов промышленного оборудования.

🔹Основные технические характеристики

Допуск относительного симметричного напряжения сети: 10 %.
Допуск по частоте относительно симметричной сети: 5 %.
Номинальный выходной ток: 88,0 А
Мощность двигателя: 45,0 кВт при нормальном режиме работы.
37,0 кВт для тяжелых условий эксплуатации
Количество адресов: 1…247 для последовательного интерфейса Modbus.
Дискретное входное число: 10
Дискретное выходное число: 2
Количество аналоговых входов: 3
Номер аналогового выхода: 2
Номер релейного выхода: 3
Максимальная выходная частота: 599 Гц

🔹Области применения

Оборудование для пищевой и напиточной промышленности: смесители, конвейеры, измельчители.
Подъемный кран: Технологический кран
Морской: Подруливающее устройство, лебёдка
Обработка материалов (дерево, керамика, камень, ПВХ, металл): прессование, экструзия.
Добыча минералов и металлов:
Другие приложения
Нефть и газ: буровая установка, винтовой насос, штанговый насос, сменный насос, компрессор для регазификации, сепаратор.
Другие приложения
Сепаратор воды и сточных вод
