Описание

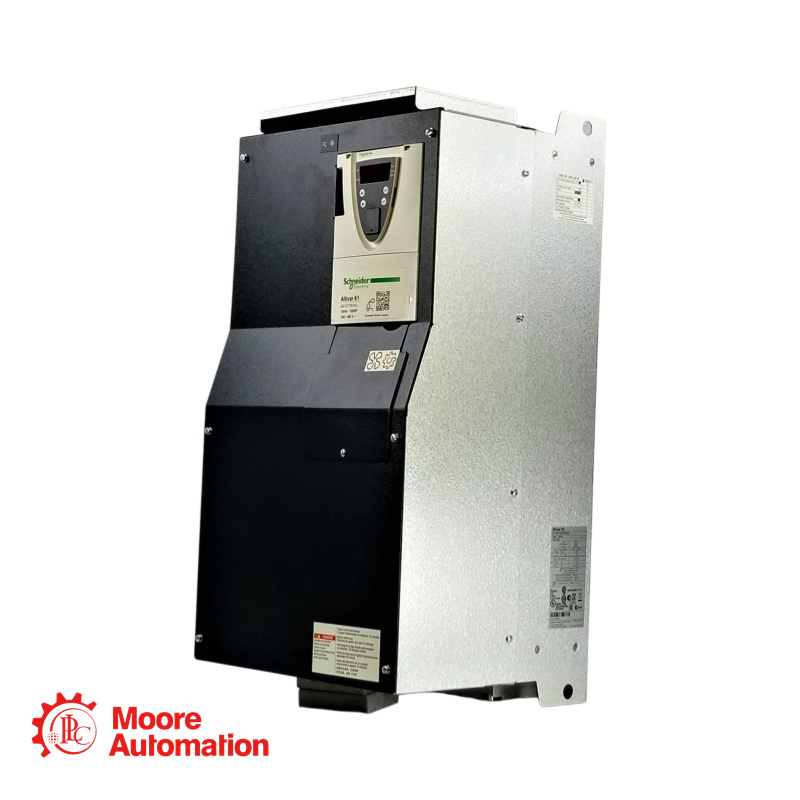

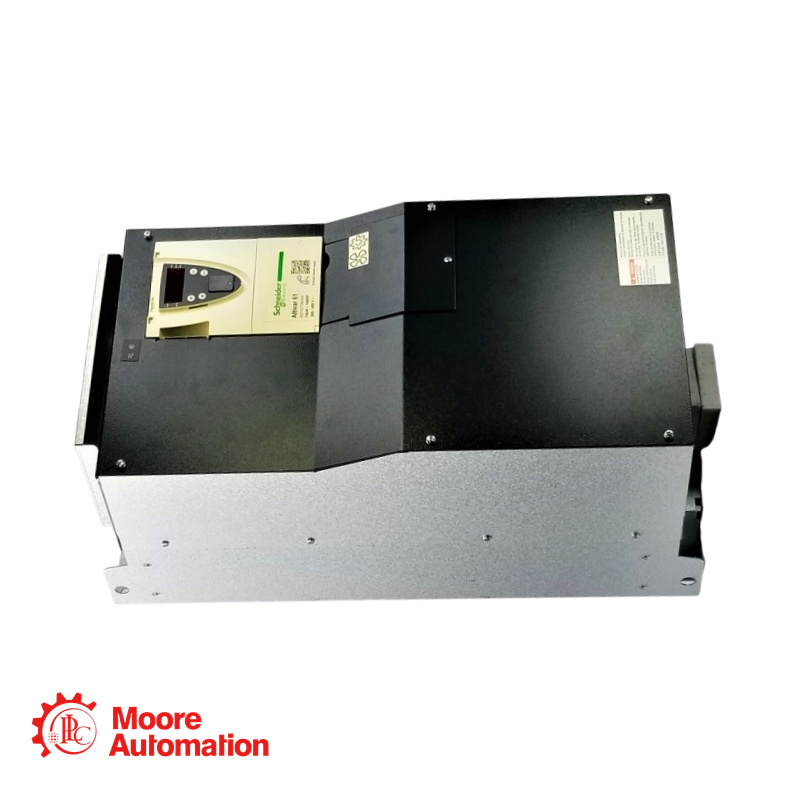

• Привод с регулируемой скоростью Schneider Electric Altivar 61 ATV61HD75N4 мощностью 75 кВт (100 л.с.) из серии Altivar 61 предназначен для насосного и вентиляционного оборудования (вентиляторов, насосов, компрессоров) в промышленных и строительных целях.

• Бессенсорное векторное управление потоком для асинхронных двигателей и бессенсорное векторное управление для синхронных двигателей, обеспечивающее высокий крутящий момент и точное регулирование скорости без устройств обратной связи.

Спецификация

●Тип изделия: Преобразователь частоты
●Мощность двигателя: 75 кВт / 100 л.с. (3 фазы, 380...480 В)
●Напряжение питания: 380...480 В (-15% / +10%)
●Количество этапов: 3 этапа
●Силовой ток: 167 А при 380 В / 137 А при 480 В
●Полная мощность: 109,9 кВА при 380 В
●Максимально возможный ток короткого замыкания линии Isc: 22 кА
●Номинальная частота переключения: 12 кГц
●Диапазон частот переключения: 1...16 кГц (12...16 кГц с уменьшением номинальной частоты)
●Максимальный кратковременный ток: 192 А в течение 60 секунд.
●Рабочая температура: -10...50 °C (без снижения номинальной мощности), 50...60 °C (со снижением номинальной мощности).
●Температура хранения: -25...70 °C

Приложение

Он ATV61HD75N4 широко используется в:

Насосное оборудование: центробежные насосы, бустерные насосы, циркуляционные насосы, ирригационные системы.

Вентиляция: промышленные вентиляторы, воздуходувки, системы отопления, вентиляции и кондиционирования, вытяжные вентиляторы, градирни.

Системы обработки воздуха: воздухообрабатывающие установки (ВУУ), компрессоры.

Управление распределительными устройствами: локальное или дистанционное управление автоматическими выключателями, разъединителями и заземляющими выключателями.

Промышленное оборудование: конвейеры (легкие), миксеры (с постоянным крутящим моментом и снижением номинальной мощности).

Часто задаваемые вопросы для ATV61HD75N4

• В1: В чем разница между Altivar 61 и Altivar 71?

A:Модель Altivar 61 оптимизирована для применений с переменным крутящим моментом (квадратичной формы), таких как насосы и вентиляторы, а модель Altivar 71 предназначена для применений с постоянным крутящим моментом, таких как конвейеры, экструдеры и подъемные механизмы. ATV61 включает в себя энергосберегающие алгоритмы, специально разработанные для центробежных нагрузок.

• В2: Можно ли использовать ATV61HD75N4 с синхронным двигателем?

А: Да. Он поддерживает бессенсорное векторное управление синхронными двигателями (двигателями с постоянными магнитами) без энкодера обратной связи.

• В3: Что представляет собой функция «Отключение питания»?

А: Функция отключения питания (клемма PWR) — это функция безопасного отключения крутящего момента (STO), которая отключает питание двигателя, не отключая питание от блока управления привода.

• В4: Что происходит при рабочей температуре выше 50°C?

А: При температуре выше 50°C требуется снижение номинальной мощности привода (уменьшение выходного тока). При соответствующем снижении номинальной мощности возможна работа при температуре до 60°C. Для надлежащего охлаждения при температуре выше 50°C рекомендуется использовать комплект вентиляторов для платы управления.
