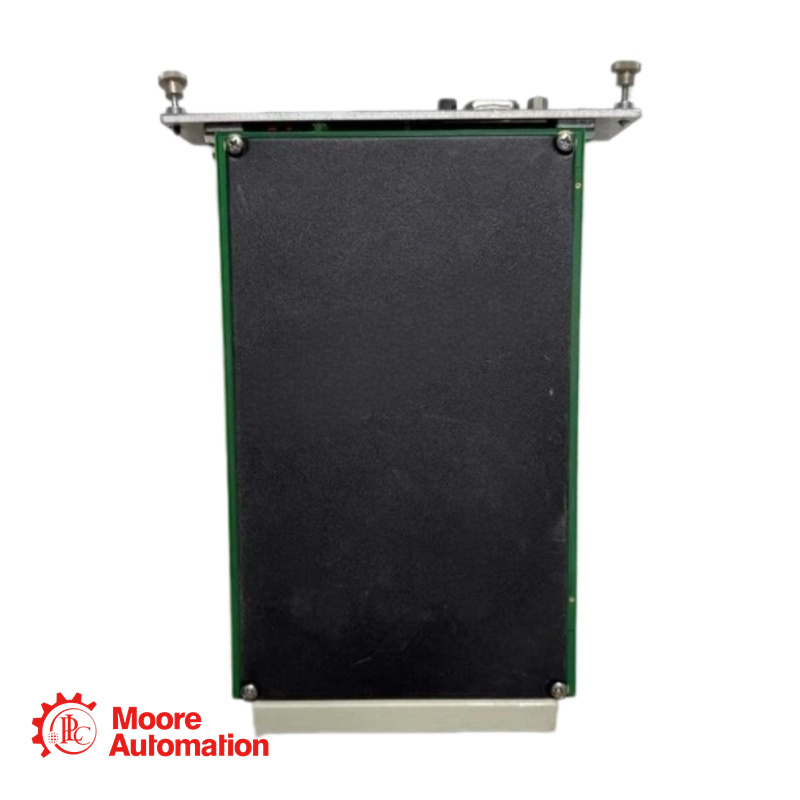

Цифровой контроллер положения Z-ME-KZ-PS

Он Z-ME-KZ-PS Это цифровой контроллер с замкнутым контуром, разработанный специально для машин литья пластмасс под давлением. Он осуществляет управление скоростью и силой/давлением в замкнутом контуре в соответствии с командами в реальном времени (аналоговыми или полевой шиной), генерируемыми блоком управления машины. Контроллер принимает сигналы обратной связи по положению и давлению и генерирует опорный сигнал для пропорционального клапана, который регулирует гидравлический поток к приводу впрыска.

Контроллер поддерживает несколько типов датчиков положения (SSI, инкрементальный энкодер, потенциометр, аналоговый) и входы для датчиков давления. Он выполнен в формате Eurocard (DIN 41494) и имеет переднюю панель с 4-разрядным дисплеем, функциональными клавишами, светодиодными индикаторами состояния, контрольными точками и коммуникационными портами для настройки и диагностики.

Z-ME-KZ-PS ПОДРОБНОСТИ

Модель: Z-ME-KZ-PS/Gl
Источник питания: +24 В постоянного тока (20-32 В среднеквадратичного значения, выпрямленный/фильтрованный, максимальная пульсация 10%).
Максимальная потребляемая мощность: 10 Вт
Входы датчика положения: SSI, инкрементальный энкодер, потенциометр, аналоговый
Входы датчика давления: аналоговые (напряжение или ток), 2 канала.
Аналоговые входы: ±10 В (Ri > 100 кОм) или 0-20 мА (Ri) < 500 Ом)
Аналоговые выходы: ±10 В при максимальном токе 10 мА или 0-20 мА при максимальном сопротивлении 500 Ом.
Цифровые входы: 8 каналов, 0-5 В ВЫКЛ, 16-24 В ВКЛ, Ri > 10 кОм
Цифровые выходы: 7 каналов, 0-24 В при максимальном токе 30 мА.
Включение входа: 0-5 В ВЫКЛ, 16-24 В ВКЛ, Ri > 10 кОм
Выходной сигнал неисправности: 0-24 В при максимальном токе 50 мА (0 В = неисправность, 24 В = нормальная работа)

Z-ME-KZ-PS

Часто задаваемые вопросы (FAQ)

В: Для чего используется Z-ME-KZ-PS?
А: Это контроллер с обратной связью для машин литья пластмасс под давлением. Он управляет скоростью впрыска, давлением загрузки и выдержки, противодавлением и фазами декомпрессии.

В: Какие типы датчиков положения он поддерживает?
А: Он поддерживает последовательный синхронный интерфейс (SSI), инкрементальный энкодер, потенциометр и аналоговые (напряжение или ток) датчики положения. Тип входа выбирается программно.

В: Сколько датчиков давления можно подключить?
А: Для попеременного управления положением/силой можно подключить до двух выносных датчиков давления. Для управления положением/давлением достаточно одного датчика.

В: Какие варианты связи доступны?
А: Стандартная комплектация: последовательный порт RS232 (на передней панели) для настройки с помощью программного обеспечения Atos Z-SW.
Опция BP: PROFIBUS DP (передняя панель) для связи по полевой шине.
Опция BC: CANopen (задний разъем) для связи по полевой шине.

В: Как настраивается и оптимизируется контроллер?
А: Конфигурация и настройка выполняются с помощью программного обеспечения Atos Z-SW через последовательный порт RS232. Параметры включают динамику ПИД-регулятора, масштабирование, ограничения, конфигурацию цифрового ввода/вывода и обработку ошибок.

В: Какой блок питания рекомендуется для этого контроллера?
А: Требуется стабилизированный или выпрямленный/фильтрованный источник постоянного тока напряжением 24 В. Для выпрямленных источников питания добавьте не менее 10 000 мкФ/40 В для однофазных или 4700 мкФ/40 В для трехфазных выпрямителей.
