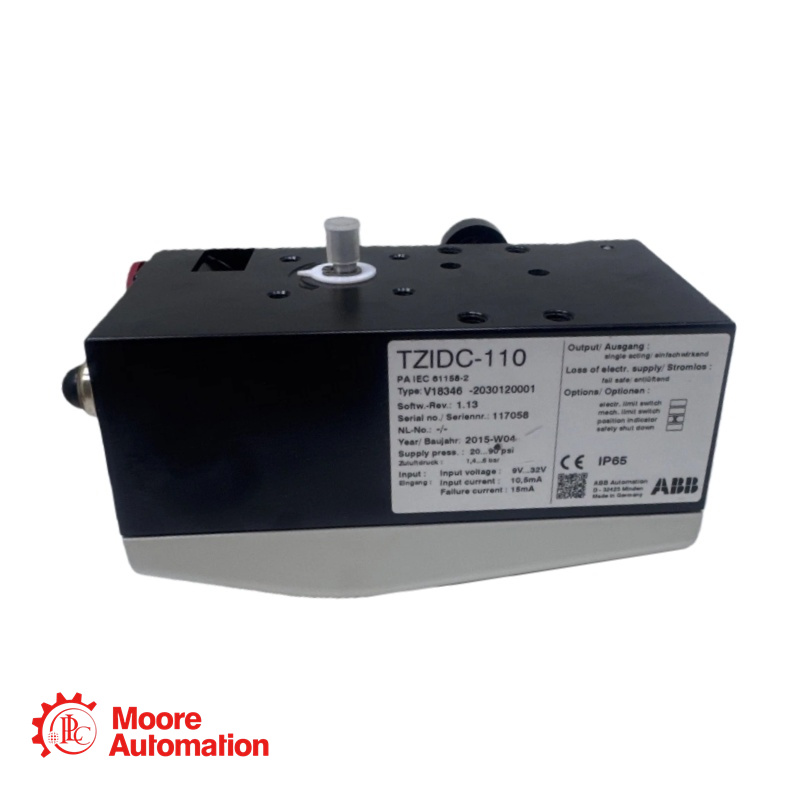

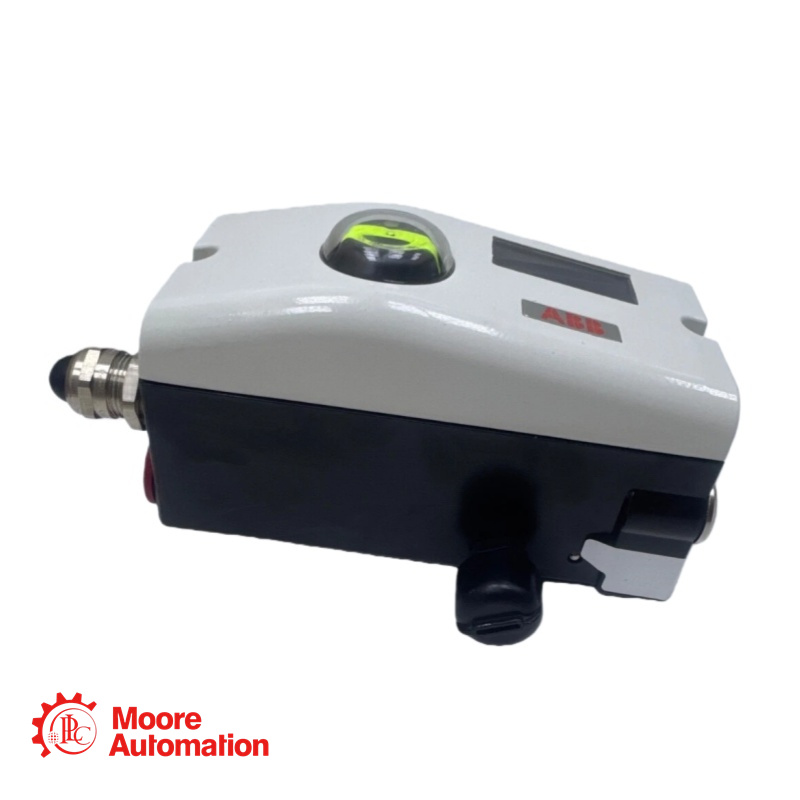

Цифровой позиционер ABB TZIDC-110

Как связаться?

Нажмите, чтобы связаться с Наш Менеджер по продажам: Фрида

Откройте для себя этот продукт

Профиль PROFIBUS: Электропневматические приводы V3.0
Физический уровень: соответствует стандарту IEC 61158-2
Скорость передачи: 31,25 Кбит/с
Напряжение питания шины: от 9,0 до 32,0 В постоянного тока.
Максимально допустимое напряжение: 35 В постоянного тока.
Входной ток: 10,5 мА
Ток в случае ошибки: 15 мА (10,5 мА + 4,5 мА)
Название устройства: TZIDC-X10
Диапазон адресов шины: от 0 до 126 (по умолчанию: 126)
Перемещение исполнительного механизма:
Угол поворота (диапазон измерений): 270°
Диапазон рабочих углов для линейных актуаторов: мин. 25°, макс. 45°
Диапазон рабочих параметров поворотных приводов: мин. 25°, макс. <270°
Ограничение хода привода: свободно настраивается от 0 до 100% от общего хода (минимальный диапазон >20%).
Увеличение времени перемещения привода: от 0 до 200 секунд, регулируется отдельно для каждого направления (только с пневматической системой с защитой от сбоев).
Предельное время мертвой зоны (параметр мониторинга): от 0 до 200 секунд
Пневматические соединения: Варианты резьбы: 1/4-14 NPT, 1/4-18 NPT, M20 x 1.5, G 1/4, Rc 1/4
Стандартное давление подачи сжатого воздуха: от 1,4 до 6,0 бар (от 20 до 90 фунтов на квадратный дюйм).
Давление подачи сжатого воздуха (морская версия): от 1,6 до 5,5 бар (от 23 до 80 фунтов на квадратный дюйм).
Производительность по воздуху (при 1,4 бар / 20 psi): >5 кг/ч (~3,9 Нм³/ч / 2,3 ст. куб. фута в минуту)
Производительность по воздуху (при 6,0 бар / 90 psi): >13 кг/ч (~10 Нм³/ч / 6 стандартных кубических футов в минуту)
Расход воздуха (в режиме ожидания): <0,03 кг/ч (<0,015 стандартных кубических футов в минуту), независимо от давления подачи
Разрешение (АЦП): >16 000 шагов
Частота дискретизации: 20 мс
Влияние температуры окружающей среды: ≤0,5% на каждые 10 К (эталонное значение: 20 °C)
Влияние вибрации: ≤1% при ускорении до 10 g и частоте 80 Гц.
Диапазон рабочих температур (эксплуатация, хранение, транспортировка): от -40 до +85 °C (от -40 до 185 °F)
Относительная влажность (в рабочем режиме): до 95% (среднегодовое значение), образование конденсата допустимо при закрытом корпусе и включенной подаче воздуха.
Относительная влажность (при транспортировке/хранении): до 75% (среднегодовая).

Площадь использования

Нефть и газ
Химическая и нефтехимическая промышленность
Фармацевтика и биотехнология
Производство электроэнергии
