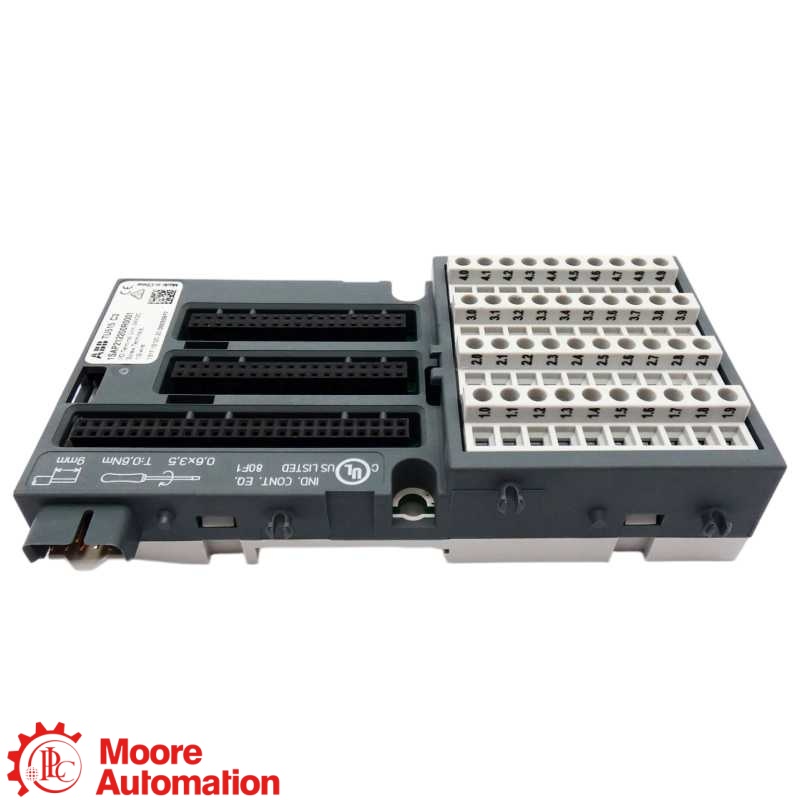

Терминальный блок ввода/вывода ABB TU515 C3 1SAP212200R0001
Терминальный блок ввода/вывода ABB TU515 C3 1SAP212200R0001
Терминальный блок ввода/вывода ABB TU515 C3 1SAP212200R0001

Терминальный блок ввода/вывода ABB TU515 C3 1SAP212200R0001

Система ABB AC500 · Терминальный блок ввода/вывода

TU515 C3 1SAP212200R0001

Он TU515 C3 1SAP212200R0001 Это терминальный блок ввода/вывода ABB для модулей ввода/вывода ABB AC500. Он обеспечивает винтовые клеммы для подключения питания 24 В постоянного тока и позволяет подключать до 32 каналов ввода/вывода, сгруппированных в четыре группы по восемь.

ТИП ПРОДУКТАТерминальный блок ввода/вывода
ПЛАТФОРМАСистема ABB AC500
СЕТЬ4 × 8 каналов
Емкость ввода/выводаМАКС. 32 КАНАЛА
ПРОИЗВОДИТЕЛЬАББ
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
АББ ● Терминальный блок ввода/вывода
Клеммная база ввода/вывода ABB AC500

TU515 C3 1SAP212200R0001

Терминальный блок ввода/вывода

Максимум 32 канала

РОЛЬ МОДУЛЯ
TU515 C3 1SAP212200R0001 Это терминальный блок ввода/вывода ABB для модулей ввода/вывода ABB AC500. Он обеспечивает винтовые клеммы для подключения до 32 каналов ввода/вывода; должен соответствовать установленному модулю ввода/вывода AC500 и схеме подключения на месте установки.
ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ
Для TU515 C3 1SAP212200R0001Перед заменой подтвердите код заказа 1SAP212200R0001, питание 24 В постоянного тока, винтовые клеммы, совместимость с модулем ввода-вывода AC500, соединения групп ввода-вывода и распределение групп ввода-вывода.
👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275

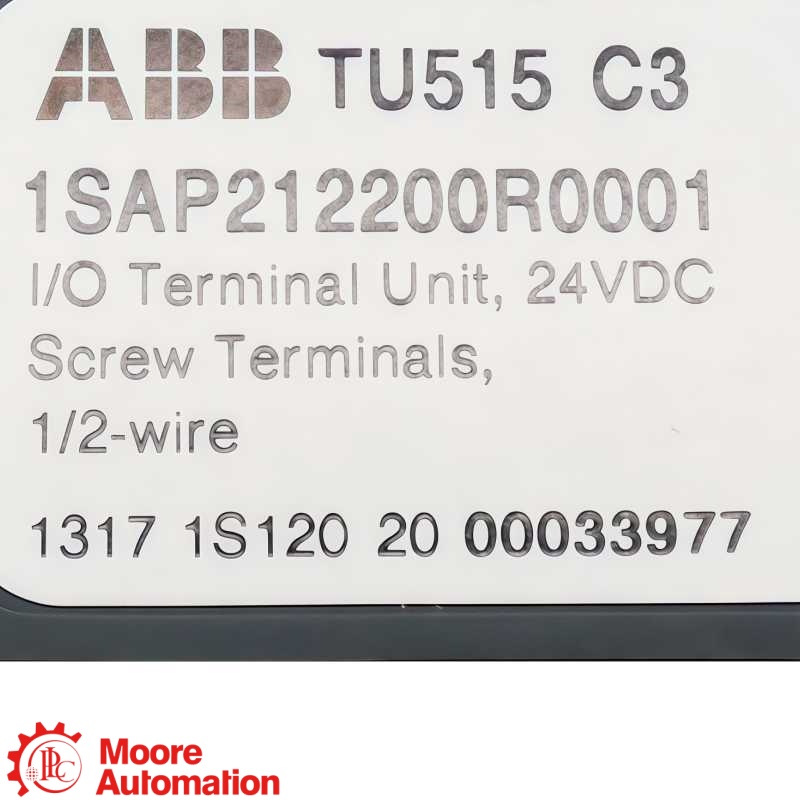

РАЗБОР НОМЕРА ЗАКАЗА

Как структурирован справочный документ TU515 C3 1SAP212200R0001

ТУ515
семейство терминальных устройствМодули ввода/вывода ABB AC500
C3
Маркировка комплектацииC3 · маркировка предоставленной конфигурации
1SAP212200R0001
Точный код заказа ABB24 В постоянного тока · винтовые клеммы
СПРАВОЧНЫЕ ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЯ

Технические характеристики

ABB AC500 ↗
Терминальный блок ввода/вывода TU515 C3 1SAP212200R0001

Технические данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

МОДЕЛЬTU515 C3 1SAP212200R0001
СИСТЕМАABB AC500
ГРУППЫ ВВОДА/ВЫВОДА4 × 8 каналов
Емкость ввода/выводаМаксимум 32 канала
В руководстве по оборудованию ABB 3ADR010278 указано, что TU515 C3 1SAP212200R0001 — это клеммная колодка с винтовым креплением для модулей ввода/вывода ABB AC500, работающая от напряжения 24 В постоянного тока.
Официальная проверка продукта Проверять TU515 C3 1SAP212200R0001Перед заказом проверьте установленный модуль ввода-вывода AC500, источник питания 24 В постоянного тока, распределение групп ввода-вывода, проводку ввода-вывода на местах и ​​проводку клемм.
ОБЩАЯ ИНФОРМАЦИЯ −
БрендАББ
Номер деталиTU515 C3 1SAP212200R0001
Тип продуктаТерминальный блок ввода/вывода
Семейство продуктовABB AC500
Статус моделиТочный код заказа ABB
ПлатформаABB AC500
Ввод/вывод и упорядочивание ＋
Маркировка комплектацииЭН
Официальный код заказа1SAP212200R0001
Текущая заменаСоответствует установленному модулю ввода/вывода AC500.
Емкость ввода/вывода и мощность ＋
группировка ввода/вывода4 группы по 8 каналов
пропускная способность ввода/выводаМаксимум 32 канала в 3 группах по максимум 8 каналов.
Источник питания24 В постоянного тока
Максимально допустимый ток10 А через UP, UP3 и ZP
ДокументацияРуководство по оборудованию ABB 3ADR010278
УСТАНОВКА И СОВМЕСТИМОСТЬ ＋
Ссылка: Убедитесь в наличии установленного модуля ввода/вывода AC500, заземленного крепления на DIN-рейку или стену, источника питания 24 В постоянного тока, кабелей ввода/вывода и назначения полевых клемм.
Источник: Руководство по оборудованию ABB 3ADR010278, раздел TU515.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое TU515 C3 1SAP212200R0001 Для чего используется?＋

TU515 C3 1SAP212200R0001 Это терминальное устройство для модулей ввода-вывода ABB AC500. Оно обеспечивает питание, полевые клеммы и сетевые соединения для установленного модуля ввода-вывода AC500.

Какой официальный код заказа для TU515 C3 1SAP212200R0001?＋

TU515 C3 1SAP212200R0001 Используется код заказа ABB 1SAP212200R0001; TU515 C3 обозначает версию с винтовыми клеммами Ethernet.

Какие параметры источника питания и тока применяются к TU515 C3 1SAP212200R0001?＋

TU515 C3 1SAP212200R0001 Рассчитан на напряжение 24 В постоянного тока. Максимально допустимый суммарный ток составляет 10 А через клеммы питания UP, UP3 и ZP.

Какие сетевые коннекторы... TU515 C3 1SAP212200R0001 предоставлять?＋

TU515 C3 1SAP212200R0001 Предусмотрены винтовые клеммные соединения для четырех групп по восемь каналов ввода/вывода. Распределение каналов организовано в четыре группы по восемь каналов ввода/вывода.

Сколько каналов ввода/вывода может быть TU515 C3 1SAP212200R0001 поддерживать?＋

TU515 C3 1SAP212200R0001 Поддерживает до 32 каналов ввода/вывода, организованных в четыре группы по восемь каналов; распределение определяется установленным модулем связи ввода/вывода.

Как следует поступить? TU515 C3 1SAP212200R0001 Быть смонтированным и заземленным?＋

TU515 C3 1SAP212200R0001 Может устанавливаться горизонтально или вертикально и заземляться через заземленную DIN-рейку или с помощью винтов для настенного монтажа.

Какую информацию следует предоставить при оформлении заказа? TU515 C3 1SAP212200R0001?＋

Для TU515 C3 1SAP212200R0001Укажите полный код заказа, установленный модуль ввода-вывода AC500, количество, схему подключения 24 В постоянного тока, расположение модулей ввода-вывода на месте установки, распределение по группам ввода-вывода и детали монтажа.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Проверьте свою конфигурацию с помощью Frida.

Для проверки совместимости, наличия и сроков поставки сообщите полный номер заказа и подробную информацию о применении.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Информация о продукте для
TU515 C3 1SAP212200R0001

Официальный артикул производителя для ABB TU515 C3 1SAP212200R0001.

Руководство по эксплуатации оборудования ABB AC500

В руководстве по оборудованию ABB 3ADR010278 описаны терминальные устройства TU515, включая возможность подключения 32 каналов, питание 24 В постоянного тока, ограничения тока, монтаж и заземление.

ОФИЦИАЛЬНОЕ РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ОБОРУДОВАНИЯ ↗

Свяжитесь с нами для получения поддержки

Укажите полную модель, количество и ваш технический вопрос или вопрос, касающийся покупки.

Технические характеристики, представленные на этой странице, основаны на руководстве по оборудованию ABB 3ADR010278 для TU515.

ВЗАИМОСВЯЗЬ С ПРОДУКТОМ ABB AC500

Как модуль TU515 C3 1SAP212200R0001 встраивается в систему ABB AC500

АББ это бренд; Система ABB AC500 является семейством продуктов; и TU515 C3 1SAP212200R0001 Это терминальный блок ввода/вывода ABB для модулей ввода/вывода ABB AC500, идентифицируемый по точному коду заказа 1SAP212200R0001.

АББ · БРЕНД
Система ABB AC500Терминальный блок ввода/вывода
СИСТЕМНАЯ РОЛЬ

Терминальный блок ввода/вывода

Обеспечивает питание 24 В постоянного тока и винтовые клеммы для подключения установленного модуля ввода-вывода AC500.

Емкость ввода/вывода

Максимум 32 канала

Четыре группы по восемь каналов ввода/вывода обеспечивают максимальную пропускную способность в 32 канала.

Емкость ввода/вывода и мощность

4 × 8 каналов · 24 В постоянного тока

Перед заменой необходимо убедиться, что установленный модуль ввода-вывода AC500, источник питания 24 В постоянного тока, проводка ввода-вывода и расположение винтовых клемм соответствуют указанным параметрам.

Системные взаимоотношения: Проверьте код заказа 1SAP212200R0001, установлен модуль ввода-вывода AC500, силовую проводку, проводку полевого ввода-вывода и распределение групп ввода-вывода.
ОБЛАСТИ ПРИМЕНЕНИЯ

Интеллектуальная карта приложения для TU515 C3 1SAP212200R0001

Интеграция ввода/вывода AC500Подключите совместимые модули ввода-вывода AC500 к терминальному устройству.
Распределение ввода/вывода на местахВыделите до 32 каналов ввода-вывода в четырех группах по восемь.
ЦЕНТР ПРИЛОЖЕНИЙ TU515 C3 1SAP212200R0001 Клеммная муфта 24 В постоянного тока для модулей ввода/вывода AC500
Подключение ввода/выводаИспользуйте винтовые клеммы для четырех групп по восемь каналов ввода/вывода.
Подбор монтажных решенийПеред заменой убедитесь в наличии заземления для монтажа на DIN-рейку или стену, клемм питания, модуля ввода/вывода AC500 и полевой проводки.
