Терминальный блок ABB TU505 1SAP210200R0001 FBP
Терминальный блок ABB TU505 1SAP210200R0001 FBP
Терминальный блок ABB TU505 1SAP210200R0001 FBP

Терминальный блок ABB TU505 1SAP210200R0001 FBP

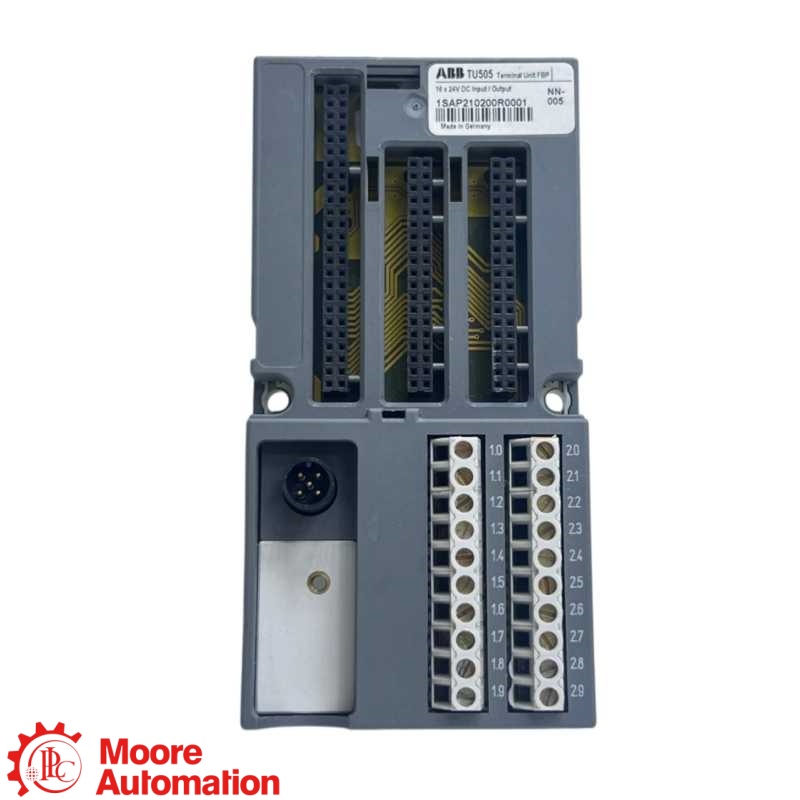

Система ABB AC500 · Клеммная колодка FBP с винтовыми клеммами

TU505 1SAP210200R0001

Он TU505 1SAP210200R0001 Это терминальное устройство ABB для модулей ввода-вывода, совместимых с FBP. Оно обеспечивает винтовые клеммы 24 В постоянного тока, один 5-контактный разъем M12 FieldBusPlug и 16 каналов ввода-вывода, сгруппированных в две группы по восемь.

ТИП ПРОДУКТАТерминальный блок FBP
ПЛАТФОРМАСистема ABB AC500
ПОЛЕВОЙ АВТОБУСM12 5-полюсный
Емкость ввода/вывода16 КАНАЛОВ
ПРОИЗВОДИТЕЛЬАББ
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
АББ ● Клеммный блок FBP с винтовыми клеммами
Клеммный блок ABB AC500 FBP

TU505 1SAP210200R0001

Клеммный блок FBP с винтовыми клеммами

16 каналов ввода/вывода

РОЛЬ МОДУЛЯ
TU505 1SAP210200R0001 Это клеммная колодка ABB для модулей ввода-вывода, совместимых с FBP. Она обеспечивает винтовые клеммы для подключения к полевой сети и один 5-контактный разъем M12 FieldBusPlug; должна соответствовать установленному модулю ввода-вывода, совместимому с FBP, источнику питания 24 В постоянного тока и схеме подключения FieldBusPlug.
ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ
Для TU505 1SAP210200R0001Перед заменой подтвердите код заказа 1SAP210200R0001, питание 24 В постоянного тока, винтовые клеммы, совместимость с модулем ввода-вывода FBP, подключение M12 FieldBusPlug и двухгрупповое распределение ввода-вывода.
👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
РАЗБОР НОМЕРА ЗАКАЗА

Как структурирован справочный документ TU505 1SAP210200R0001

ТУ505
модель терминального устройстваКлеммная колодка FBP · винтовые клеммы
1SAP210200R0001
Точный код заказа ABBартикул ABB
СПРАВОЧНЫЕ ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЯ

Технические характеристики

ABB AC500 ↗
Клеммный блок TU505 1SAP210200R0001 FBP с винтовыми клеммами

Технические данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

МОДЕЛЬTU505 1SAP210200R0001
СИСТЕМАABB AC500
ПОЛЕВАЯ ШЛАНГM12 5-полюсный
Емкость ввода/вывода16 каналов ввода/вывода
В техническом описании ABB TU505/TU506 указано, что TU505 1SAP210200R0001 — это устройство с винтовыми клеммами на 24 В постоянного тока для модулей ввода-вывода, совместимых с технологией FBP.
Официальная проверка продукта Проверять TU505 1SAP210200R0001Перед заказом необходимо убедиться в наличии установленного FBP-совместимого модуля ввода-вывода, источника питания 24 В постоянного тока, двухгруппового распределения ввода-вывода, кабелей FieldBusPlug и клеммной проводки.
ОБЩАЯ ИНФОРМАЦИЯ −
БрендАББ
Номер деталиTU505 1SAP210200R0001
Тип продуктаКлеммный блок FBP с винтовыми клеммами
Семейство продуктовABB AC500
Статус моделиТочный код заказа ABB
ПлатформаABB AC500
ПОЛЕВОЙ АВТОБУС И ЗАКАЗ ＋
Интерфейс связи5-контактный полевой разъем M12 FieldBus
Официальный код заказа1SAP210200R0001
Фаза жизненного циклаКлассический
Емкость ввода/вывода и мощность ＋
Разъем FieldBusM12, 5-контактный полевой разъем FieldBus
пропускная способность ввода/вывода16 каналов ввода/вывода, разделенных на 2 группы по 8.
Источник питания24 В постоянного тока
Максимально допустимый ток10 А через UP, UP3 и ZP
ДокументацияТехническое описание ABB TU505/TU506
УСТАНОВКА И СОВМЕСТИМОСТЬ ＋
Ссылка: Убедитесь в наличии установленного модуля ввода-вывода, совместимого с FBP, заземленного крепления на DIN-рейку или стену, источника питания 24 В постоянного тока, сетевой кабельной разводки и распределения полевых клемм.
Источник: Технические характеристики ABB TU505/TU506, разделы TU505 и TU508-ETH.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое TU505 1SAP210200R0001 Для чего используется?＋

TU505 1SAP210200R0001 Это терминальный блок для модулей ввода-вывода ABB, совместимых с протоколом FBP. Он обеспечивает питание, полевые клеммы и сетевые соединения для установленного модуля ввода-вывода, совместимого с протоколом FBP.

Какой официальный код заказа для TU505 1SAP210200R0001?＋

TU505 1SAP210200R0001 Используется код заказа ABB 1SAP210200R0001; TU505 обозначает версию с винтовыми клеммами FBP.

Какие параметры источника питания и тока применяются к TU505 1SAP210200R0001?＋

TU505 1SAP210200R0001 Рассчитан на напряжение 24 В постоянного тока. Максимально допустимый суммарный ток составляет 10 А между клеммами 1,8–2,8 и 1,9–2,9.

Какие сетевые коннекторы... TU505 1SAP210200R0001 предоставлять?＋

TU505 1SAP210200R0001 Предоставляется один 5-контактный разъем M12 FieldBusPlug. Подключение FieldBusPlug и распределение шины определяются установленным модулем ввода-вывода, совместимым с FBP.

Сколько каналов ввода/вывода может быть TU505 1SAP210200R0001 поддерживать?＋

TU505 1SAP210200R0001 Поддерживает 16 каналов ввода/вывода, расположенных в виде двух групп по восемь каналов; распределение определяется установленным коммуникационным модулем FieldBusPlug.

Как следует поступить? TU505 1SAP210200R0001 Быть смонтированным и заземленным?＋

TU505 1SAP210200R0001 Может устанавливаться горизонтально или вертикально и заземляться через заземленную DIN-рейку или с помощью винтов для настенного монтажа.

Какую информацию следует предоставить при оформлении заказа? TU505 1SAP210200R0001?＋

Для TU505 1SAP210200R0001Укажите полный код заказа, установленный модуль ввода-вывода, совместимый с FBP, количество, схему подключения 24 В постоянного тока, схему подключения FieldBusPlug, распределение ввода-вывода на две группы и детали монтажа.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Проверьте свою конфигурацию с помощью Frida.

Для проверки совместимости, наличия и сроков поставки сообщите полный номер заказа и подробную информацию о применении.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Информация о продукте для
TU505 1SAP210200R0001

Официальный справочный статус производителя для ABB TU505 1SAP210200R0001.

Техническое описание ABB TU505/TU506

В техническом описании ABB TU505/TU506 представлены характеристики клеммных блоков TU505 и TU506, включая группировку на 16 каналов, подключение полевой шины M12, питание 24 В постоянного тока, ограничения по току, типоразмеры клемм, монтаж и заземление.

ОФИЦИАЛЬНЫЙ ЛИСТ ДАННЫХ ↗

Свяжитесь с нами для получения поддержки

Укажите полную модель, количество и ваш технический вопрос или вопрос, касающийся покупки.

Технические характеристики, представленные на этой странице, основаны на техническом описании ABB TU505/TU506 для TU505 и TU506.

ВЗАИМОСВЯЗЬ С ПРОДУКТОМ ABB AC500

Как модуль TU505 1SAP210200R0001 встраивается в систему ABB AC500

АББ это бренд; Система ABB AC500 является семейством продуктов; и TU505 1SAP210200R0001 Это терминальное устройство ABB для модулей ввода-вывода, совместимых с FBP, идентифицируемое по точному коду заказа 1SAP210200R0001.

АББ · БРЕНД
Система ABB AC500Клеммный блок FBP с винтовыми клеммами
СИСТЕМНАЯ РОЛЬ

Клеммный блок FBP с винтовыми клеммами

Обеспечивает питание 24 В постоянного тока и винтовые клеммы для подключения установленного модуля ввода-вывода, совместимого с FBP.

Емкость ввода/вывода

16 каналов ввода/вывода

TU505 предоставляет 16 каналов ввода/вывода, сгруппированных в две группы по восемь; распределение зависит от установленного модуля ввода/вывода, совместимого с FBP.

ПОЛЕВАЯ ШИНА И ЭЛЕКТРОПИТАНИЕ

M12 5-контактный · 24 В постоянного тока

Классический статус жизненного цикла, питание 24 В постоянного тока, подключение полевой шины M12 и расположение винтовых клемм перед заменой.

Системные взаимоотношения: Проверьте код заказа 1SAP210200R0001, установленный FBP-совместимый модуль ввода-вывода, силовую проводку, сеть FieldBusPlug и распределение ввода-вывода на две группы.
ОБЛАСТИ ПРИМЕНЕНИЯ

Интеллектуальная карта приложения для TU505 1SAP210200R0001

Интеграция FieldBusPlugПодключите совместимый модуль ввода-вывода, поддерживающий протокол FBP, к архитектуре AC500 FBP.
Распределение ввода/вывода на местахВыделите 16 каналов ввода-вывода в три группы, каждая не более восьми каналов.
ЦЕНТР ПРИЛОЖЕНИЙ TU505 1SAP210200R0001 Клеммная муфта 24 В постоянного тока с винтовыми контактами для коммуникационных модулей FieldBusPlug
Сетевое подключениеИспользуйте 5-контактный разъем M12 FieldBusPlug с установленным модулем ввода-вывода, совместимым с FBP.
Подбор монтажных решенийПеред заменой убедитесь в наличии заземления для монтажа на DIN-рейку или стену, клемм питания, модуля ввода-вывода, совместимого с FBP, и полевой проводки.
