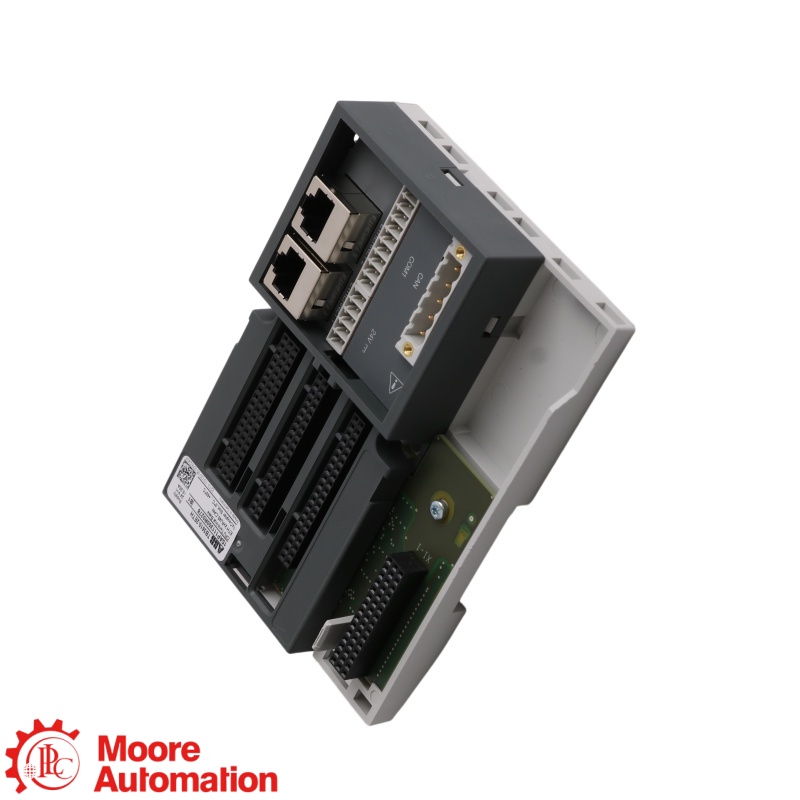

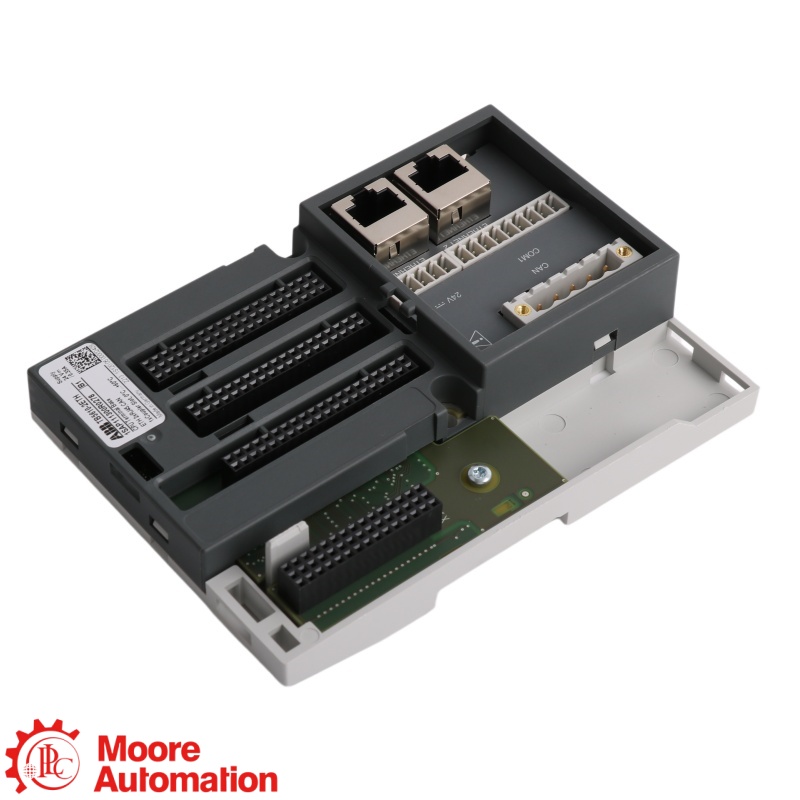

Клеммная база ABB TB561-ETH AC500 V3
Клеммная база ABB TB561-ETH AC500 V3
Клеммная база ABB TB561-ETH AC500 V3

Клеммная база ABB TB561-ETH AC500 V3

ABB AC500 V3 · Клеммная база ЦП

TB561-ETH

Заголовок страницы ABB TB561-ETH относится к конкретной модели клеммной базы AC500 V3 от компании ABB. TB5610-2ETH, заказ 1SAP111300R0278. Он включает в себя один процессор PM56xx-2ETH и один коммуникационный модуль с двумя разъемами Ethernet RJ45, CAN, COM1 и шиной ввода/вывода.

ОФИЦИАЛЬНАЯ МОДЕЛЬTB5610-2ETH
ЭЛТЕРНЕТ2 × RJ45
КОММУНАЛЬНЫЙ СЛОТ1 подключаемый модуль
ПОСТАВЛЯТЬ24 В постоянного тока
ПРОИЗВОДИТЕЛЬАББ
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
⌕ ПОИСКОВЫЕ МОДЕЛИ
АББ ↗Клеммная база AC500 V3
Клеммная база ЦП AC500 V3

TB561-ETH

1SAP111300R0278

Заголовок страницы TB561-ETH · Специфическая модель ABB TB5610-2ETH · 1 слот для процессора · 1 слот для связи · 2 разъема Ethernet RJ45 · CAN · COM1 · Шина ввода/вывода.

РОЛЬ ПРОДУКТА

TB561-ETH Это заголовок страницы, используемый здесь для описания конкретной терминальной базы ABB TB5610-2ETH, на которой устанавливается один процессор PM56xx-2ETH и один коммуникационный модуль, а также осуществляется маршрутизация ETH1, ETH2, CAN, COM1 и шины ввода-вывода S500.

ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ

Подтвердите модель, специфичную для ABB. TB5610-2ETH, номер заказа 1SAP111300R0278Совместимость с процессором PM56xx-2ETH, проводка 24 В постоянного тока, двухсетевая конфигурация, клеммы CAN/COM1 и подключенная станция S500 перед заменой.

👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
РАЗБОР НОМЕРА ЗАКАЗА

Как TB561-ETH соотносится с моделью ABB TB5610-2ETH

ТБ561
Семейство модулейсемейство заголовков страниц
ЭТ
Вариант страницы EthernetКонкретная модель: TB5610-2ETH
1SAP111300R0278
номер заказа ABBПолная ссылка на статью
ПРОВЕРЕННЫЕ ДАННЫЕ ПРОИЗВОДИТЕЛЯ

Технические характеристики

ABB TB561-ETH ↗
TB561-ETH

Технические данные с первого взгляда

Нажмите «+», чтобы развернуть дополнительные характеристики.

ОФИЦИАЛЬНАЯ МОДЕЛЬTB5610-2ETH
ЭЛТЕРНЕТ2 × RJ45
КОММУНАЛЬНЫЙ СЛОТ1 модуль
МАССАПримерно 180 г
Проверка конфигурации

Убедитесь, что ссылка на страницу TB561-ETH соответствует TB5610-2ETH, закажите 1SAP111300R0278, затем проверьте процессор PM56xx-2ETH, две подсети Ethernet, проводку CAN/COM1 и схему ввода-вывода S500.

Общая информация−
БрендАББ
МодельTB561-ETH
Номер заказа1SAP111300R0278
Тип продуктаТерминальная база ЦП AC500 V3
Семейство продуктовAC500 V3 / TB56xx-2ETH
Поддерживается расширениеДо 10 модулей ввода-вывода S500 через установленный процессор PM56xx-2ETH.
Официальные интерфейсы моделей и процессоров+
Заголовок страницы / Модель ABBTB561-ETH / TB5610-2ETH
Слот процессора1 × процессорный модуль PM56xx-2ETH
слот модуля связи1
Интерфейсы процессор-модульШина ввода/вывода, ETH1, ETH2, CAN и COM1
Ethernet-соединения2 разъема RJ45 в отдельных настраиваемых сетях
CAN-соединение1 × съемный 5-контактный разъем для встроенного CAN-шины процессора
Фаза жизненного циклаАктивный
Терминальная база и расширение+
Слоты для процессорных модулей1
Слоты коммуникационных модулей1; также может вмещать один модуль AC500-S.
Расширение ввода/вывода S500До 10 модулей через установленный процессор PM56xx-2ETH
Ethernet-соединенияETH1 и ETH2 должны быть настроены в разных подсетях.
Интерфейсы терминальной базыШина ввода/вывода, ETH1, ETH2, CAN и COM1
Вес неттоПримерно 180 г без процессорного модуля.
аналог для кросс-кантриTB5610-2ETH-XC, заказ 1SAP311300R0278
Электропитание и монтаж+
Подключение к электросетиПитание 24 В постоянного тока через съемный 5-контактный пружинный клеммный блок.
Максимальное потребление тока0,35 А, включая установленный процессор и коммуникационные модули.
Интеграл плавления плавильного элементаМинимум 1 А²с
Пиковый пусковой ток55 А; зависит от установленной конфигурации.
Положение крепленияГоризонтальный или вертикальный
Операционная средаПримените стандартные температурные пределы и пределы снижения мощности системы ABB AC500.
Механическое креплениеМонтаж на DIN-рейку 35 мм или винтовой монтаж с помощью аксессуара TA526.
Ограничения совместимости и установки+
Совместимость процессораКлеммные базы TB56xx-2ETH предназначены только для процессорных модулей PM56xx-2ETH.
конфигурация EthernetETH1 и ETH2 — это независимые интерфейсы ЦП, и для их работы необходимо использовать разные подсети.
Ограничение модуля безопасностиК одному клеммному блоку можно подключить только один модуль AC500-S.
Проверка разъемаНе снимайте клеммную колодку CAN, даже если CAN-шина не используется, и проверьте всю проводку перед включением питания.

Источник: Техническое описание клеммной базы ABB TB56xx, редакция 14, и страницы справки/информации ABB для конкретной модели TB5610-2ETH, заказ 1SAP111300R0278. Значения действительны при соблюдении заявленных ABB условий эксплуатации и совместимости.

Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Почему на этой странице используется TB561-ETH А компания ABB указывает TB5610-2ETH?+
TB561-ETH — это заголовочная ссылка на страницу, указанная для данного продукта, а модель оборудования, специфичная для ABB, — это TB5610-2ETHЗаказ 1SAP111300R0278. При покупке, замене и проверке совместимости необходимо использовать полный официальный номер модели и заказа.
Что означает конкретный TB5610-2ETH Что делает базовая клеммная база?+
TB5610-2ETHПредставленная здесь под названием TB561-ETH, эта плата AC500 V3 предназначена для одного процессора PM56xx-2ETH и одного коммуникационного модуля. Она обеспечивает маршрутизацию соединений ввода-вывода ETH1, ETH2, CAN, COM1 и S500 процессора и, следовательно, не может работать без совместимого процессора.
Включены ли оба порта Ethernet? TB5610-2ETH Встроенный переключатель?+
Нет. TB5610-2ETH Предоставляет доступ к двум независимым встроенным интерфейсам Ethernet установленного процессора PM56xx-2ETH. Интерфейсы ETH1 и ETH2 должны быть настроены в разных подсетях, поэтому их не следует рассматривать как два порта одного неуправляемого коммутатора.
Какие процессоры совместимы с... TB561-ETH Настройка страницы?+
В основе TB5610-2ETH Данная база предназначена только для процессорных модулей ABB PM56xx-2ETH, включая поддерживаемые конфигурации PM5630, PM5650, PM5670, PM5675, PM5680 и PM5685. Точная версия процессора и вариант стандарта/XC должны соответствовать заказу на базу терминала.
Что можно установить в коммуникационный слот TB5610-2ETH?+
TB5610-2ETH Предоставляет один разъем для подключения коммуникационного модуля с поддержкой процессора или одного модуля AC500-S. Необходимо проверить микропрограмму модуля, поддержку процессора и допустимое напряжение питания 24 В постоянного тока, а компания ABB ограничивает количество модулей AC500-S в клеммной базе до одного.
Для чего используются соединения CAN и COM1 на TB5610-2ETH?+
TB5610-2ETH Предоставляет физические точки подключения CAN и COM1 для установленного процессора PM56xx-2ETH. Протокол, скорость передачи данных и проводка настраиваются в приложении для процессора; съемный клеммный блок CAN должен оставаться установленным, даже если этот интерфейс не используется.
Сколько модулей ввода-вывода S500 можно подключить через TB5610-2ETH?+
TB5610-2ETH Поддерживает шину ввода-вывода процессора PM56xx-2ETH и станцию ​​AC500 с возможностью подключения до 10 модулей ввода-вывода S500. Конечное количество ограничено выбранным процессором, совместимостью модулей, энергопотреблением и правилами установки ABB.
В чём заключается альтернатива конкретному варианту для кросс-кантри? TB5610-2ETH модель?+
Стандарт TB5610-2ETH Используется код 1SAP111300R0278; для экстремальных условий эксплуатации используется код 1SAP311300R0278. Оба кода обеспечивают одинаковую роль слота, но установленный процессор и соответствие экологическим требованиям должны соответствовать стандартной системе или системе XC.
Что необходимо подтвердить перед заменой устройства, указанного как TB561-ETH?+
Рассматривайте устройство как ABB. TB5610-2ETH и проверить заказ 1SAP111300R0278, совместимость процессора PM56xx-2ETH, версию Standard/XC, конфигурацию модуля с одним слотом, отдельные подсети ETH1/ETH2, проводку CAN и COM1, полярность 24 В постоянного тока и схему подключения ввода-вывода S500.
СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Подтвердите конфигурацию TB561-ETH / TB5610-2ETH с помощью Frida.

Для проверки совместимости, наличия и сроков поставки укажите заголовок страницы TB561-ETH, модель ABB TB5610-2ETH, полный номер заказа, установленный процессор PM56xx-2ETH, схему сети и расположение портов ввода-вывода S500.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ОФИЦИАЛЬНЫЙ ПАСПОРТ

Информация о продукте ABB TB561-ETH

Официальные технические характеристики продукции ABB для страницы с заголовком TB561-ETH, соответствующей конкретной модели клеммной базы AC500 V3 TB5610-2ETH, заказ 1SAP111300R0278.

Технические данные TB561-ETH

В документации ABB конкретное оборудование TB5610-2ETH описывается как терминальная база AC500 V3 с одним слотом для процессора, одним слотом для коммуникационного модуля, двумя разъемами Ethernet RJ45, одним разъемом CAN, COM1 и шиной ввода-вывода S500. Вес нетто составляет приблизительно 180 г без процессора.

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ↗

Свяжитесь с нами для получения поддержки

Укажите заголовок страницы TB561-ETH, официальную модель TB5610-2ETH, количество, конфигурацию процессора и ваш технический вопрос или вопрос по покупке.

Источник: официальная страница продукта ABB TB5610-2ETH и техническое описание клеммной базы TB56xx, редакция 14, для заказа № 1SAP111300R0278.

Взаимосвязь системы AC500 V3

Как TB561-ETH соотносится с TB5610-2ETH в системе ABB AC500 V3

АББ ↗ — это марка, AC500 V3 — платформа автоматизации, TB561-ETH — запрашиваемый заголовок страницы, TB5610-2ETH — модель терминальной базы, разработанная специально для ABB, а 1SAP111300R0278 — точная конфигурация заказа, используемая с процессорами PM56xx-2ETH.

БРЕНД / ПЛАТФОРМАABB AC500 V3
→
ПОЛНАЯ МОДЕЛЬTB561-ETH
→
КОНФИГУРАЦИЯ / СИСТЕМАTB5610-2ETH · 1SAP111300R0278
Подключение процессора

Один совместимый процессорный модуль PM56xx-2ETH.

Интерфейсы Ethernet

Два независимых интерфейса RJ45 от установленного процессора.

Слот связи

Один слот для совместимого коммуникационного модуля или модуля AC500-S.

Расширение S500

Подключение шины ввода-вывода для подключения до 10 модулей S500 в пределах ограничений процессора и энергопотребления.

СИСТЕМНЫЕ ПРИЛОЖЕНИЯ

Где устанавливается TB561-ETH / TB5610-2ETH в шкаф AC500 V3

Клеммная база AC500 V3

Устанавливает один процессор PM56xx-2ETH и распределяет его базовые соединения.

Официальная модельная идентичность

Заголовок страницы TB561-ETH относится конкретно к TB5610-2ETH, заказ 1SAP111300R0278.

ОСНОВА СИСТЕМЫTB561-ETHAC500 V3
Независимые интерфейсы Ethernet

ETH1 и ETH2 — это отдельные интерфейсы PM56xx-2ETH, для работы которых требуются разные подсети.

CAN, COM1 и шина ввода/вывода

Направляет трафик через CAN-шину, последовательный COM1 и шину ввода-вывода S500 установленного процессора.
