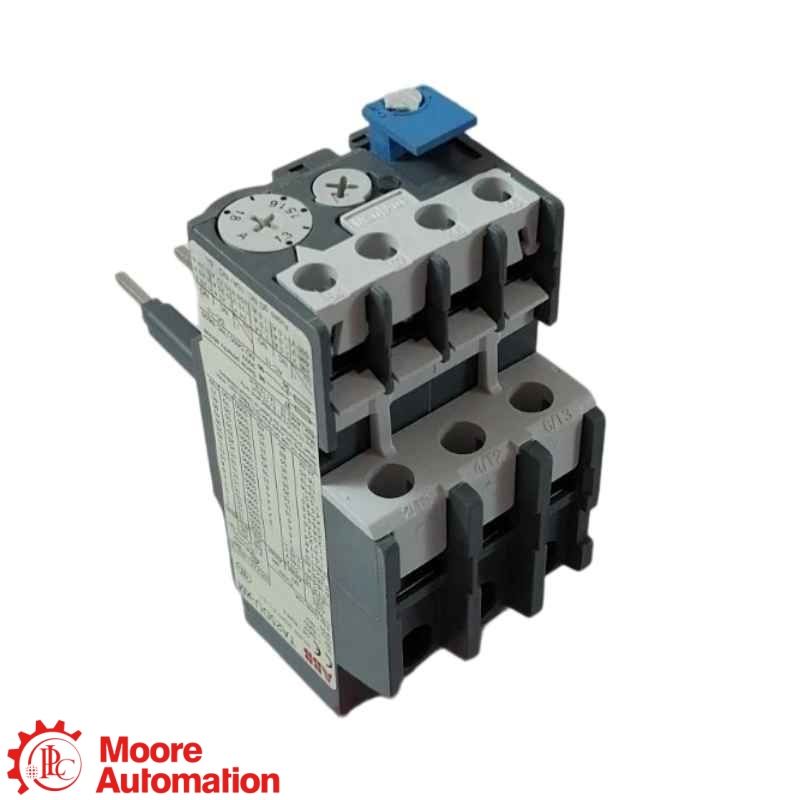

Тепловое реле перегрузки ABB TA25DU-1.8M 1SAZ211201R2025
Тепловое реле перегрузки ABB TA25DU-1.8M 1SAZ211201R2025
Тепловое реле перегрузки ABB TA25DU-1.8M 1SAZ211201R2025

Тепловое реле перегрузки ABB TA25DU-1.8M 1SAZ211201R2025

ПРОВЕРКА АРТИКУЛА ИЗДЕЛИЯ

TA25DU-1.8M

Реле ABB TA25DU-1.8M, код заказа 1SAZ211201R2025, представляет собой трехполюсное тепловое реле перегрузки для защиты пусковых устройств двигателей. Оно обеспечивает регулируемый ток срабатывания 1,30–1,80 А, класс срабатывания 10 А, чувствительность к обрыву фазы и один нормально замкнутый плюс один нормально разомкнутый вспомогательный контакт.

КОД ЗАКАЗА1SAZ211201R2025
ДИАПАЗОН НАСТРОЕК1,30–1,80 А
ТУРИСТИЧЕСКИЙ КЛАСС10А
ПОЛЯ3-полюсный
БРЕНДАББ
ТИП ПРОДУКТАТепловое реле перегрузки
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
ПРОВЕРКАСопоставьте код заказа, диапазон настроек и контактор.
ЗАПРОСИТЬ ЦЕНУ
  • Бренд :

    ABB
  • номер части :

    TA25DU-1.8M 1SAZ211201R2025
  • Описание :

    Thermal Overload Relay
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
ИНФОРМАЦИЯ О ПРОДУКТЕ · ОФИЦИАЛЬНЫЙ ССЫЛОЧНЫЙ НОМЕР ABB
АББ ↗ ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ
Защита двигателя ABB · Термореле перегрузки

TA25DU-1.8M

1SAZ211201R2025 · КЛАСС ПОЕЗДКИ 10A

Термореле перегрузки · регулируемый ток 1,30–1,80 А · три защищенных полюса · чувствительность к обрыву фазы · 1 нормально замкнутый + 1 нормально разомкнутый вспомогательный контакт.

РОЛЬ ПРОДУКТА

TA25DU-1.8M Это трехполюсное тепловое реле перегрузки ABB для защиты пускового устройства двигателя. Оно контролирует длительную перегрузку и обрыв фазы и отключает цепь управления пусковым устройством; оно не обеспечивает прерывание короткого замыкания.

ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ

Подтвердите завершение 1SAZ211201R2025 Код заказа, ток полной нагрузки двигателя, настройка 1,30–1,80 А, совместимая рама контактора ABB AX, режим сброса, проводка вспомогательных контактов и устройство защиты от короткого замыкания перед заменой.

👩‍💼ХОТИТЕ ЛУЧШУЮ ЦЕНУ?ФридаРуководитель отдела продаж 🏆
✉ Электронная почтаsales5@mooreplc.com WhatsApp+86 153 5940 8275
РАЗБОР НОМЕРА ЗАКАЗА

Как устроена эталонная модель TA25DU-1.8M

ABB идентифицирует TA25DU в качестве семейства трехполюсных тепловых реле перегрузки и 1,8 млн. в качестве варианта настройки тока 1,30–1,80 А.

TA25DU
Семья эстафетыТрехполюсное тепловое реле перегрузки ABB
1,8 млн.
Вариант текущих настроекРегулируемый диапазон А: 1,30–1,80 А
ОФИЦИАЛЬНЫЙ ССЫЛОЧНЫЙ НОМЕР ABB

Технические характеристики

ПРОВЕРЬТЕ ПОЛНУЮ КОНФИГУРАЦИЮ
Данные об эксплуатации и защите−
Диапазон настройки1,30–1,80 А
Номинальный рабочий ток1.8 А
Класс путешествия10А
Защищенные столбы3
Номинальное напряжение изоляции690 В
Импульсное выдерживаемое напряжение6 кВ
Чувствительность к обрыву фазы в соответствии с IEC/EN 60947-4-1 и температурная компенсация.
Контакты, сброс и проверка+
Вспомогательные контакты1 NC (95-96) и 1 NO (97-98)
ПерезагрузитьВыбираемый ручной или автоматический сброс
Передние элементы управленияФункции TEST и STO с визуальной индикацией поездки.
Монтаж и координация+
Контактор подходитНепосредственный монтаж с использованием соответствующего блочного контактора ABB AX; проверьте обозначение и выравнивание клемм.

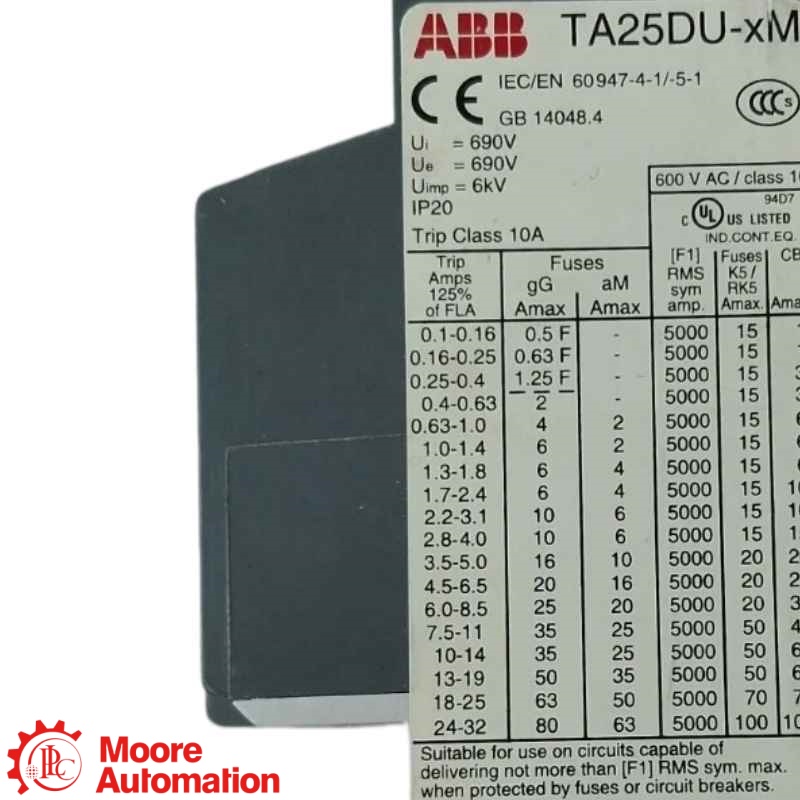

Защита от короткого замыканияABB указывает координацию 6 A gG или 4 A aM для этого варианта длиной 1,30–1,80 Å.
Жизненный циклМодели TA25DU – TA75DU помечены как "ОГРАНИЧЕННЫЙ АССОРТИМЕНТ" с июля 2022 года; необходимо подтвердить наличие и утвержденную замену.
Источник: Каталог ABB по системам защиты и управления электродвигателями и обновление ABB LCM за 2022 год.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое ABB? TA25DU-1.8M Для чего используется?−

АББ TA25DU-1.8M Это трехполюсное тепловое реле перегрузки, защищающее пусковое устройство двигателя от длительной перегрузки и обрыва фазы. Оно рассчитано на ток 1,30–1,80 А и имеет класс срабатывания 10 А, и должно соответствовать току полной нагрузки двигателя, совместимому контактору и вышестоящему устройству защиты от короткого замыкания.

Что означает текущий запас хода и класс поездки? TA25DU-1.8M предоставлять?+

TA25DU-1.8M Предусмотрена регулируемая настройка защиты от перегрузки в диапазоне 1,30–1,80 А с классом срабатывания 10 А. Реле обеспечивает тепловую защиту цепи двигателя, но настройка должна соответствовать номинальному току двигателя, указанному на паспортной табличке, и не должна использоваться в качестве номинального значения защиты от короткого замыкания.

Какие контакты и режимы сброса встроены в TA25DU-1.8M?+

TA25DU-1.8M Включает один нормально замкнутый контакт в точках 95-96 и один нормально разомкнутый контакт в точках 97-98 для прерывания работы контактора и сигнализации отключения. Можно выбрать ручной или автоматический сброс, но допустимый режим должен определяться цепью управления и требованиями безопасности перезапуска.

Значение 1,8 А на TA25DU-1.8M Заменить предохранитель или автоматический выключатель?+

TA25DU-1.8M В качестве верхнего предела значения тепловой перегрузки используется 1,8 А, а не номинальный ток отключения при коротком замыкании. В документации ABB этот вариант соответствует защите 6 А gG или 4 А aM, поэтому фактическое устройство, подключенное к источнику питания, должно соответствовать конструкции пускового устройства и применимому электрическому стандарту.

Каков статус жизненного цикла чего-либо? TA25DU-1.8M?+

TA25DU-1.8M относится к семейству тепловых реле перегрузки TA25DU, которые компания ABB внесла в список как LIMITED с июля 2022 года. Реле все еще может поставляться со склада сервисной службы, но перед заменой, исходя из жизненного цикла, необходимо проверить текущую доступность, утвержденных преемников и совместимость контакторов.

Можно ли заменить TA25DU-1.4M или TA25DU-2.4M? TA25DU-1.8M?+

TA25DU-1.8M Это версия на 1,30–1,80 А. TA25DU-1.4M охватывает диапазон 1,00–1,40 А, а TA25DU-2.4M — 1,70–2,40 А, поэтому перекрывающиеся диапазоны сами по себе не доказывают взаимозаменяемость; необходимо подтвердить код заказа, ток двигателя, тип корпуса контактора, данные о координации и соответствие клемм.

Что необходимо подтвердить перед установкой или заменой? TA25DU-1.8M?+

TA25DU-1.8M Перед включением пускового устройства необходимо проверить его полный код заказа 1SAZ211201R2025, диапазон настройки 1,30–1,80 А, номинальный ток двигателя, обозначение контактора AX, выравнивание клемм, выбор ручного или автоматического сброса, проводку 95-96 и 97-98, условия окружающей среды и наличие защиты от короткого замыкания.

СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Проверьте конфигурацию TA25DU-1.8M с помощью Frida.

Для проверки совместимости предоставьте полную паспортную табличку 1SAZ211201R2025, ток полной нагрузки двигателя, модель контактора ABB AX, защитное устройство, схему управления, режим сброса, количество и место назначения.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Руководства и официальные справочники для
TA25DU-1.8M

Официальная справочная информация производителя ABB о тепловом реле перегрузки TA25DU-1.8M, код заказа 1SAZ211201R2025.

Официальный каталог ABB.

В каталоге продукции ABB Motor Protection and Control устройство TA25DU-1.8M обозначено кодом заказа 1SAZ211201R2025, имеет диапазон настройки 1,30–1,80 А, класс срабатывания 10 А, рекомендуемую защиту от короткого замыкания 6 А gG / 4 А aM и приблизительный вес устройства 0,150 кг.

ОТКРЫТЬ ОФИЦИАЛЬНЫЙ КАТАЛОГ ↗

Свяжитесь с нами для получения поддержки

Пришлите полный код заказа, количество, паспортную табличку двигателя, тип контактора, требования к сбросу, а также ваш технический вопрос или вопрос по закупке.

Технические характеристики ограничиваются описанной конфигурацией TA25DU-M. Перед заказом необходимо подтвердить установленный пусковой механизм, данные двигателя и полную заводскую табличку 1SAZ211201R2025.

Пусковое устройство двигателя ABB · Защита от тепловой перегрузки

Как установить TA25DU-1.8M на пусковое устройство двигателя ABB

АББ является производителем; TA25DU-1.8M это трехполюсное тепловое реле перегрузки; и код заказа. 1SAZ211201R2025 обозначает версию 1,30–1,80 А, класс срабатывания 10А.

СИСТЕМНАЯ РОЛЬ

ЗАЩИТА ОТ ПЕРЕГРУЗКИ ДВИГАТЕЛЯ

При длительной перегрузке или обрыве фазы срабатывает цепь управления пускопередатчиком.

ТЕКУЩИЙ РАЗМЕР

1,30–1,80 А

Номинальный ток двигателя, указанный на паспортной табличке, должен находиться в пределах допустимого диапазона и определять фактическое положение регулятора.

СТАРТОВАЯ ПОСАДКА

ПРЯМОЙ КОНТАКТОРНЫЙ МОНТАЖ

Сопоставьте раму контактора ABB AX, выравнивание клемм и таблицу координации пускового устройства.

Системные взаимоотношения: Перед заменой проверьте ток двигателя, обозначение контактора, напряжение питания, устройство защиты от короткого замыкания, проводку 95-96/97-98, режим сброса и состояние корпуса.

ОБЛАСТИ ПРИМЕНЕНИЯ

Схема применения для TA25DU-1.8M

Защита пускового устройства двигателя

Обеспечивает защиту цепей трехфазных двигателей от длительной перегрузки и обрыва фаз.

Текущие настройки приложения

Регулируемый диапазон тока 1,30–1,80 А; установите регулятор на значение тока полной нагрузки, указанное на паспортной табличке двигателя.

ЦЕНТР ПРИЛОЖЕНИЙ
TA25DU-1.8M
1SAZ211201R2025 · Тепловое реле перегрузки · Класс срабатывания 10А
Интеграция контактора

Непосредственный монтаж с использованием совместимого контактора ABB AX; проверьте выравнивание корпуса и клемм.

Проверка замены

Проверьте полный код заказа, проводку 1 NC + 1 NO, режим сброса, координацию с вышестоящим устройством и состояние жизненного цикла.
