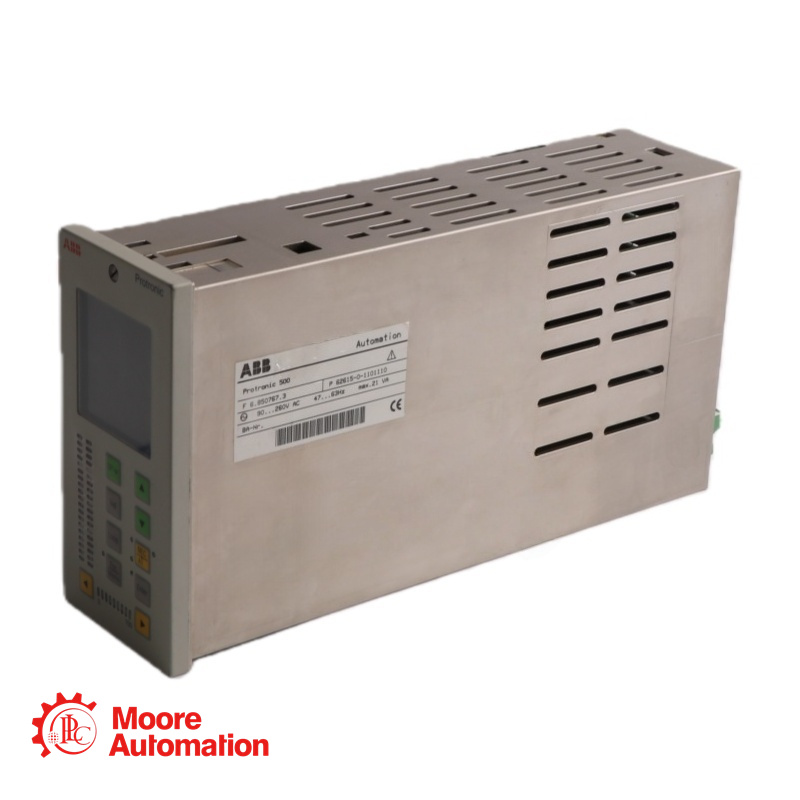

Контроллер ABB Protronic 500 F 6.850041.1 P62615-0-141110

Параметры продукта

Контроллер технологических процессов ABB Protronic 500 — это универсальный модульный контроллер, предназначенный для широкого спектра применений.

Она обеспечивает точное управление, широкие возможности настройки и мощные возможности расширения благодаря множеству слотов для модулей ввода-вывода.

Подходит для установки на переднюю панель, обеспечивает надежную работу в различных технологических условиях с высокой точностью и гибкими возможностями интеграции.

Универсальный вход AI01: настраивается для стандартных сигналов 0/4...20 мА, термопар (типы J, E, K, L, U, R, S, T, B, D), терморезисторов Pt100 (2-/3-/4-проводных) или потенциометров. Разрешение ≤0,01%, точность ≤0,2%. Функции: контроль обрыва линии/обрыва датчика, линеаризация и извлечение квадратного корня. Защита от перегрузки по току/обратной полярности до ±40 мА.
Аналоговый вход AI02: Вход для сигналов в миллиамперах (0/4...20 мА), технические характеристики аналогичны AI01, но без электрической изоляции. Опция для входа 0...10 В (см. код № 310).
Двоичный ввод/вывод: 4 конфигурируемых двоичных входа/выхода. Входное напряжение: 24 В постоянного тока, сигнал 1: 13,0...30,2 В, сигнал 0: -3,0...5,0 В. Выходное напряжение: 24 В внешнего напряжения, сигнал 1: 13,0...30,2 В (0...макс. мА), сигнал 0: -3,0...5,0 В (0...0,15 мА). Частота переключения ≤8 Гц.
Общие характеристики: разрешение ≤0,01%, точность ≤0,2%, температурный эффект ≤0,2%/10°C. Допустимое синфазное напряжение относительно земли устройства ≤±4 В постоянного тока. Допустимое дифференциальное напряжение: 50 мВ. Частота ограничения аппаратного входного фильтра: 7 Гц.
Аналоговый выход: 0/4...20 мА при максимальном сопротивлении 750 Ом, защита от короткого замыкания и обрыва цепи. Диапазон регулирования: 0...≥21 мА. Зависимость от нагрузки: 0,1%/100 Ом. Разрешение ≤0,01%.
Двоичные выходы: см. раздел «Двоичный ввод/вывод» в разделе «Входы».
Питание передатчика: выходное напряжение 20...24 В постоянного тока, 100 мА, защита от короткого замыкания с контролем нагрузки.
Типы контроллеров: 2-точечный ПИД-регулятор, регулятор с переключением режимов нагрева и охлаждения, ступенчатый регулятор, регулятор непрерывного действия (опционально с раздельным диапазоном).
Программист: хранит до 10 программ, каждая из которых состоит из 15 сегментов. Время сегмента: 0...99:59:59 часов.
Настройка: Защищенная паролем конфигурация списка или свободная настройка (через программное обеспечение IBIS_R+ для ПК).
Расширение: 7 слотов для модулей, позволяющих добавлять аналоговые/двоичные входы/выходы, интерфейсы (RS485, RS232, PROFIBUS-DP), часы реального времени и т. д.
Процессор: Разрешение измеренного/корректированного значения ≤0,01%. Время цикла ≥45 мс (базовая настройка без дополнительных модулей). Резервное копирование данных через Flash-EPROM или дополнительную карту памяти.
Версия для переменного тока: 115–230 В переменного тока (90–260 В), 47–63 Гц. Потребляемая мощность: 9 ВА (6 Вт) без модулей + макс. 12 ВА (9 Вт) с модулями. Время задержки при отключении питания >180 В переменного тока >150 мс.
Версия постоянного тока: 24 В (-25...+30%), остаточные пульсации <±3 Вс. Потребляемая мощность: 10 ВА (7 Вт) без модулей + макс. 13 ВА (9 Вт) с модулями. Время срабатывания защиты от перекрытия цепи >20 мс при 0,85 x Uitem. Коэффициент мощности cosφ = 0,7. Внешние предохранители не требуются.
