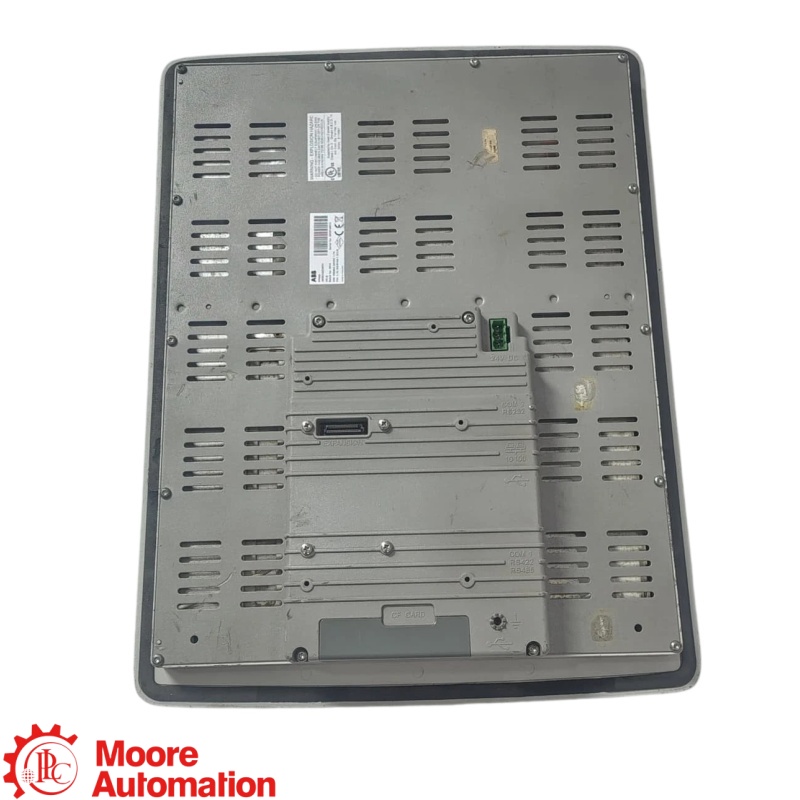

Панель оператора ABB PP865 Panel 800
Панель оператора ABB PP865 Panel 800
Панель оператора ABB PP865 Panel 800

Панель оператора ABB PP865 Panel 800

Панель ABB 800 · Операторский интерфейс HMI

ПП865

Он ABB PP865 Panel 800 — это операторская панель для визуализации промышленных процессов и сенсорного управления. Она сочетает в себе TFT-дисплей с разрешением 1024 × 768 пикселей, встроенные интерфейсы Ethernet, последовательный порт и USB, а настройка осуществляется с помощью Panel Builder 800.

ОТОБРАЖАТЬTFT-LCD · 64 тыс. цветов
РАЗРЕШЕНИЕ1024 × 768 пикселей
ИНТЕРФЕЙСЫEthernet · Последовательный порт · USB
ПОСТАВЛЯТЬ24 В постоянного тока · 20–30 В
ПРОИЗВОДИТЕЛЬАББ
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
АББ ↗Панель оператора 800 HMI
ИНТЕРФЕЙС ЧЕЛОВЕК-МАШИНА PANEL 800

ПП865

ПАНЕЛЬ 800 ВЕРСИЯ 5.1

Панель оператора · Сенсорный TFT-дисплей 1024 × 768 · Интерфейсы Ethernet, последовательный порт и USB · Конфигурация с помощью Panel Builder 800.

РОЛЬ ПРОДУКТА

ПП865 Это операторская панель ABB Panel 800 для визуализации технологических процессов, сенсорного управления, отображения аварийных сигналов, трендов и обработки рецептур. Она конфигурируется в Panel Builder 800 и подключается через встроенные интерфейсы Ethernet, последовательный порт и USB; для PROFIBUS DP требуется дополнительный модуль расширения.

ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ

Подтвердите ABB PP865 Идентификация изделия, источник питания 20–30 В постоянного тока, вырез в панели, заземление, экранированные коммуникационные кабели, совместимость с проектом Panel Builder 800 и подключенной системой перед заменой.

👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
АНАЛИЗ МОДЕЛИ

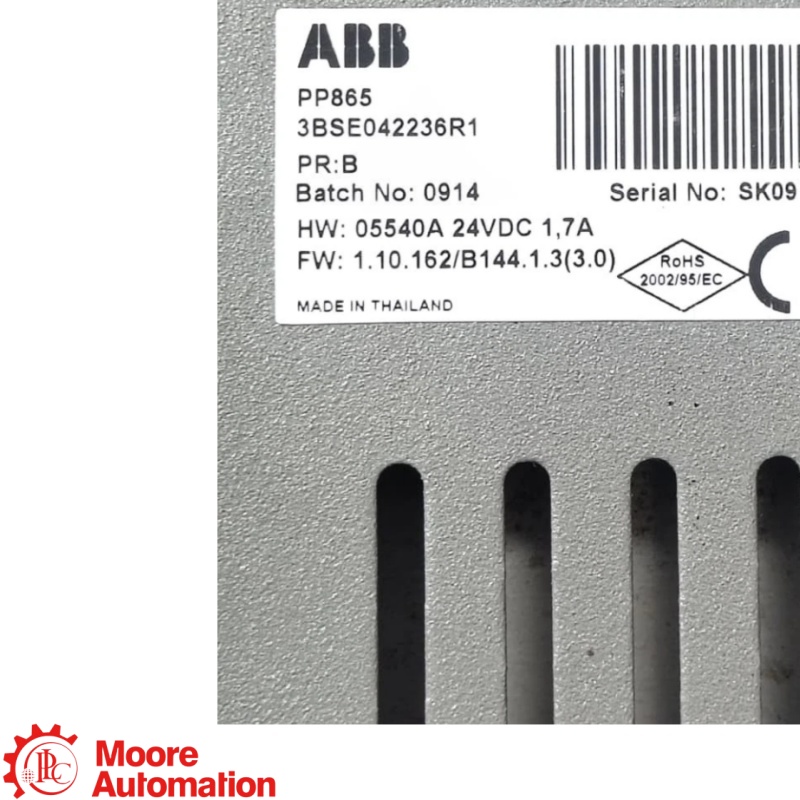

Идентификация модели PP865

ПП865
Полная модель Панель оператора ABB Panel 800
ПРОВЕРЕННЫЕ ДАННЫЕ ПРОИЗВОДИТЕЛЯ

Технические характеристики

ABB PP865 ↗
Общая информация−
БрендАББ
МодельПП865
Семейство продуктовПанель 800, версия 5.1
Тип продуктаПанель оператора человеко-машинного интерфейса
Программное обеспечение для настройкиPanel Builder 800
Основные функцииВизуализация, управление, оповещения, анализ тенденций и рецепты.
Дисплей и память＋
ОтображатьTFT-LCD, 64 тыс. цветов
Разрешение1024 × 768 пикселей
Активная область отображения304,1 × 228,1 мм
Сенсорная поверхностьПолиэстер на стекле, 1 миллион операций на пальцах.
Приложение флешка12 МБ, включая шрифты
Внешнее хранилищеCompactFlash типов I и II
Коммуникационные интерфейсы＋
ЭН1 × экранированный разъем RJ45
Последовательный COM1RS422 / RS485, 25-контактный разъем D-sub "мама"
Последовательный COM2RS232C, 9-контактный разъем D-sub
USB-хостUSB Type A, USB 1.1, максимальный ток 500 мА.
USB-устройствоТип B, USB 1.1
ПРОФИБУС ДПТребуется указанный дополнительный модуль расширения.
Силовая и механическая＋
Источник питания+24 В постоянного тока, 20–30 В постоянного тока
Ток при номинальном напряжении1.2 Нормальный; 1.7 Максимальный
Размеры передней части398 × 304 × 6 мм
Глубина установки60 мм; 160 мм с учетом зазора
Вырез в панели355,5 × 278,5 мм
Масса3,7 кг
Окружающая среда и защита＋
Защита передней частиIP66
Защита сзадиIP20
Вертикальная установкаот 0°C до +50°C
Горизонтальная установкаот 0°C до +40°C
Температура храненияот −20°C до +70°C
Относительная влажностьот 5% до 85%, не конденсирующийся
Совместимость при установке＋
Толщина монтажной пластиныот 1,5 до 9,0 мм
ЗаземлениеПанель и контроллер должны иметь общую опорную точку заземления.
Коммуникационные кабелиЭкранированный; отделен от высоковольтной проводки.
Совместимость проектаПодтвердите проектирование и использование программного обеспечения для панельных систем Panel Builder 800.
Состояние заменыПеред удалением проекта сделайте резервную копию проекта HMI.
подключение контроллераПроверьте выбранный драйвер, распиновку последовательного порта или настройки Ethernet.
Источник: Руководство по установке и обслуживанию панели ABB Panel 800 PP865, версия 5.1, документ 3BSE043448R501. Значения указаны для условий установки, заявленных компанией ABB.
Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое ABB? ПП865 Для чего используется?−
АББ ПП865 Panel 800 — это человеко-машинный интерфейс, отображающий информацию о процессе и позволяющий оператору управлять оборудованием, подтверждать сигналы тревоги, просматривать тенденции и использовать рецепты. Для работы с Panel 800 версии 5.1 необходимо запустить совместимый проект Panel Builder 800 и взаимодействовать через поддерживаемый драйвер контроллера.
Какие коммуникационные интерфейсы встроены в ПП865?＋
ПП865 Предоставляет один экранированный порт Ethernet RJ45, один 25-контактный порт D-sub RS422/RS485, один 9-контактный порт D-sub RS232C, подключения хоста и устройства USB 1.1, а также поддержку CompactFlash. Выбранный драйвер контроллера ABB или стороннего производителя, распиновка кабеля и сетевые настройки должны соответствовать установленной системе.
Делает ПП865 Включает ли это встроенный PROFIBUS DP?＋
Нет. ПП865 Это панель управления, стандартные интерфейсы которой — Ethernet, последовательный порт и USB. Для работы с PROFIBUS DP требуется указанный дополнительный модуль расширения, поэтому аппаратное обеспечение расширения, конфигурация проекта и адресация полевой шины должны быть подтверждены отдельно.
Является ПП865 ПЛК или модуль ввода/вывода?＋
Нет. ПП865 Это панель оператора HMI, а не центральный процессор контроллера и не интерфейс удаленного ввода-вывода. Она визуализирует и отправляет команды оператора через настроенный драйвер связи; контроллер по-прежнему отвечает за выполнение логики управления и обработку полевых операций ввода-вывода.
Может ПП865 Будет ли она заменена непосредственно на более новую модель Panel 800?＋
Не автоматически. Более новые панели Panel 800 могут использовать другие размеры, вырезы, процессоры, порты, версии среды выполнения и требования к преобразованию проекта. Замена возможна только после проверки выреза размером 355,5 × 278,5 мм, источника питания 24 В постоянного тока, средств связи, преобразования проекта в Panel Builder и наличия свободного монтажного пространства.
Что необходимо подтвердить перед установкой или заменой? ПП865?＋
Подтвердите завершение ПП865 Паспортная табличка, полярность 24 В постоянного тока и диапазон 20–30 В, размер передней панели 398 × 304 мм, вырез и зазор 160 мм, защитное заземление, ограничения по ориентации в окружающей среде, проводка Ethernet или последовательный порт, драйвер контроллера, сохраненный проект HMI, системное программное обеспечение и все необходимые разрешения.
СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Подтвердите конфигурацию PP865 с помощью Frida.

Предоставьте полную информацию о плате за PP865, проект Panel Builder, драйвер контроллера, а также сведения о питании и монтаже для проверки совместимости, наличия и сроков поставки.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ОФИЦИАЛЬНЫЙ ПАСПОРТ

Информация о продукте ABB PP865

Официальные данные ABB по оборудованию, установке и техническим характеристикам операторской панели PP865 Panel 800, версия 5.1.

Оборудование и установка PP865

В документации ABB PP865 описывается как панель HMI Panel 800 с сенсорным TFT-дисплеем разрешением 1024 × 768, Ethernet, RS232, RS422/RS485, USB 1.1, поддержкой CompactFlash и питанием от источника постоянного тока 24 В.

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ↗

Свяжитесь с нами для получения поддержки

Отправьте полную модель, количество, версию проекта Panel Builder, интерфейс контроллера, а также ваш технический вопрос или вопрос по закупке.

Источник: Руководство по оборудованию и установке панели ABB Panel 800 PP865 версии 5.1, документ 3BSE043448R501.

СИСТЕМНАЯ ВЗАИМОСВЯЗЬ ABB

Как PP865 вписывается в систему ABB Panel 800

АББ ↗ Panel 800 — это производитель, Panel 865 — платформа человеко-машинного интерфейса, PP865 — это полная модель операторской панели, а совместимость с проектами Panel Builder определяет ее системную роль.

БРЕНД / ПЛАТФОРМАABB · Панель 800
→
ПОЛНАЯ МОДЕЛЬПП865
→
РОЛЬ ПРОДУКТАПанель оператора
ОТОБРАЖАТЬ

1024 × 768 TFT

ИНТЕРФЕЙСЫ

Ethernet · RS232 · RS422/485

ИНСТРУМЕНТ ПРОЕКТА

Panel Builder 800

ПОСТАВЛЯТЬ

24 В постоянного тока

МОНТАЖ И ЗАКУПКА

Что нужно подтвердить для PP865

Функция продукта

Обеспечивает локальную визуализацию процесса, оповещения, отображение трендов и сенсорное управление, взаимодействуя с настроенным контроллером через выбранный драйвер Ethernet или последовательный порт.

Полный идентификатор

ПП865

КОМПОНЕНТ СИСТЕМЫПП865Панель управления PANEL 800
Проверка конфигурации

Перед заменой убедитесь в наличии всех необходимых данных на паспортной табличке PP865, полярности и диапазона напряжения питания 24 В постоянного тока, размера передней панели 398 × 304 мм, размера выреза 355,5 × 278,5 мм, защитного заземления, проводки Ethernet или последовательного порта, драйвера контроллера и сохраненного проекта HMI.

Детали предложения

Укажите полную модель, количество, версию проекта Panel Builder, интерфейс контроллера и детали монтажа.
