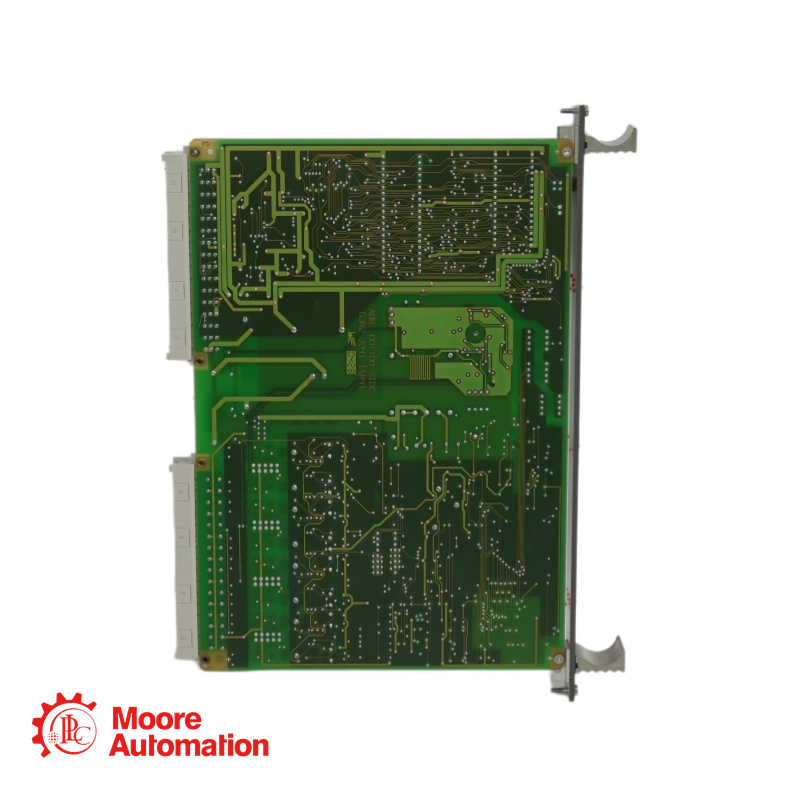

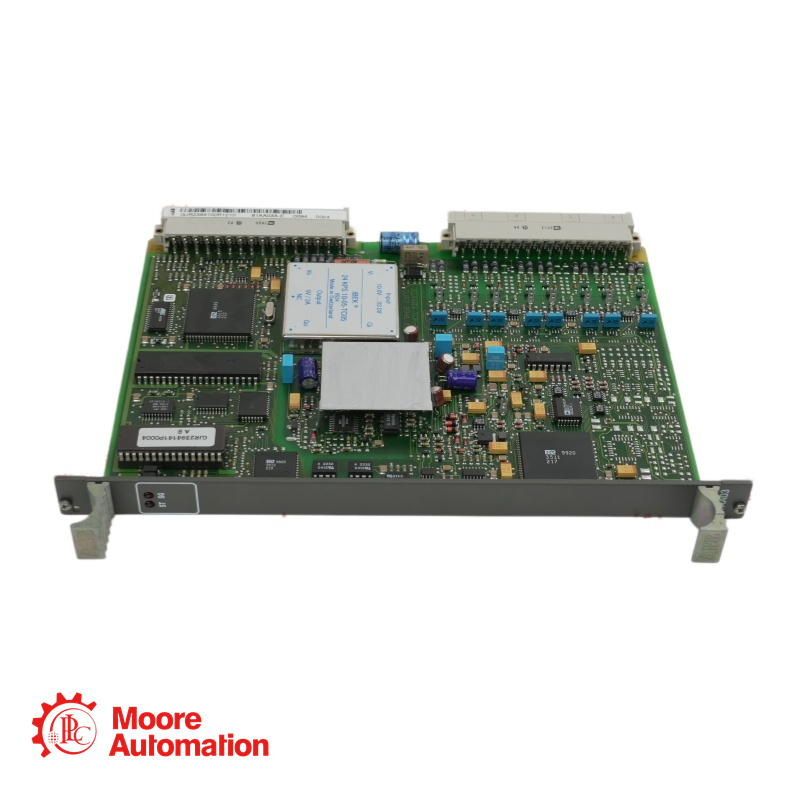

Модуль аналогового выхода ABB GJR2394100R1210 81AA03B-E

Параметр

Спецификация

Производитель

АББ

Номер модели

81AA03B-E

Код заказа / Номер детали

GJR2394100R1210

Тип продукта

Модуль аналогового ввода/вывода

Системная совместимость

Серия Procontrol P14

Аналоговые входы (AI)

4 канала

Аналоговые выходы (АО)

2 канала

Диапазон входного сигнала

0–10 В, ±10 В, 0–20 мА, 4–20 мА (настраивается для каждого канала)

Диапазон выходного сигнала

0–10 В, ±10 В, 0–20 мА, 4–20 мА (настраивается для каждого канала)

Разрешение

12-битный (вход) / 12-битный (выход)

Точность

±0,2% от полной шкалы при 25°C

Частота обновления

20 мс (все каналы)

В чём разница между 81AA03B-E и 81AA03C-E?

Оба модуля имеют одинаковый каталожный номер GJR2394100R1210 и обеспечивают 4 аналоговых входа и 2 аналоговых выхода. Модель 81AA03C-E — это более новая версия, обладающая следующими характеристиками:
Повышена точность: ±0,1% от полной шкалы против ±0,2% от полной шкалы.
Более высокая частота обновления: 10 мс против 20 мс.
Расширенная диагностика (обнаружение обрыва провода)
Обновлена ​​система закупок компонентов для увеличения срока их службы.
Модель 81AA03B-E остается полностью функциональной, проверенной на практике альтернативой, подходящей для большинства задач управления технологическими процессами, где максимальная точность и скорость не являются критически важными.

Сколько аналоговых входов и выходов обеспечивает ABB 81AA03B-E?

Модуль обеспечивает 4 аналоговых входных канала и 2 аналоговых выходных канала, предлагая сбалансированную конфигурацию для типичных контуров управления технологическими процессами, требующих обратной связи от датчиков и управления исполнительными механизмами.

Какие диапазоны сигналов поддерживаются?

Как входные, так и выходные сигналы поддерживают настраиваемые диапазоны:
Напряжение: 0–10 В, ±10 В
Ток: 0–20 мА, 4–20 мА
Каждый канал может быть независимо настроен в соответствии с подключенными полевыми устройствами.

Можно ли использовать 81AA03B-E с передатчиками, питающимися от шлейфа током 4–20 мА?

Да. Аналоговые входы поддерживают токовые сигналы 4–20 мА и могут использоваться с двухпроводными передатчиками, питающимися от шлейфа, при условии правильной настройки с внешними источниками питания или совместимыми оконечными панелями.

Какова частота обновления аналоговых входов на устройстве 81AA03B-E?

Все аналоговые входные каналы обновляются каждые 20 мс (50 Гц), чего достаточно для большинства приложений управления технологическими процессами, включая контуры регулирования температуры, давления и расхода.
