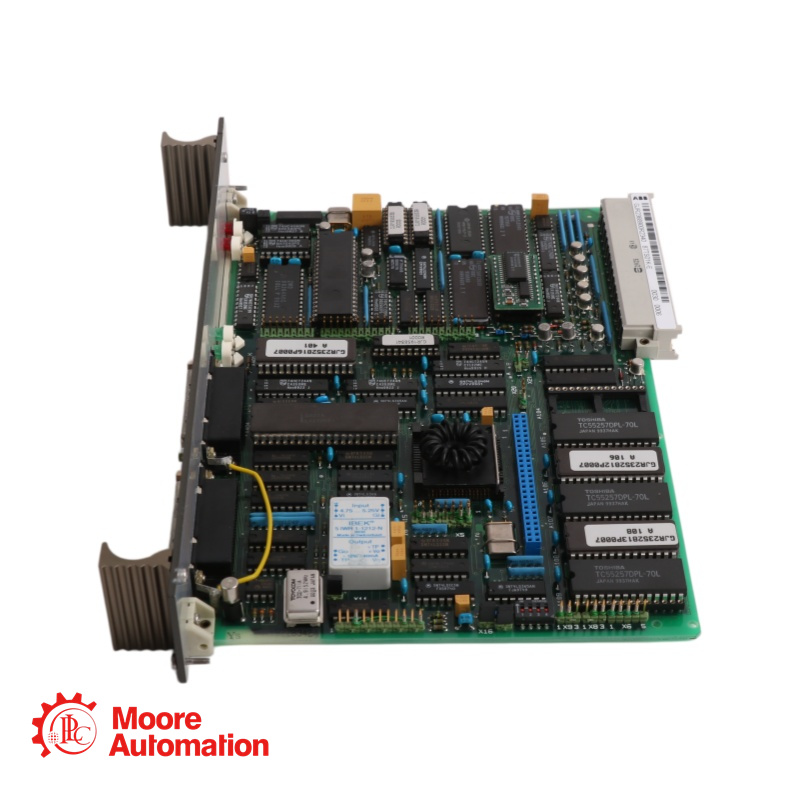

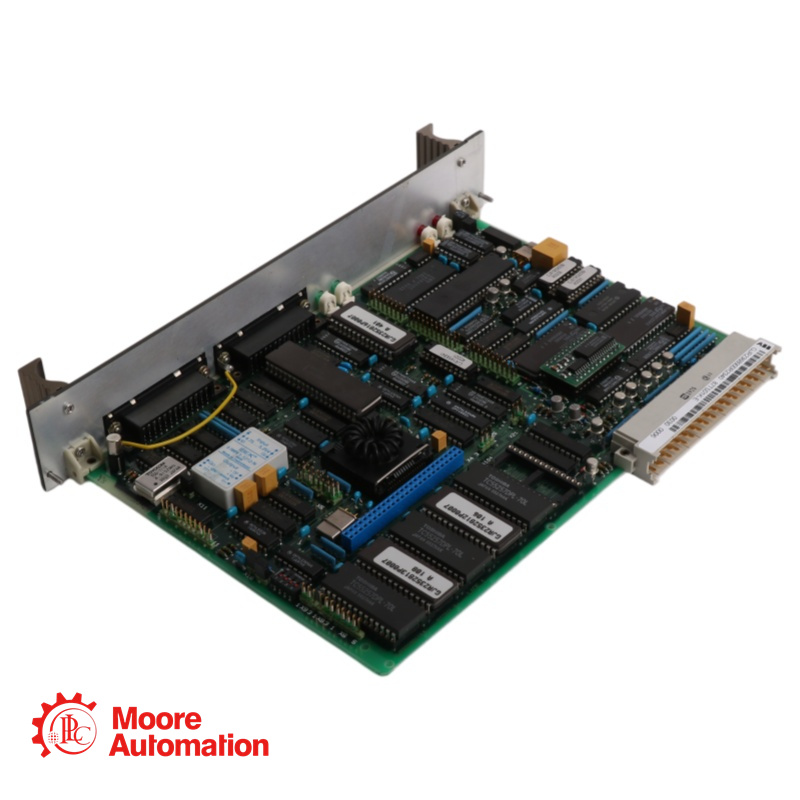

Модуль муфты ABB GJR2368900R1348 87TS01K-E

Параметр

Спецификация

Производитель

ABB (Brown Boveri & Cie)

Номер модели

87TS01K-E

Код заказа / Номер детали

GJR2368900R1348

Тип продукта

Модуль сопряжения / Модуль системного интерфейса

Системная совместимость

Серия PROCONTROL P14

Основная функция

Связь между системами, последовательный интерфейс для внешних систем.

Тип интерфейса

RS232C / RS422 (последовательный интерфейс)

Входное напряжение

25 В макс.

Выходное напряжение

12 В макс.

Выходной ток

10 мА

Ток короткого замыкания

150 мА макс.

Какова основная функция соединительного модуля ABB 87TS01K-E?

Модуль 87TS01K-E представляет собой соединительный модуль, обеспечивающий последовательные интерфейсы связи (RS232C или RS422) для подключения внешних систем к распределенной системе управления PROCONTROL P14. Он обеспечивает возможность подключения станций управления технологическими процессами (POS), систем программирования/диагностики (PDDS), станций диагностики управления (CDS) и внешних компьютеров.

В чём разница между GJR2368900R1348 и другими вариантами 87TS01K-E?

Линейка продуктов 87TS01K-E включает в себя несколько кодов заказа с различными суффиксами. Вариант GJR2368900R1348 специально сконфигурирован для приложений последовательного подключения PROCONTROL P14. Другие варианты (например, R1510, R2200) могут иметь различные конфигурации ввода/вывода, системную совместимость (800xA против PROCONTROL) или функциональную направленность (входной сигнал температуры против коммуникационного подключения).

Какие внешние системы могут подключаться к 87TS01K-E?

Модуль поддерживает подключение к:
POS (станция оператора технологического процесса): для интерфейса оператора и визуализации процесса.
PDDS (Система программирования, диагностики и отображения): для системной инженерии и диагностики.
CDS (Control Diagnosis Station): Для расширенной диагностики на системном уровне.
Внешние компьютеры: любая компьютерная система с совместимыми последовательными интерфейсами RS232C или RS422.

Каковы электрические характеристики последовательного интерфейса?

Модуль принимает входное напряжение до ±25 В и обеспечивает выходное напряжение до ±12 В с максимальным выходным током 10 мА. Предусмотрена защита от короткого замыкания до 150 мА.

Совместим ли прибор 87TS01K-E с системой ABB System 800xA?

Модуль 87TS01K-E разработан в первую очередь для системы PROCONTROL P14. Для систем System 800xA обычно требуются другие модули связи или интерфейсы коммуникации, хотя некоторые варианты семейства 87TS01K-E могут обладать взаимной совместимостью в зависимости от конкретного кода заказа.
