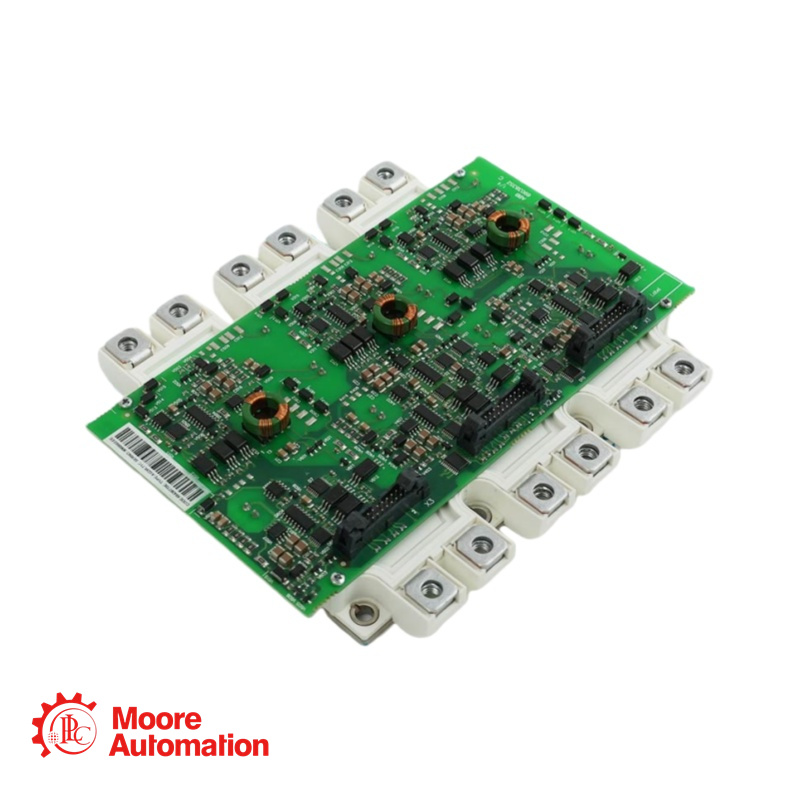

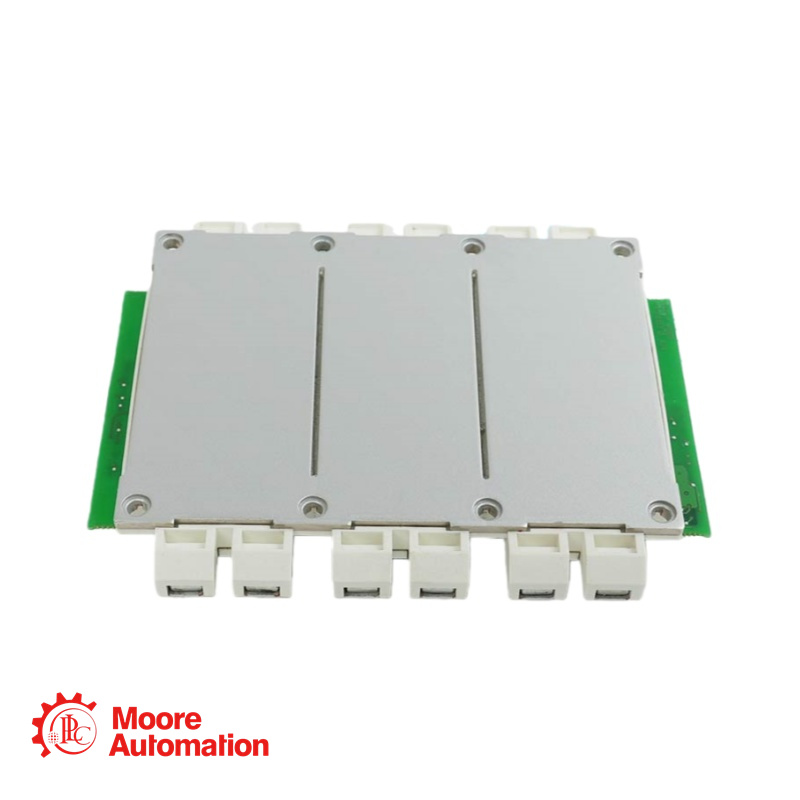

Модуль привода ABB FS450R12KE3/AGDR71C S на IGBT-транзисторах

Нажмите, чтобы связаться!

Менеджер по продажам: Фрида
Телефон/WhatsApp: +86 15359408275
Электронная почта: sales5@mooreplc.com

Подробнее
Напряжение коллектор-эмиттер (V_CES): 1200 В
Постоянный ток коллектора (I_C) при T_C=80°C, T_vj_max=150°C: 450 А
Постоянный ток коллектора (I_C) при T_C=25°C, T_vj_max=150°C: 600 А
Повторяющийся пиковый ток коллектора (I_CM): 900 А
Общая рассеиваемая мощность (P_tot): 2100 Вт
Пиковое напряжение затвор-эмиттер (V_GE): ±20 В
Напряжение насыщения коллектор-эмиттер (V_CE_sat), типичное при I_C=450 А, T_vj=25°C: 1,70 В
Напряжение насыщения коллектор-эмиттер (V_CE_sat), типичное при I_C=450 А, T_vj=125 °C: 2,15 В
Пороговое напряжение затвора (V_GE_th): типичное значение 5,8 В (минимум 5,0 В, максимум 6,5 В)
Заряд затвора (Q_G): типичное значение 4,30 мкКл.
Внутренний резистор затвора (R_G_int): 1,7 Ом
Входная емкость (C_ies): 32,0 нФ
Обратная передаточная емкость (C_res): 1,50 нФ
Ток отсечки коллектор-эмиттер (I_CES): 5,0 мА
Ток утечки затвор-эмиттер (I_GES): 400 нА
Ток короткого замыкания (I_SC): 1800 А
Повторяющееся пиковое обратное напряжение (V_RRM): 1200 В
Постоянный прямой ток постоянного тока (I_F): 450 А
Повторяющийся пиковый прямой ток (I_FRM): 900 А
Номинальное сопротивление при 25°C (R_25): 5,00 кОм
Коэффициент рассеяния при 25°C (P_25): 20,0 мВт
Значение B (B_25/100): 3375 K
Испытательное напряжение изоляции (V_ISO): 2,5 кВ
Расстояние утечки (от клеммы до радиатора): 14,5 мм
Зазор (от клеммы до радиатора): 10,0 мм
Индекс сравнительного отслеживания (CTI): >225
Тепловое сопротивление модуля относительно радиатора (R_th_CH): 0,005 К/Вт
