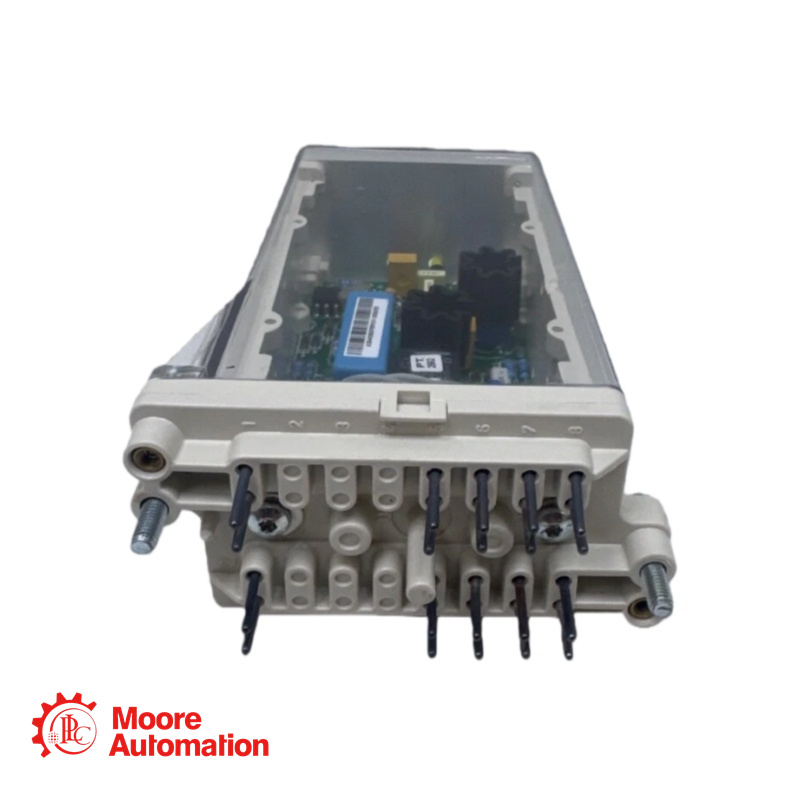

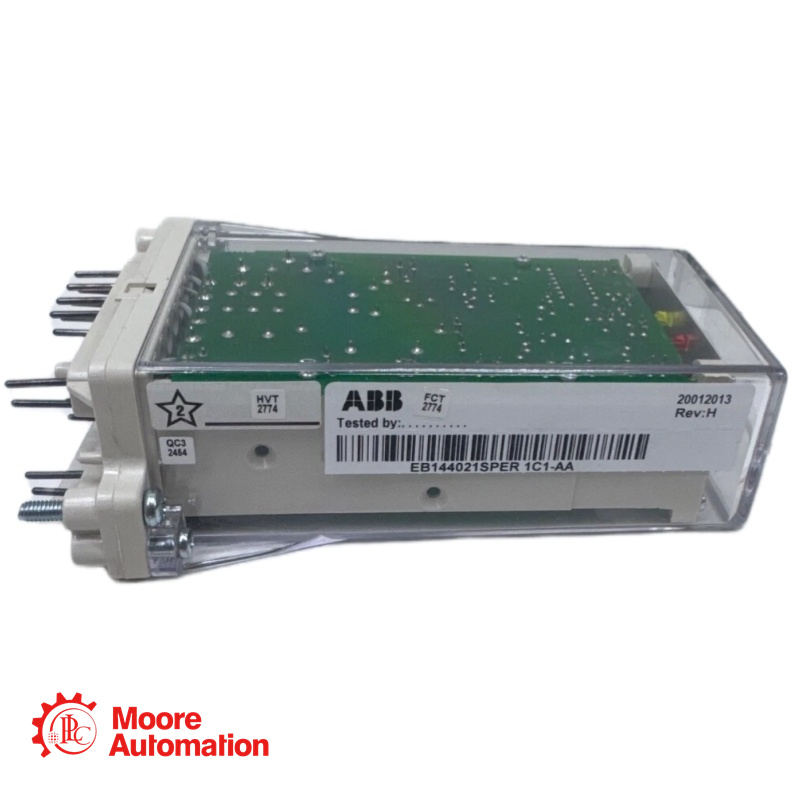

Реле контроля цепи отключения ABB EB144021SPER 1C1-AA

Описаниеион

Реле контроля цепи отключения EB144021SPER 1C1-AA Используется для контроля важных управляющих цепей, таких как цепи управления автоматическими выключателями и разъединителями, а также сигнальные цепи в электроустановках. Как правило, для каждой контролируемой цепи требуется одно контрольное реле. Если необходимо контролировать несколько ответвлений цепи, к одной и той же управляющей цепи можно подключить необходимое количество реле.

Параметры

Напряжение контролируемой цепи: 40-265 В постоянного тока.
Измеряемый ток: 1,5 мА, типичный.
Минимальное остаточное напряжение в контролируемой цепи: >40 В постоянного тока.
Вспомогательное напряжение и ток питания:
Номинальное напряжение Un: 48/60/110/220 В постоянного тока
Рабочее напряжение: 40-265 В постоянного тока
Потребляемый ток, типичный: 7 мА

Часто задаваемые вопросы

В: Что такое EB144021SPER 1C1-AA Правда?
A: Реле Sper 1C1-AAJ имеет механическую конструкцию, совместимую с системой COMBIFLEX. Диапазон напряжения питания реле составляет 40-265 В постоянного тока.
В: Какой ток протекает через... EB144021SPER 1C1-AA использовать?
A: Контрольное реле может быть подключено для приема напряжения питания от контролируемой цепи управления по соединительным проводам цепи драйвера. Однако условием является то, что управляющая катушка контролируемой цепи не должна подвергаться воздействию повышенного потребления тока в размере примерно 7-16 мА, в зависимости от типа контрольного реле, и что остаточное напряжение на контролируемой цепи должно превышать 40 В постоянного тока.
В: В каких приложениях EB144021SPER 1C1-AA Как обычно используется?
А: Он используется для контроля цепей управления автоматическими выключателями, цепей управления разъединителями и сигнальных цепей в энергетических установках и подстанциях.
