8-канальный цифровой выходной модуль ABB DO561 1TNE968902R2201
8-канальный цифровой выходной модуль ABB DO561 1TNE968902R2201
8-канальный цифровой выходной модуль ABB DO561 1TNE968902R2201

8-канальный цифровой выходной модуль ABB DO561 1TNE968902R2201

ABB S500-eCo · ЦИФРОВОЙ ВЫХОД

ДО561

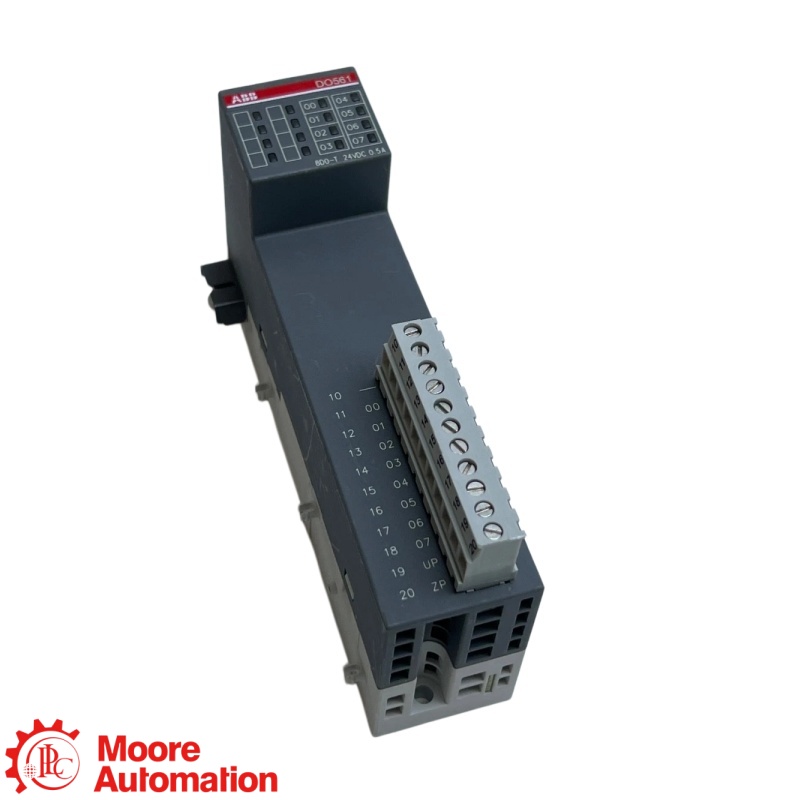

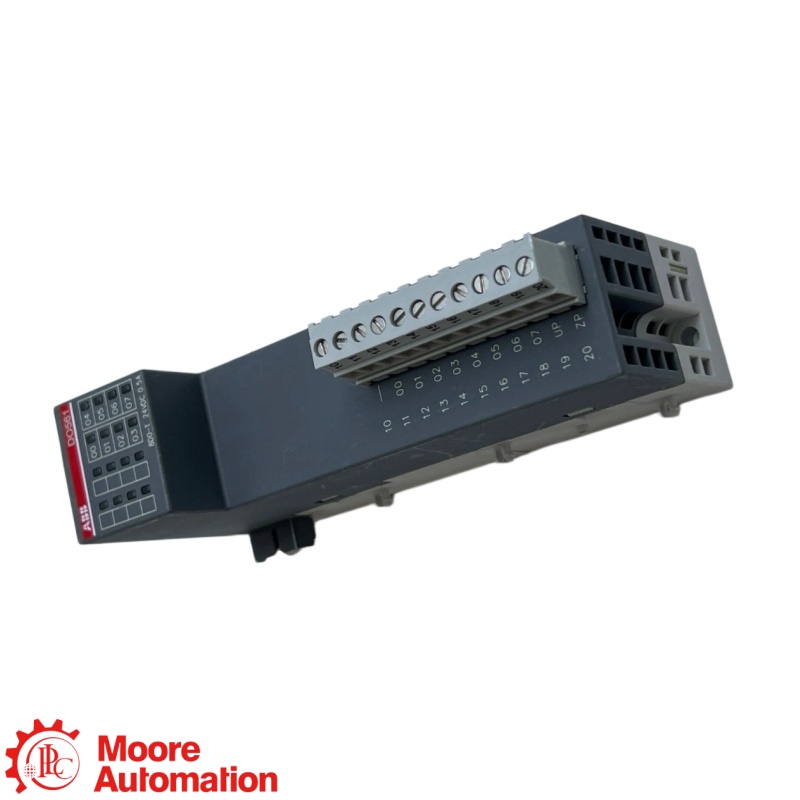

Он ABB DO561 Это цифровой выходной модуль S500-eCo с восемью транзисторными выходами на 24 В постоянного тока, рассчитанными на ток 0,5 А на канал, объединенными в одну изолированную группу.

ВЫХОДЫ8 транзисторов DO
НАГРУЗКА24 В постоянного тока · 0,5 А
ГРУППЫ1 изолированная группа
ТЕРМИНАЛ11-контактный блок
ПРОИЗВОДИТЕЛЬАББ
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
АББ ↗ABB S500-eCo · ЦИФРОВОЙ ВЫХОД
Цифровой выходной модуль S500-eCo

ДО561

1TNE968902R2201

8-канальный транзисторный выходной модуль · 24 В постоянного тока · 0,5 А на канал · одна изолированная группа · 11-контактная клеммная колодка.

РОЛЬ ПРОДУКТА

ДО561 Предоставляет восемь транзисторных выходов для коммутации нагрузок постоянного тока 24 В в централизованных станциях ввода-вывода AC500 или децентрализованных станциях ввода-вывода S500.

ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ

Подтвердите номер заказа 1TNE968902R220111-контактная клеммная колодка, источник питания 24 В постоянного тока, группировка выходных сигналов, ток полевой нагрузки и проект контроллера перед заменой.

👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
РАЗБОР НОМЕРА ЗАКАЗА

Как формируется номер заказа DO561

DO
Функция модуляЦифровой выход
561
Обозначение модели8-канальный вариант S500-eCo
1TNE968902R2201
номер заказа ABBПолная ссылка на статью
ПРОВЕРЕННЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ABB

Технические характеристики

ABB DO561 ↗
Общая информация−
БрендАББ
МодельДО561
Номер заказа1TNE968902R2201
Тип продуктаМодуль цифрового вывода
Семейство продуктовAC500 / S500-eCo
Настройка канала8 транзисторных выходов
Выходные и электрические данные+
Технология выводаТранзисторные выходы 24 В постоянного тока
Выходные каналы8
Номинальное напряжение нагрузки24 В постоянного тока
Номинальный ток нагрузки0,5 А на канал
Группировка выходных данныхОдна изолированная группа
Полевое соединение11-контактная клеммная колодка
Основная функцияКоммутация полевых нагрузок постоянного тока 24 В
Системная интеграция+
Платформа автоматизацииABB AC500 / S500-eCo
использование станцииЦентрализованный ввод-вывод AC500 или децентрализованный ввод-вывод S500
Схема расположения каналов8 выходов в одной изолированной группе
Требования к терминалуСоответствующая 11-контактная клеммная колодка
Конфигурация проектаВвод данных на аппаратном уровне и сопоставление каналов в соответствии со стандартом DO561.
Совместимость нагрузкиТранзисторные коммутируемые нагрузки 24 В постоянного тока
Заменяющий идентификаторНомер заказа 1TNE968902R2201
Электропитание и монтаж+
Технологическое снабжение24 В постоянного тока
Ограничение нагрузки на канал0,5 А
Основа проводкиОдна изолированная выходная группа
Сопоставление терминалов11-контактный полевой разъем
Проверка проектаКаталог аппаратного обеспечения контроллера и адреса каналов
Предварительная проверка питанияПолярность, ток нагрузки и групповая проводка
Ввод в эксплуатациюПроверьте каждый результат с помощью загрузки данных в поле.
Защита и совместимость+
Защита каналаЗащита от короткого замыкания и перегрузки
изоляционная системаОдна изолированная выходная группа
Совместимый класс нагрузкиТранзисторные коммутируемые полевые нагрузки 24 В постоянного тока
Состояние заменыТребуется точное соответствие номера заказа, терминала и проекта.

Источник: Технический паспорт ABB DO561 3ADR010054. Значения относятся к заказу номер 1TNE968902R2201 при заявленных компанией ABB условиях эксплуатации.

Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое ДО561 Для чего используется?+
ДО561 Это цифровой выходной модуль ABB S500-eCo, предназначенный для коммутации восьми нагрузок постоянного тока 24 В. Его каналы с током 0,5 А объединены в одну изолированную группу и требуют соответствующей 11-контактной клеммной колодки и конфигурации проекта AC500/S500.
Делает ДО561 Предусмотрены ли релейные выходы?+
Нет. ДО561 Он обеспечивает транзисторные выходы на 24 В постоянного тока, а не контакты реле, поэтому подключенные нагрузки, полярность питания и ограничение тока на канал в 0,5 А должны соответствовать транзисторному переключению.
Как обстоят дела с выходными каналами? ДО561 согласованный?+
ДО561 Имеет восемь выходов, объединенных в одну изолированную группу. Схема подключения и питания группы должна соответствовать схеме ABB DO561 и использовать соответствующую 11-контактную клеммную колодку.
Как это работает? ДО561 Чем он отличается от модуля релейного выхода?+
В отличие от релейного модуля, ДО561 Этот модуль переключает нагрузки постоянного тока 24 В электронным способом и имеет номинальный ток 0,5 А на канал. Замена совместима только в том случае, если тип нагрузки, ток, клеммная колодка и проект контроллера совпадают.
Что необходимо проверить перед заменой? ДО561?+
Перед заменой ДО561 Подтвердите номер заказа 1TNE968902R2201, 11-контактную клеммную колодку, источник питания 24 В постоянного тока, групповую проводку, ток нагрузки и ввод данных об оборудовании AC500/S500.
Какие условия установки применяются? ДО561 ?+
Установить ДО561 в поддерживаемой станции AC500/S500-eCo с указанным клеммным блоком и беспрепятственной вентиляцией шкафа. Перед включением питания на выходы проверьте полярность и каждую полевую нагрузку.
Какую информацию следует включить в ДО561 расследование?+
ДО561 А
СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Подтвердите конфигурацию DO561 с помощью Frida.

Для проверки совместимости, наличия и сроков поставки укажите полный номер заказа, 11-контактную клеммную колодку, подробные сведения о проекте AC500/S500 и информацию о нагрузке на объекте.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ОФИЦИАЛЬНЫЙ ПАСПОРТ

Информация о продукте ABB DO561

Официальные технические характеристики продукции ABB для DO561, номер заказа 1TNE968902R2201.

Технические данные DO561

ABB DO561 — это цифровой выходной модуль S500-eCo с восемью транзисторными выходами на 24 В постоянного тока, рассчитанными на ток 0,5 А на канал, в одной изолированной группе. Перед заменой необходимо подтвердить номер заказа 1TNE968902R2201, 11-контактную клеммную колодку, источник питания 24 В постоянного тока, ток нагрузки, группу выходов и поддержку контроллера или интерфейса связи.

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ↗

Свяжитесь с нами для получения поддержки

Пришлите полную модель, номер заказа, количество, версию оборудования, установленный контроллер или интерфейс, а также ваш технический вопрос или вопрос по закупке.

Источник: Технический паспорт ABB DO561 3ADR010054 из официальной документации ABB.

СИСТЕМНАЯ ВЗАИМОСВЯЗЬ ABB

Как модуль DO561 вписывается в систему ввода-вывода AC500 / S500-eCo

АББ ↗ — это производитель, AC500 / S500-eCo I/O — это контекст платформы, DO561 — это полная модель, а модуль цифрового вывода — это роль продукта.

БРЕНД / ПЛАТФОРМАABB · AC500 / S500-eCo I/O
→
ПОЛНАЯ МОДЕЛЬДО561
→
РОЛЬ ПРОДУКТАМодуль цифрового вывода
ВЫХОДЫ

8 транзисторов DO

НАГРУЗКА

24 В постоянного тока · 0,5 А

ГРУППЫ

1 изолированная группа

ТЕРМИНАЛ

11-контактный блок

МОНТАЖ И ЗАКУПКА

Что подтвердить для DO561

Функция продукта

Предоставляет восемь транзисторных выходов для коммутации нагрузок постоянного тока 24 В в централизованных станциях ввода-вывода AC500 или децентрализованных станциях ввода-вывода S500.

Полный идентификатор

1TNE968902R2201

КОМПОНЕНТ СИСТЕМЫДО561МОДУЛЬ ЦИФРОВОГО ВЫХОДА
Проверка конфигурации

Перед заменой убедитесь в наличии номера заказа 1TNE968902R2201, 11-контактной клеммной колодки, источника питания 24 В постоянного тока, тока нагрузки, группы выходов и поддержки контроллера или интерфейса связи.

Детали предложения

Укажите номер заказа, количество, версию, установленное оборудование и сведения о приложении.
