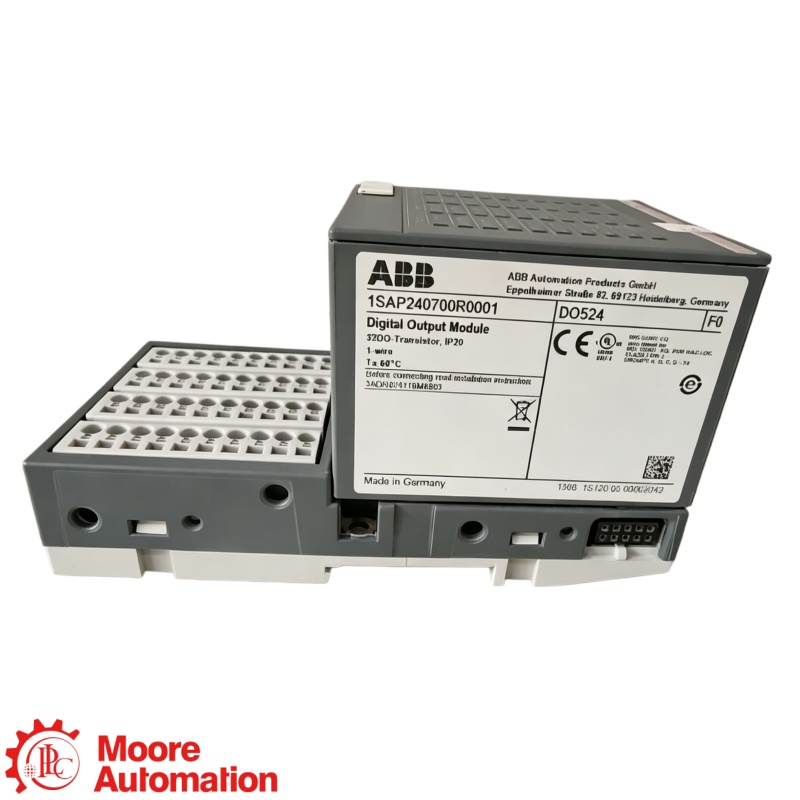

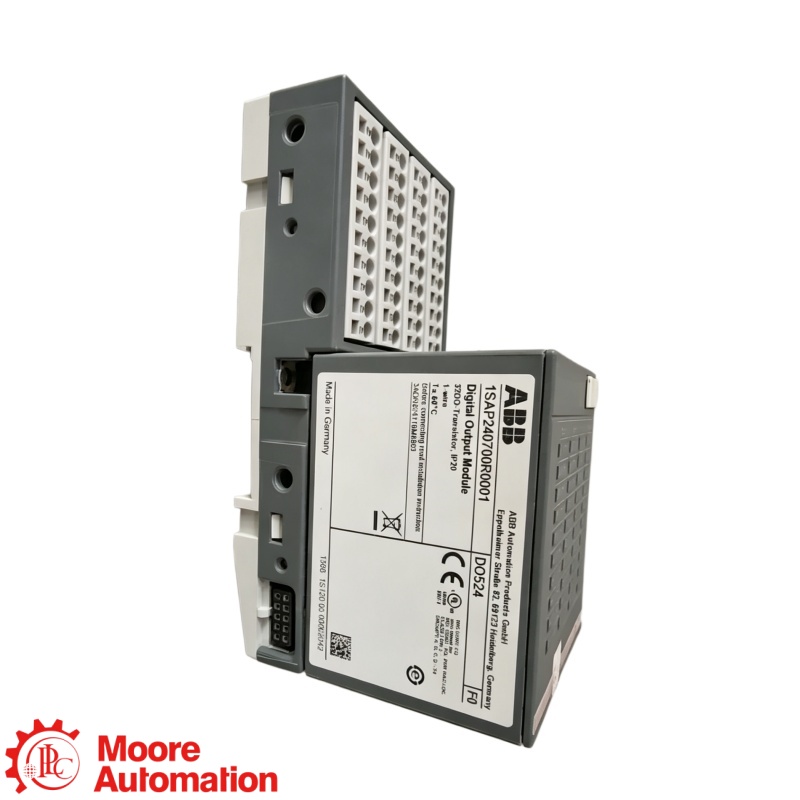

Он ABB DO524 Это цифровой выходной модуль AC500/S500 с 32 защищенными транзисторными выходами, сгруппированными в четыре группы. Каждый канал коммутирует нагрузку постоянного тока 24 В с током до 0,5 А, а модуль подключается через клеммную колодку TU515 или TU516.
32 транзисторных выхода · 24 В постоянного тока · 0,5 А на канал · четыре защищенные группы выходов.
DO524 Предусмотрено 32 транзисторных выхода верхнего плеча для коммутации нагрузок постоянного тока 24 В в станции ввода-вывода ABB AC500/S500. Выходы организованы в четыре группы, и каждый канал имеет защиту от короткого замыкания и перегрузки.
Подтвердите номер заказа 1SAP240700R0001Стандартная или версия XC, клеммная колодка TU515/TU516, источник питания 24 В постоянного тока, групповая проводка, ток нагрузки и совместимость с проектом AC500/S500 перед заменой.
Нажмите «+», чтобы развернуть дополнительные характеристики.
Подтвердите полный номер заказа ABB, стандартную или версию XC, клеммную колодку, источник питания 24 В постоянного тока и все подключенные нагрузки.
Источник: Техническое описание ABB DO524, документация на оборудование ABB AC500 и страница продукта ABB для заказа № 1SAP240700R0001. Значения действительны при указанных ABB условиях эксплуатации и снижения номинальной мощности.
Для проверки совместимости, наличия и сроков поставки укажите полный номер заказа, стандартную или версию XC, тип клеммной колодки, подключенные нагрузки и конфигурацию контроллера AC500/S500.
Официальные технические характеристики и информация о продукте ABB для DO524, полный номер заказа 1SAP240700R0001, а также актуальный PDF-файл с техническими данными от производителя.
В документации ABB модуль DO524 описывается как цифровой выходной модуль AC500/S500 с 32 защищенными транзисторными выходами, сгруппированными в четыре группы. Выходы коммутируют нагрузку постоянного тока 24 В с током до 0,5 А на канал и используют клеммную колодку TU515 или TU516.
ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ↗Укажите полный номер заказа, количество, стандартную или версию XC, требования к терминальному устройству, информацию о загрузке, а также ваши технические вопросы или вопросы по закупке.
Источник: Официальный технический паспорт ABB DO524 3ADR010052 и страница продукта ABB для заказа с номером 1SAP240700R0001.
АББ ↗ — это марка, AC500/S500 — платформа автоматизации, DO524 — модель комплектного модуля, модуль цифрового вывода — тип продукта, а 1SAP240700R0001 — стандартная конфигурация заказа, используемая с терминальным блоком TU515 или TU516.
Локальная или удаленная шина ввода-вывода S500 через совместимый процессор или интерфейс AC500.
Винтовое соединение TU515 или пружинное соединение TU516.
32 транзисторных выхода, сгруппированных в четыре подгруппы, с индивидуальной защитой каналов.
Напряжение 24 В постоянного тока, при этом проверены пределы нагрузки и монтажа для данной установки.
Получает выходные данные контроллера через шину ввода-вывода S500.
Коммутирует 32 отдельных нагрузки постоянного тока 24 В с током до 0,5 А на канал.
Четыре группы обеспечивают каналы с защитой от короткого замыкания и перегрузки.
Используется клеммная колодка TU515 или TU516 и проверенный источник питания постоянного тока 24 В.
