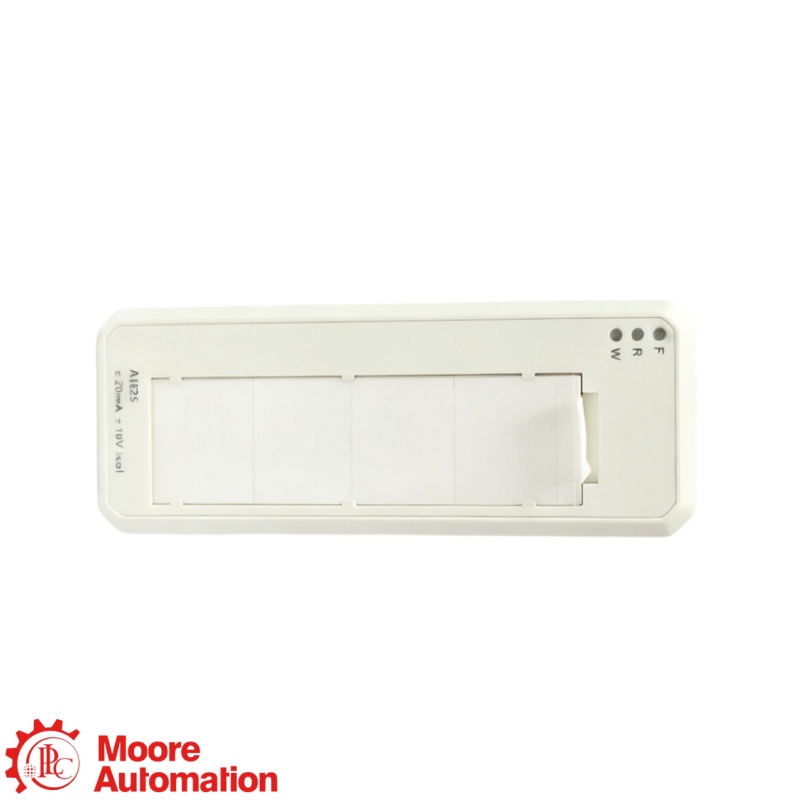

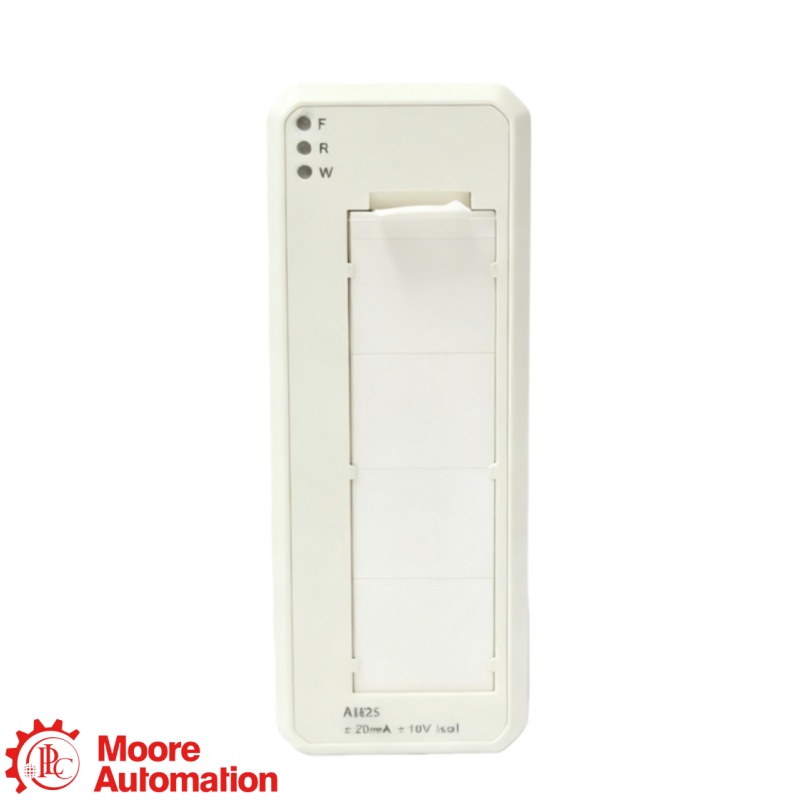

Модуль аналогового ввода ABB AI825 3BSE036456R1 с 4 каналами
Модуль аналогового ввода ABB AI825 3BSE036456R1 с 4 каналами
Модуль аналогового ввода ABB AI825 3BSE036456R1 с 4 каналами

Модуль аналогового ввода ABB AI825 3BSE036456R1 с 4 каналами

ABB S800 Ввод/вывод · Аналоговый вход

ИИ825

Он ABB AI825 Это модуль аналогового ввода/вывода S800 с четырьмя индивидуально изолированными биполярными каналами тока или напряжения и 14-битным разрешением плюс знак.

КАНАЛЫ4 изолированных
ТЕКУЩИЙ±20 мА
НАПРЯЖЕНИЕ±10 В
РАЗРЕШЕНИЕ14-битный знак +
ПРОИЗВОДИТЕЛЬАББ
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
АББ ↗ABB S800 Ввод/вывод · Аналоговый вход
Аналоговый входной модуль S800

ИИ825

3BSE036456R1

4 изолированных аналоговых входа · выбор тока или напряжения для каждого канала · 14-битное разрешение плюс знак · Входы/выходы S800.

РОЛЬ ПРОДУКТА

ИИ825 Получает четыре отдельных гальванически изолированных биполярных сигнала тока или напряжения для станции ввода-вывода S800.

ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ

Подтвердите номер артикула. 3BSE036456R1Диапазон сигнала, совместимый MTU, заземление, экранирование кабеля, питание ModuleBus и определение аппаратного обеспечения контроллера перед заменой.

👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
РАЗБОР НОМЕРА ЗАКАЗА

Как устроена модель AI825

ИИ825
Полная модульная модельМодуль аналогового ввода
ПРОВЕРЕННЫЕ ДАННЫЕ ПРОИЗВОДИТЕЛЯ ABB

Технические характеристики

ABB AI825 ↗
Общая информация−
БрендАББ
МодельИИ825
Номер статьи3BSE036456R1
Тип продуктаМодуль аналогового ввода
МеханикаS800 Ввод/вывод
Аналоговые входные данные+
Количество каналов4
Диапазоны сигналов−20…+20 мА, 0(4)…20 мА, −10…+10 В и 0(2)…10 В
Разрешение14-битный знак плюс
ИзоляцияКаждый канал изолирован от других каналов и имеет общую цепь.
ХАРТСигналы могут передаваться по протоколу HART; сам модуль не является интерфейсом HART.
Совместимость и установка+
Соответствие MTUTU811V1, TU813 и TU831V1
Поставка ModuleBusВходные каскады питаются от 24-вольтовой шины ModuleBus.
Защита входаЗащита от перенапряжения на входе рассчитана на работу при напряжении до +30 В постоянного тока.
Замена чекаТип сигнала, диапазон, MTU, тип проводки и характеристики оборудования должны соответствовать проекту.

Источник: Техническое описание ABB AI825, артикул 3BSE036456R1.

Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Какие сигналы могут подавать ИИ825 Измерение модуля?+
ИИ825 Измеряет четыре биполярных аналоговых входных канала, и каждый канал может быть сконфигурирован для поддерживаемых диапазонов тока до ±20 мА или диапазонов напряжения до ±10 В в рамках станции ввода-вывода S800.
Это четверо? ИИ825 Входные каналы электрически изолированы друг от друга?+
ИИ825 обеспечивает индивидуальную гальваническую развязку между каналами и от общего контура, что является ключевой функцией совместимости, когда установленные полевые цепи используют отдельные опорные напряжения.
Делает ИИ825 Выполнять ли они функцию модуля связи HART?+
ИИ825 Модуль способен выдерживать наложение HART-сигнала на аналоговый сигнал, однако он позиционируется как модуль аналогового ввода без поддержки HART, поэтому инженерам не следует предполагать наличие встроенной поддержки HART для управления устройством.
С какими MTU можно установить сопряжение? ИИ825?+
ИИ825 Предназначен для использования с TU811V1, TU813 и TU831V1, при этом выбранная схема подключения и ключа MTU должна соответствовать цепи тока или напряжения.
Что необходимо проверить перед ИИ825 Замена запущена?+
Перед включением питания ИИ825Проверьте артикул 3BSE036456R1, тип сигнала канала, заданный диапазон, полярность, клеммы MTU, экранирование, заземление, питание ModuleBus и аппаратное определение контроллера.
Какие данные следует предоставить для ИИ825 Запрос на покупку?+
Ан ИИ825 В запросе следует указать артикул 3BSE036456R1, количество, установленный MTU, диапазоны тока или напряжения, назначение канала, систему управления, версию модуля, а также предоставить четкие фотографии паспортной таблички.
СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Подтвердите конфигурацию вашего AI825 с помощью Frida.

Перед заменой убедитесь в наличии артикула 3BSE036456R1, диапазона сигнала, совместимого MTU, заземления, экранирования кабеля, питания ModuleBus и определения аппаратной части контроллера.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ОФИЦИАЛЬНЫЙ ПАСПОРТ

Информация о продукте ABB AI825

Официальная справочная информация производителя ABB для AI825, артикул 3BSE036456R1.

Технические характеристики AI825

ABB AI825 — это аналоговый входной модуль S800 с четырьмя индивидуально изолированными биполярными каналами тока или напряжения и 14-битным разрешением плюс знак. Перед заменой убедитесь в наличии артикула 3BSE036456R1, диапазона сигнала, совместимого MTU, заземления, экранирования кабеля, питания ModuleBus и аппаратного определения контроллера.

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ↗

Свяжитесь с нами для получения поддержки

Пришлите полную информацию о модели, артикуле, количестве, версии, установленной системе, а также ваш технический вопрос или вопрос по закупке.

Источник: Техническое описание ABB AI825, артикул 3BSE036456R1.

СИСТЕМНАЯ ВЗАИМОСВЯЗЬ

Как AI825 вписывается в систему ввода-вывода S800

АББ ↗ AI825 — это 4-канальный аналоговый входной модуль, который принимает четыре независимо гальванически изолированных биполярных сигнала тока или напряжения для станции ввода-вывода S800. Его конфигурация должна соответствовать установленному оборудованию, проводке и проекту контроллера.

СИСТЕМНАЯ ПЛАТФОРМАABB S800 Ввод/вывод
→
ПОЛНАЯ МОДЕЛЬИИ825
→
ВВОД / СТАТЬЯАналоговый вход · 3BSE036456R1
Настройка канала

Четыре независимо изолированных биполярных аналоговых входных канала.

Диапазоны сигналов

Поддерживаемые диапазоны тока до ±20 мА и напряжения до ±10 В.

Разрешение

14-битный знак плюс.

Совместимость с MTU

Используйте TU811V1, TU813 или TU831V1 с соответствующей проводкой и ключом.

СИСТЕМНЫЕ ПРИЛОЖЕНИЯ

Место AI825 в архитектуре ввода-вывода S800

Аналоговый сбор сигналов

Для проекта контроллера получают четыре биполярных сигнала тока или напряжения.

Изоляция канала

Каждый канал гальванически изолирован от других каналов и имеет общую цепь.

СИСТЕМНЫЙ ИНТЕРФЕЙСИИ825S800 Ввод/вывод
Совместимый MTU

Обеспечивает монтаж проводки и механическое соединение модуля.

Интерфейс ModuleBus

Обеспечивает подачу входных сигналов и передачу данных внутри станции ввода-вывода S800.
