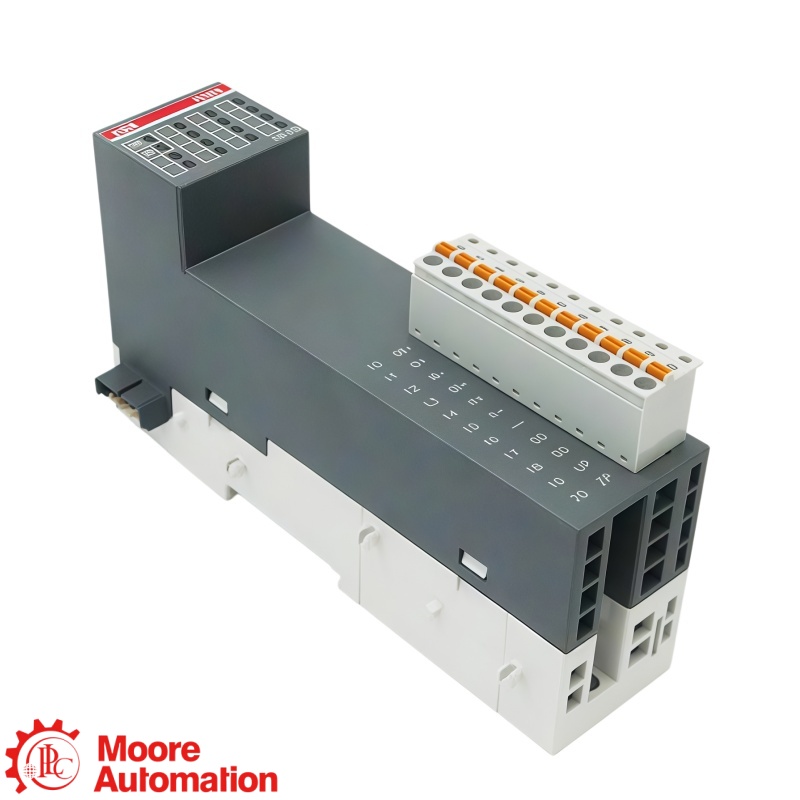

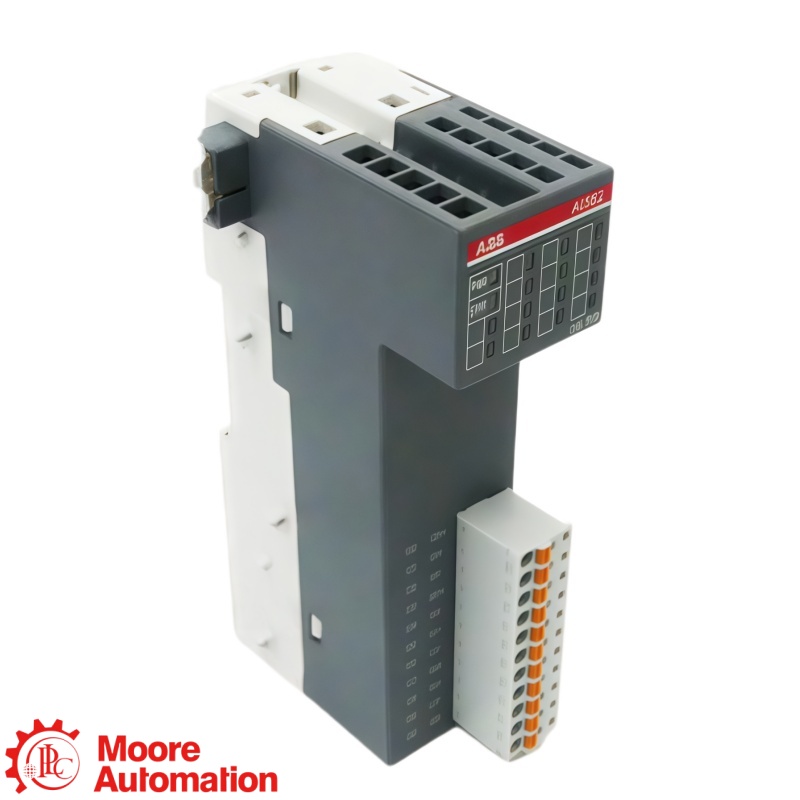

Модуль аналогового ввода RTD ABB AI562 1TNE968902R1102, 2 канала
Модуль аналогового ввода RTD ABB AI562 1TNE968902R1102, 2 канала
Модуль аналогового ввода RTD ABB AI562 1TNE968902R1102, 2 канала

Модуль аналогового ввода RTD ABB AI562 1TNE968902R1102, 2 канала

ABB S500-eCo · Аналоговый вход RTD

AI562

Он ABB AI562 Это двухканальный аналоговый входной модуль для датчиков температуры и измерения сопротивления из платины и никеля, с 15-битным разрешением и 11-контактной клеммной колодкой.

ВХОДНЫЕ ДАННЫЕ2 канала RTD
ДАТЧИКИPt · Ni · сопротивление
РАЗРЕШЕНИЕ15 бит + знак
ТЕРМИНАЛ11-контактный блок
ПРОИЗВОДИТЕЛЬАББ
УСЛОВИЯ / ГАРАНТИЯОригинальный новый товар · Гарантия один год
СЕРТИФИКАЦИЯ ISOПродукция, сертифицированная по стандарту ISO.
ПРОВЕРКА● Фотографии и видео товара предоставляются после запроса.
ЗАПРОСИТЬ ЦЕНУ
Узнать сейчас
ПОИСК МОДЕЛИНайдите конкретный номер детали.Откройте страницу наиболее подходящего продукта Moore Automation.
АББ ↗ABB S500-eCo · Аналоговый вход RTD
Аналоговый входной модуль S500-eCo

AI562

1TNE968902R1102

2-канальный модуль ввода RTD/резистора · Платиновые и никелевые датчики · 15-битный знак плюс · 11-контактная клеммная колодка.

РОЛЬ ПРОДУКТА

AI562 Получает два сигнала температуры или сопротивления, основанных на измерении сопротивления, для станции управления ABB AC500/S500-eCo.

ПРИМЕЧАНИЕ ПО КОНФИГУРАЦИИ

Подтвердите номер заказа 1TNE968902R1102Перед заменой проверьте характеристики датчика, диапазон измерений, двухканальную проводку, 11-контактную клеммную колодку и масштабирование контроллера.

👩‍💼
ХОТИТЕ ЛУЧШУЮ ЦЕНУ?
Фрида
Руководитель отдела продаж 🏆
ЭЛЕКТРОННАЯ ПОЧТАsales5@mooreplc.com WhatsApp+86 153 5940 8275
РАЗБОР НОМЕРА ЗАКАЗА

Как устроен порядковый номер AI562

AI
Функция модуляАналоговый вход
562
Обозначение моделиДвухканальный вариант RTD
1TNE968902R1102
номер заказа ABBПолная ссылка на статью
ПРОВЕРЕННЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ABB

Технические характеристики

ABB AI562 ↗
Общая информация−
БрендАББ
МодельAI562
Номер заказа1TNE968902R1102
Тип продуктаМодуль аналогового ввода RTD
Семейство продуктовAC500 / S500-eCo
Настройка канала2 входа сопротивления
Входные данные и данные с датчиков+
Входные каналы2
Принцип измеренияВход для резистора/терморезистора
Поддерживаемые семейства датчиковПлатиновые и никелевые резистивные датчики
Дополнительные измеренияПрямое измерение сопротивления
Разрешение15 бит плюс знак
Полевое соединение11-контактная клеммная колодка
Основная функцияИзмерение температуры и сопротивления.
Конфигурация сигнала+
Использование каналаДва входных канала на основе сопротивления
Выбор датчикаСконфигурирован для подключенных характеристик Pt или Ni.
Инженерная ценностьМасштабировано в проекте контроллера AC500.
Схема подключенияСхема канала ABB AI562
Требования к терминалуСоответствующая 11-контактная клеммная колодка
Вход в проектное оборудованиеAI562
Заменяющий идентификаторНомер заказа 1TNE968902R1102
Монтаж и ввод в эксплуатацию+
Полевая проводкаДатчик соответствия указывает на выбранный способ подключения.
Сопоставление терминалов11-контактный полевой разъем
практика работы с кабелямиПримените инструкции ABB по экранированию и прокладке кабелей.
Проверка датчикаПодтвердите режим Pt, Ni или сопротивление.
Проверка масштабированияПроверьте дальность действия и инженерные единицы измерения.
Проверка проектаКонфигурация каналов контроллера и адреса
Ввод в эксплуатациюСравните отображаемое значение с известным эталонным значением.
Совместимость и измерения+
Совместимые сигналыВходные данные: Pt, Ni и сопротивление
Количество каналов2
Формат преобразования15 бит плюс знак
Состояние заменыТребуется соответствие датчика, проводки, диапазона, клемм и проекта.

Источник: Технический паспорт ABB AI562 3ADR010032. Значения относятся к заказу номер 1TNE968902R1102 при заявленных компанией ABB условиях эксплуатации.

Часто задаваемые вопросы

Вопросы, которые чаще всего задают покупатели

Что такое AI562 Для чего используется?+
AI562 Это аналоговый входной модуль ABB S500-eCo, предназначенный для считывания двух сигналов: платиновых, никелевых или резистивных. Его 15-битное преобразование с добавлением знака должно быть настроено с учетом правильных характеристик датчика, способа подключения и масштабирования контроллера.
Может AI562 Принимают обычные сигналы напряжения?+
Нет. AI562 Предназначен для измерения сопротивления платины, никеля и прямого сопротивления, поэтому для преобразователя напряжения или тока требуется совместимый аналоговый входной модуль.
Что необходимо настроить для каждого из них? AI562 канал?+
AI562 Требуется, чтобы семейство датчиков, диапазон сопротивления, тип подключения проводов и масштабирование инженерных единиц соответствовали полевому устройству и проекту AC500/S500-eCo.
Как это работает? AI562 Чем они отличаются от обычных аналоговых входных модулей?+
В отличие от обычного модуля ввода напряжения/тока, AI562 Данная система специализируется на обработке сигналов от терморезисторов и резисторов. Поэтому совместимость зависит от характеристик датчика и схемы подключения, а не только от количества каналов.
Что необходимо проверить перед заменой? AI562?+
Перед заменой AI562 Подтвердите номер заказа 1TNE968902R1102, два типа датчиков, способ подключения, 11-контактную клеммную колодку, заданные диапазоны и данные об аппаратном обеспечении контроллера.
Какие условия установки применяются? AI562 ?+
Установить AI562 Используйте соответствующую 11-контактную клеммную колодку и проложите проводку датчика низкого уровня в соответствии с инструкциями ABB по экранированию и разделению. Перед началом обслуживания проверьте каждый канал на соответствие известным значениям температуры или сопротивления.
Какую информацию следует включить в AI562 расследование?+
AI562 Ан
СВЯЖИТЕСЬ СО СПЕЦИАЛИСТОМ ПО ПРОДУКТАМ

Подтвердите конфигурацию датчика AI562 с помощью Frida.

Для проверки совместимости, наличия и сроков поставки укажите полный номер заказа, типы датчиков, диапазоны измерения, способ подключения и детали проекта AC500/S500.

ВЫБЕРИТЕ СПОСОБ ПРЯМОЙ КОНТАКТА
ОФИЦИАЛЬНЫЙ ПАСПОРТ

Информация о продукте ABB AI562

Официальные технические характеристики и информация о продукте ABB AI562, артикул 1TNE968902R1102.

Технические характеристики AI562

Модуль аналогового ввода ABB AI562 S500-eCo представляет собой двухканальный модуль для измерения терморезисторов и сопротивления с разрешением 15 бит (плюс знак). Перед заменой необходимо подтвердить номер заказа 1TNE968902R1102, тип датчика, двух-, трех- или четырехпроводное подключение, 11-контактную клеммную колодку, аппаратный индекс и конфигурацию проекта контроллера.

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ↗

Свяжитесь с нами для получения поддержки

Пришлите полную модель, номер заказа, количество, версию оборудования, установленный контроллер или интерфейс, а также ваш технический вопрос или вопрос по закупке.

Источник: Техническое описание ABB AI562 3ADR010032 из официальной документации ABB.

СИСТЕМНАЯ ВЗАИМОСВЯЗЬ ABB

Как AI562 вписывается в систему ввода-вывода AC500 / S500-eCo

АББ ↗ — это производитель, AC500 / S500-eCo I/O — это контекст платформы, AI562 — это полная модель, а аналоговый входной модуль RTD — это роль продукта.

БРЕНД / ПЛАТФОРМАABB · AC500 / S500-eCo I/O
→
ПОЛНАЯ МОДЕЛЬAI562
→
РОЛЬ ПРОДУКТАМодуль аналогового ввода RTD
ВХОДНЫЕ ДАННЫЕ

2 канала RTD

ДАТЧИКИ

Pt / Ni / сопротивление

РАЗРЕШЕНИЕ

15 бит + знак

ТЕРМИНАЛ

11-контактный блок

МОНТАЖ И ЗАКУПКА

Что подтвердить для AI562

Функция продукта

Измеряет два сигнала от терморезистора или резистора для определения температуры и сопротивления в системах AC500 и S500-eCo.

Полный идентификатор

1TNE968902R1102

КОМПОНЕНТ СИСТЕМЫAI562Модуль аналогового входа RTD
Проверка конфигурации

Перед заменой подтвердите номер заказа 1TNE968902R1102, тип датчика, двух-, трех- или четырехпроводное подключение, 11-контактную клеммную колодку, аппаратный индекс и конфигурацию проекта контроллера.

Детали предложения

Укажите номер заказа, количество, версию, установленное оборудование и сведения о приложении.
