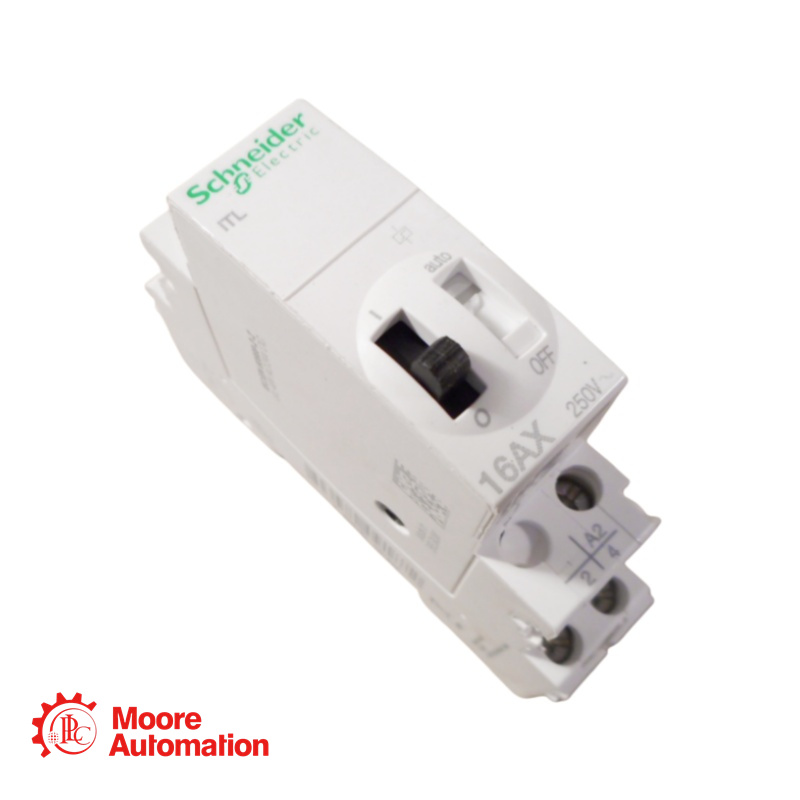

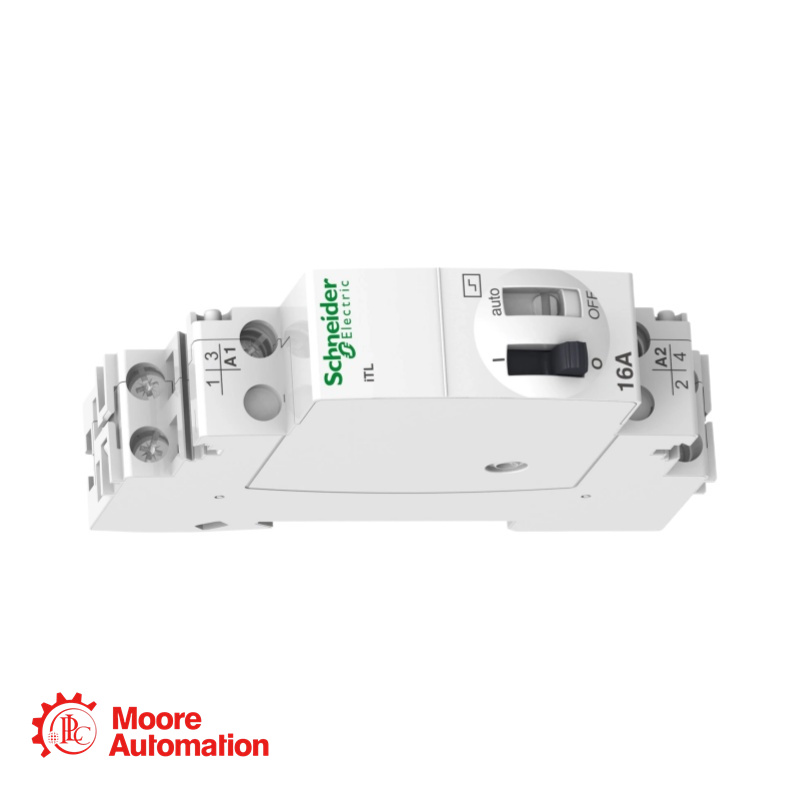

Импульсное реле Schneider A9C30212

Фрида Чжан — круглосуточно онлайн — решит все ваши проблемы.

Электронная почта: sales5@mooreplc.com

Телефон/WhatsApp: +86 15359408275

1SFA898114R7000 PSTX300-600-70 Устройство плавного пуска

Устройство плавного пуска PSTX300-600-70 имеет номинальный максимальный рабочий ток 300 А и диапазон рабочего напряжения от 208 до 600 В переменного тока. Номинальное управляющее напряжение составляет от 100 до 250 В переменного тока при частоте 50/60 Гц. PSTX обеспечивает трехфазный плавный пуск и остановку с помощью изменения напряжения или крутящего момента. Встроенный байпас упрощает установку и обеспечивает экономию энергии. Сигналы RUN, TOR и Event доступны с релейных выходов в нормально разомкнутом состоянии (NO). PSTX имеет такие функции, как ограничение тока, пуск с помощью кикстартера, аналоговый выход, отключение питания (EOL), нагрев двигателя и очистка насоса. PSTX также стандартно оснащено функциями толчкового режима, торможения, торможения в режиме ожидания, диагностики, последовательного запуска и аварийного/пожарного режима работы насоса. Для взаимодействия с PSTX предусмотрен съемный полнографический дисплей с классом защиты IP66 и 4-кратным покрытием для наружного применения. Существует четыре способа связи с PSTX. Это может быть реализовано с помощью проводных входов «Пуск/Стоп/Сброс неисправности», а также с помощью трех программируемых цифровых входов. Другой популярный вариант — встроенная связь по полевой шине Modbus RTU, включая опциональные модули ANYBUS со всеми основными протоколами, такими как, например, Profinet, Profibus, Modbus TCP, Ethernet IP и другие. Другой способ связи с PSTX — использование внешнего адаптера и разъема полевой шины. PSTX — это полноценная альтернатива для любых задач пуска двигателей. Он подходит для трехфазных двигателей среднего и большого размера с номинальными токами от 30 до 1250 А при линейном подключении или от 52 до 2160 А при дельта-подключении. Типичные области применения — это, например, насосы, вентиляторы, компрессоры и конвейеры.

Технические характеристики 1SFA898114R7000 PSTX300-600-70

Номинальное рабочее напряжение: 208 ... 600 В переменного тока
Номинальное напряжение питания управления (Us): 100 ... 250 В переменного тока
Номинальное напряжение цепи управления (Uc): 24 В постоянного тока
Номинальная частота: (f)50/60 Гц
Частота основной цепи: 50/60 Гц
Номинальная рабочая мощность при подключении к сети (Pe): (230 В) 90 кВт
(400 В) 160 кВт
(500 В) 200 кВт
Номинальный рабочий ток при подключении к сети (Ie): 300 А
Номинальная рабочая мощность — внутри соединения «треугольник»: (230 В) 160 кВт
(400 В) 257 кВт
(500 В) 355 кВт
Номинальный рабочий ток внутри соединения «треугольник»: 515 А
Процент коэффициента обслуживания: 100 %
Защита от перегрузки: Встроенная электронная защита от перегрузки.
Встроенная электронная защита от перегрузки: Да
Пусковая мощность при максимальном номинальном токе, т. е.: 4 × Ie в течение 10 с
Время нарастания: 1 ... 120 с

Часто задаваемые вопросы 1SFA898114R7000 PSTX300-600-70

В: Можно ли использовать PSTX300 с системой на 600 В?
A: Да. Номинальное рабочее напряжение составляет 208–600 В переменного тока. Однако номинальные значения мощности указаны только до 500 В. Для работы при 600 В необходимо снизить номинальную мощность или обратиться к полному руководству для получения таблиц мощности для 600 В.
В: Нужно ли мне внешнее реле перегрузки?
О: Нет. PSTX300 имеет встроенную электронную защиту от перегрузки. Это исключает необходимость в отдельном тепловом реле защиты от перегрузки.
В: Какова степень защиты?
A: Основные клеммы имеют степень защиты IP00 (открытый корпус, без защиты от внешних воздействий).
В целях безопасности устройство должно быть установлено внутри корпуса (минимум IP20).

Технические примечания

В режиме "в линию" ограничивающим фактором является ток плавного пуска (максимум 300 А).
В режиме «Внутренний треугольник» устройство плавного пуска пропускает только 58% линейного тока, что позволяет увеличить мощность двигателя при использовании того же устройства.
Для двигателя необходимо обеспечить доступ ко всем 6 клеммам (U1, V1, W1, U2, V2, W2).
Двигатель должен быть настроен на работу по схеме «треугольник» (а не «звезда»).
Устройство плавного пуска подключается между клеммами двигателя, а не между сетью и двигателем.
