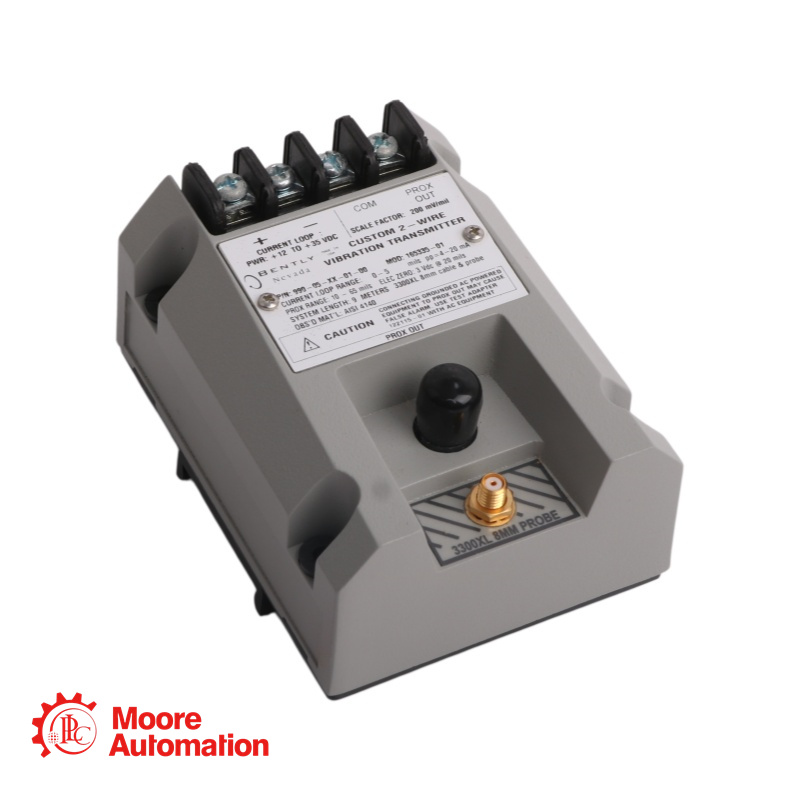

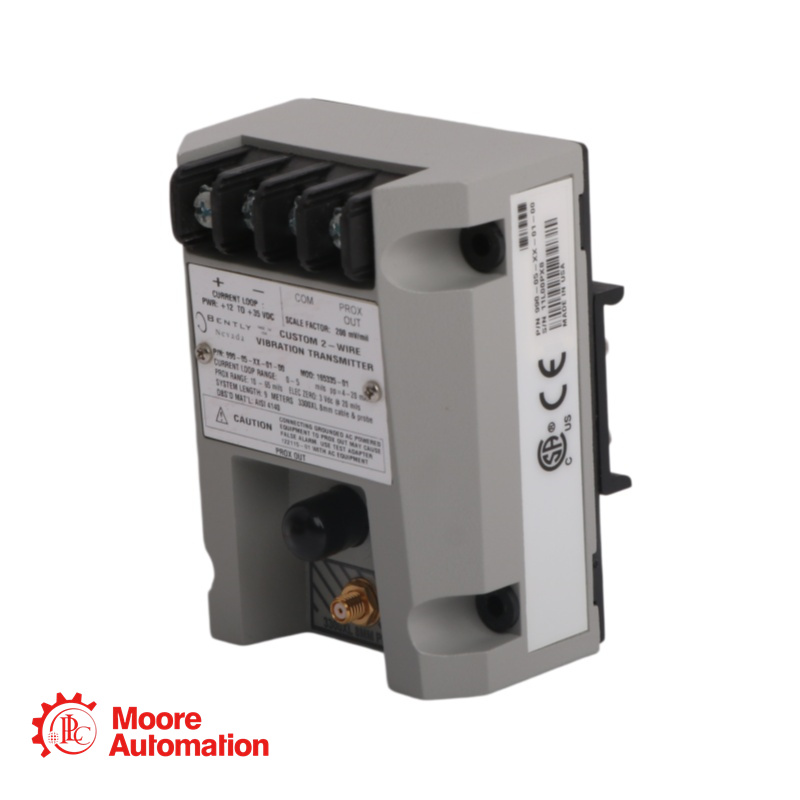

990-04-XX-01-CN MOD:165335-01 Вибрационный передатчик Bently Nevada

Как узнать цену? Свяжитесь с нами по указанным ниже контактным данным:

990-04-XX-01-CN MOD:165335-01 Обзор

Он 990-04-XX-01-CN MOD:165335-01 Вибрационный преобразователь предназначен в первую очередь для производителей оригинального оборудования (OEM) центробежных воздушных компрессоров или небольших насосов, двигателей или вентиляторов, которые предпочитают подавать простой пропорциональный вибрационный сигнал от 4 до 20 мА в качестве входного сигнала для своей системы управления оборудованием.
Он 990-04-XX-01-CN MOD:165335-01 Передатчик представляет собой двухпроводное устройство с питанием от шлейфа, принимающее входной сигнал от нашего бесконтактного датчика 3300 NSv и соответствующего удлинительного кабеля (доступны варианты с длиной системы 5 м и 7 м).
Он 990-04-XX-01-CN MOD:165335-01 Передатчик преобразует сигнал в соответствующие инженерные единицы измерения амплитуды вибрации от пика до пика и предоставляет это значение в виде пропорционального сигнала 4–20 мА, соответствующего отраслевым стандартам, в качестве входного сигнала для системы управления, где происходит срабатывание сигнализации и логики защиты оборудования.

990-04-XX-01-CN MOD:165335-01 Параметры

Требования к питанию: входное напряжение от +12 до +35 В постоянного тока на клемме передатчика.
Выходной сигнал: 4-20 мА, пропорционально в заданном диапазоне полного диапазона (двухпроводная конфигурация).
Диапазон регулировки в полном диапазоне: 25-0-25 мил (центральная нулевая точка для положения тяги)
Точность измерения: в пределах ±1,5% от заданного диапазона шкалы (типичное значение).
Максимальное сопротивление петли: 1000 Ом, включая кабель, при напряжении 35 В постоянного тока.
Коэффициент масштабирования PROX OUT: 7,87 мВ/мкм (200 мВ/мил) ±6,5% типичное значение
Выходное сопротивление PROX: 10 кОм, откалибровано для нагрузки 10 МОм.
Линейный диапазон (проксимальный выход): от 0,25 до 1,65 мм (от 10 до 65 мил)
Неисправно/Пропуск сигнала: Выходной сигнал передается на <3,6 мА в течение 100 мкс после состояния "Не в порядке".
Рабочая температура (передатчика): от -35°C до +85°C (от -31°F до +185°F)
Рабочая температура (датчика): от -52°C до +177°C (от -62°F до +351°F)

Часто задаваемые вопросы о 990-04-XX-01-CN MOD:165335-01

1. Что означает обозначение MOD: 165335-01?

Этот номер модификации указывает на совместимость с бесконтактным датчиком 3300 XL 8 мм в конфигурации системы длиной 9 метров. В техническом описании указано, что эта модификация предназначена для применения в системах "3300 XL 8MM 9M", что подтверждает совместимость устройства с датчиком 3300 XL 8 мм при общей длине системы 9 метров.

2. Что означает код одобрения "-CN"?

Код «-CN» указывает на то, что данный передатчик сертифицирован для использования в Китае и имеет соответствующие разрешения от китайских регулирующих органов, включая CCC (Китайская обязательная сертификация) и/или NEPSI (Национальный центр надзора и инспекции за взрывозащитой и безопасностью приборов) для использования в опасных зонах.

3. В чём разница между вариантами крепления 01 и 02?

Вариант монтажа 01 предусматривает использование зажимов для DIN-рейки диаметром 35 мм для установки на стандартные DIN-рейки. Вариант монтажа 02 предусматривает использование винтов для непосредственного крепления к панели. Вариант 03 включает оба способа монтажа.

4. Что произойдет, если 990-04-XX-01-CN MOD:165335-01 Неправильный ли зазор между зондами?

Для обеспечения точной работы в полном диапазоне измерений зазор между щупом и мишенью должен составлять от 0,5 до 1,75 мм (от 20 до 55 мил). Работа за пределами этого диапазона может привести к неточным показаниям или невозможности достижения полного диапазона измерений.

5. Как получить доступ к динамическому вибрационному сигналу для диагностики?

Клеммы PROX OUT и коаксиальный разъем обеспечивают неизолированный сигнал динамического преобразователя. Для безопасного подключения к диагностическому оборудованию, работающему от сети переменного тока (осциллографам, анализаторам), необходимо использовать тестовый адаптер 990/991 (122115-01), который обеспечивает изоляцию и корректирует инверсию фазы сигнала.

6.Как выглядит сообщение "Неисправно" на выходе 4-20 мА?

В неисправном состоянии (неисправный датчик, плохое соединение и т. д.) выходной сигнал падает до менее 3,6 мА в течение 100 микросекунд. Это отличается от нормального значения 4 мА при минимальной вибрации, что позволяет системе управления обнаруживать неисправности. При включении питания выходной сигнал также остается ниже 3,6 мА в течение 2-3 секунд, пока передатчик инициализируется.
