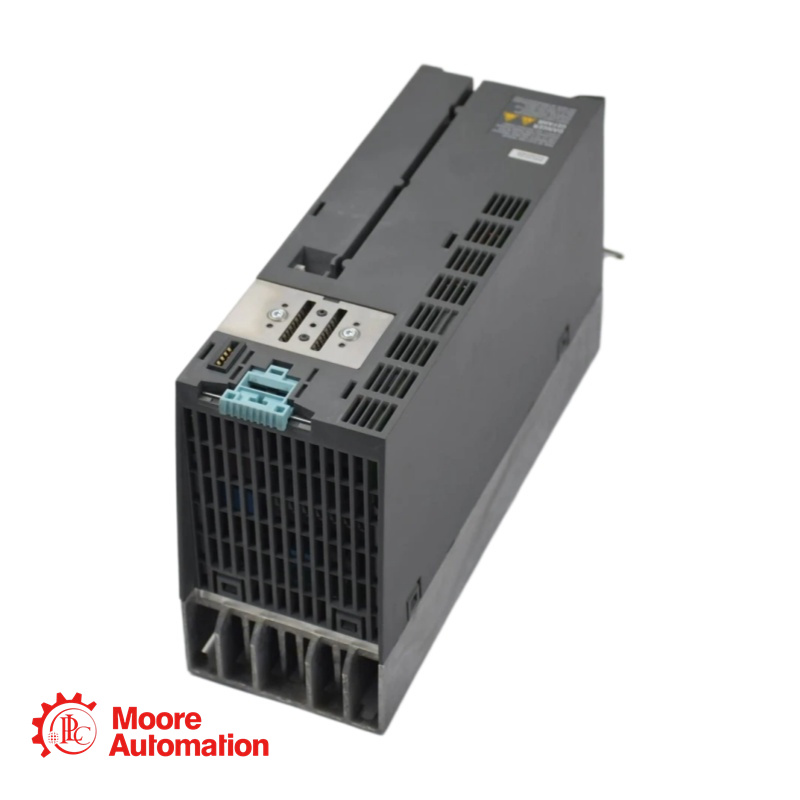

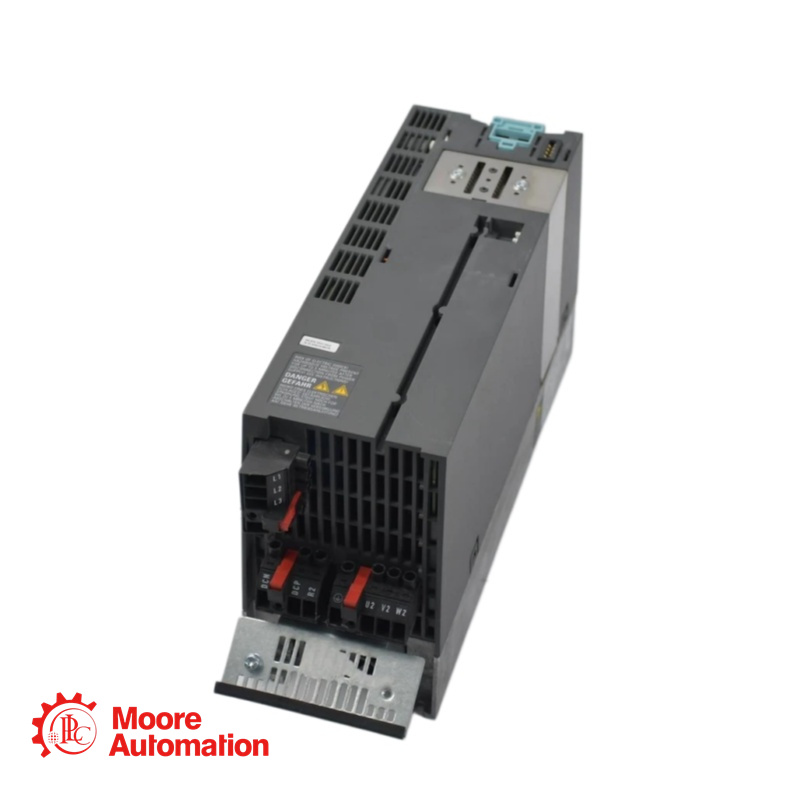

Модуль питания Siemens 6SL3210-1PE21-8AL0

Свяжитесь с нами по указанным ниже контактам, чтобы получить лучшую цену.
Контакт-- Фрида
Электронная почта--sales5@mooreplc.com
Мобильный телефон (WhatsApp) +86 15359408275

Описание 6SL3210-1PE21-8AL0

Модуль Siemens 6SL3210-1PE21-1AL0 — это силовой модуль из семейства приводов SINAMICS. Это трехфазное устройство переменного тока, предназначенное для управления двигателями с номинальной выходной мощностью до 4,00 кВт. Модуль имеет встроенную систему воздушного охлаждения и соответствует нескольким международным стандартам, включая UL, cUL и CE. Он подходит для стандартных приводных систем с векторным или V/f управлением и обеспечивает различные возможности защиты от перегрузки для режимов работы с низкой (LO) и высокой (HO) перегрузкой.Модуль питания SINAMICS PM240-2 со встроенным контроллером CL. Фильтр со встроенным тормозным измельчителем 3AC380-480V +10/-10% 47-63 Гц. Выходная мощность при высокой перегрузке: 5,5 кВт при 200% 3S, 150% 57S, 100% 240S при температуре окружающей среды от -10 до +50 °C. Выходная мощность при низкой перегрузке: 7,5 кВт при 150% 3S, 110% 57S, 100% 240S при температуре окружающей среды от -10 до +40 °C. Размеры: 291 x 100 x 165 мм (В x Ш x Г), защита FSB IP20. Без блока управления и панели. Сертифицировано для прошивки CU версии V4.6.

Параметр

Вход (со стороны линии)
Количество фаз: 3 переменного тока
Напряжение сети: 380 ... 480 В ± 10 %
Частота сети: 47 ... 63 Гц
Номинальный ток (LO): 22,20 А
Номинальный ток (HO): 19,80 А

Выход (со стороны двигателя)
Количество фаз: 3 переменного тока
Номинальное напряжение: 400 В IEC / 480 В NEC
Номинальная мощность (LO): 7,50 кВт / 10,00 л.с.
Номинальная мощность (НО): 5,50 кВт/7,50 л.с.
Номинальный ток (LO): 18,00 А
Номинальный ток (HO): 13,20 А
Максимальный выходной ток: 27,00 А
Частота импульсов: 4 кГц
Выходная частота (векторное управление): 0 ... 200 Гц
Выходная частота (регулировка V/f): 0 ... 550 Гц

Часто задаваемые вопросы

В каких случаях следует выбирать режим высокой перегрузки (HO) вместо режима низкой перегрузки (LO)?
A: Выберите режим высокой перегрузки (HO), если ваше приложение требует высокого пускового момента или работает с большими переходными нагрузками, поскольку он обеспечивает 150% перегрузки в течение 57 секунд и 200% в течение 3 секунд. Выберите режим низкой перегрузки (LO) для приложений со стабильной нагрузкой, которая лишь изредка достигает пиковых значений, немного превышающих номинальный непрерывный ток, поскольку он обеспечивает более высокий непрерывный выходной ток (18,00 А против 13,20 А) для того же оборудования.

В чём заключается значение требования к скорости охлаждающего воздуха 0,009 м³/с?
A: Это минимальный поток воздуха, необходимый для надлежащего охлаждения внутреннего радиатора накопителя. При установке модуля в корпус система вентиляции или охлаждения корпуса должна быть спроектирована таким образом, чтобы обеспечивать как минимум этот поток воздуха через накопитель, предотвращая его перегрев, снижение производительности или срабатывание защиты от перегрева.

Можно ли использовать моторный кабель длиной более 100 м?
A: В технической документации указана максимальная длина неэкранированного кабеля 100 м (50 м для экранированного). Использование более длинных кабелей может вызвать скачки напряжения на клеммах двигателя из-за емкости кабеля и отражений, что может привести к напряжению изоляции двигателя и выходных компонентов привода. Если требуется более длинный кабель, настоятельно рекомендуется установить между приводом и кабелем демпфирующий резистор двигателя или выходной фильтр dv/dt.
