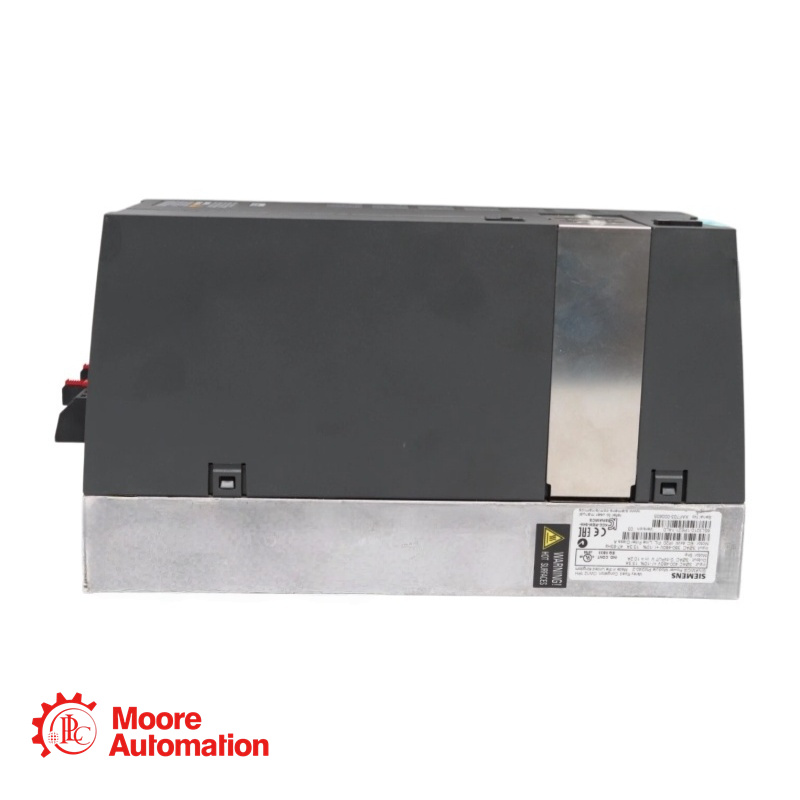

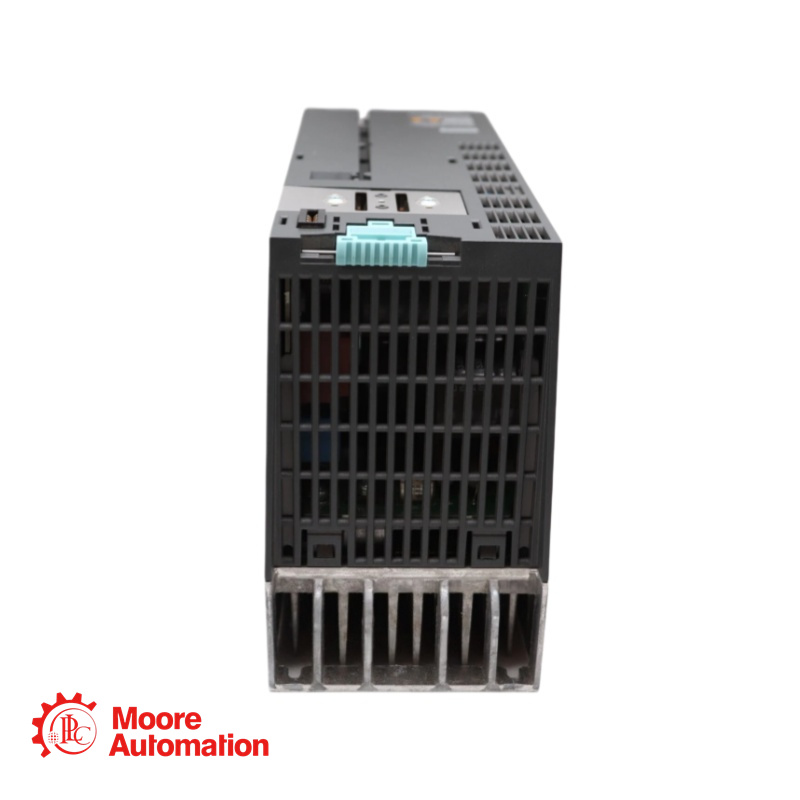

Модуль питания Siemens 6SL3210-1PE21-1AL0

Свяжитесь с нами по указанным ниже контактам, чтобы получить лучшую цену.
Контакт-- Фрида
Электронная почта--sales5@mooreplc.com
Мобильный телефон (WhatsApp) +86 15359408275

Описание6SL3210-1PE21-1AL0

Модуль Siemens 6SL3210-1PE21-1AL0 — это силовой модуль из семейства приводов SINAMICS. Это трехфазное устройство переменного тока, предназначенное для управления двигателями с номинальной выходной мощностью до 4,00 кВт. Модуль имеет встроенную систему воздушного охлаждения и соответствует нескольким международным стандартам, включая UL, cUL и CE. Он подходит для стандартных приводных систем с векторным или V/f управлением и обеспечивает различные возможности защиты от перегрузки для режимов работы с низкой (LO) и высокой (HO) перегрузкой.

Параметр

Вход (со стороны линии)
Количество фаз: 3 переменного тока
Напряжение сети: 380 ... 480 В ± 10 %
Частота сети: 47 ... 63 Гц
Номинальный ток (LO): 13,30 А
Номинальный ток (HO): 11,60 А

Выход (со стороны двигателя)
Количество фаз: 3 переменного тока
Номинальное напряжение: 400 В IEC / 480 В NEC
Номинальная мощность (LO): 4,00 кВт / 5,00 л.с.
Номинальная мощность (НО): 3,00 кВт/4,00 л.с.
Номинальный ток (LO): 10,20 А
Номинальный ток (HO): 7,70 А
Максимальный выходной ток: 15,40 А
Частота импульсов: 4 кГц
Выходная частота (векторное управление): 0 ... 200 Гц
Выходная частота (регулировка V/f): 0 ... 550 Гц

Часто задаваемые вопросы

В чём разница между режимами работы с низкой и высокой перегрузкой?
A: Модуль обеспечивает два режима работы для различных условий нагрузки. Режим низкой перегрузки (LO) предназначен для применений, требующих высокой непрерывной базовой нагрузки с небольшим запасом по перегрузке (110% в течение 57 с). Режим высокой перегрузки (HO) предназначен для применений, требующих более высокой устойчивости к переходным перегрузкам (150% в течение 57 с, 200% в течение 3 с), например, для сложных последовательностей запуска. Обратите внимание, что номинальный выходной ток и мощность в режиме HO ниже, чтобы обеспечить больший запас по перегрузке.

Каковы предельные значения снижения номинальной мощности при работе на высоте, превышающей указанную?
A: Стандартные характеристики рассчитаны для высоты установки до 1000 м над уровнем моря. Для установок на большей высоте требуется снижение номинальных характеристик из-за уменьшения плотности воздуха и эффективности охлаждения. Хотя в данном техническом описании не приведена кривая снижения номинальных характеристик, стандартная практика для таких приводов заключается в уменьшении номинального выходного тока примерно на 1% на каждые 100 м над уровнем моря, до максимально допустимой высоты.

Что означает значение потерь мощности в 0,11 кВт?
A: Потери мощности в 0,11 кВт — это тепло, рассеиваемое модулем привода при номинальных условиях эксплуатации. Это тепловая энергия, которую должна отводить внутренняя система воздушного охлаждения. Этот показатель имеет решающее значение для проектирования шкафа управления, чтобы обеспечить надлежащую вентиляцию и охлаждение, предотвращая превышение заданных пределов температуры внутри шкафа для привода.
