Описание

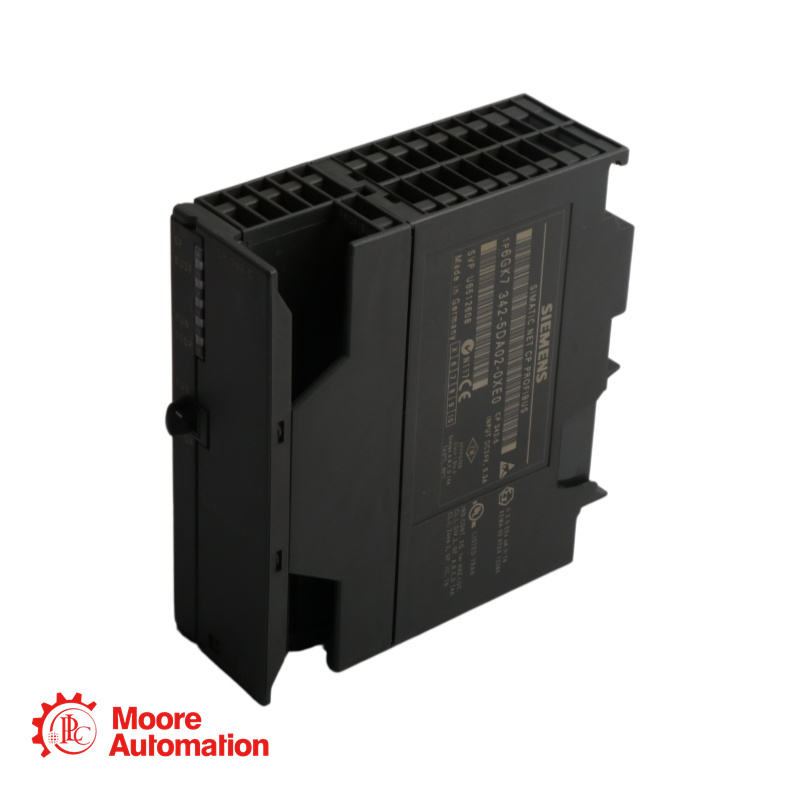

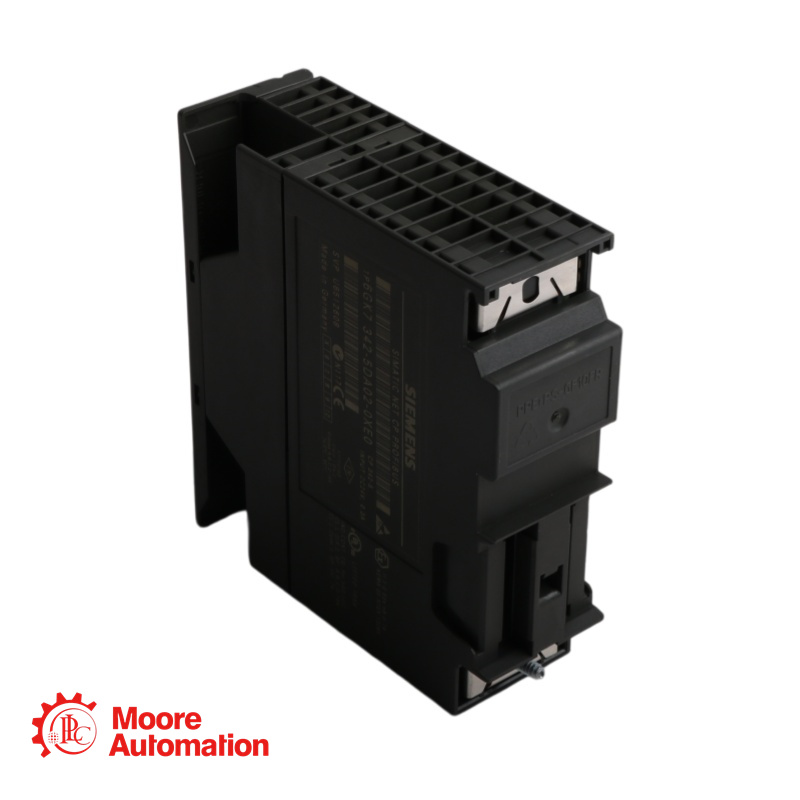

• 6GK7342-5DA02-0XE0 — это коммуникационный процессор CP 342-5 от Siemens SIMATIC NET, предназначенный для подключения SIMATIC S7-300 к сетям PROFIBUS. Ниже приведены подробные технические характеристики.

Спецификация

●Тип продукта: Коммуникационный процессор (КП)
●Обозначение продукта: CP 342-5
●Совместимость: SIMATIC S7-300
●Скорость передачи данных: от 9,6 кбит/с до 12 Мбит/с
●Количество интерфейсов (PROFIBUS): 1
●Тип электрического соединения: 9-контактный разъем Sub-D (RS485)
●Промышленные интерфейсы Ethernet:0
●Подключение источника питания: 4-контактная клеммная колодка (внешнее напряжение 24 В)
●Напряжение от шины объединительной платы: 5 В
●Внешнее напряжение питания: 24 В постоянного тока (-15% / +20%)
●Потребляемый ток (задняя панель 5 В): 0,15 А (типичное значение)
●Потребляемый ток (при внешнем напряжении 24 В): 0,25 А (типичное значение)
●Потери мощности: 5 Вт

Приложение

Он 6GK7342-5DA02-0XE0 широко используется в:

PROFIBUS DP Master: Централизованное управление распределенными системами ввода-вывода (серия ET 200 и др.), приводами (SINAMICS, SIMODRIVE) и другими полевыми устройствами.

PROFIBUS DP Slave: Интеллектуальная станция S7-300, работающая в режиме ведомого устройства в сети PROFIBUS более высокого уровня.

Связь между программистами и операторами: подключение устройств программирования для онлайн-диагностики, мониторинга и ввода в эксплуатацию; подключение панелей оператора (HMI).

Связь S7: Обмен данными между несколькими контроллерами S7-300/400 через PROFIBUS.

Замена/интеграция S5: Переход с SIMATIC S5 на S7 с сохранением совместимости коммуникаций.

Часто задаваемые вопросы по 6GK7342-5DA02-0XE0

• В1: Поддерживает ли CP 342-5 технологию DPV1?

A:Нет. Эта версия (6GK7342-5DA02-0XE0) поддерживает только DPV0. Для поддержки DPV1 рассмотрите версию CP 342-5 DPV1 или более новые коммуникационные процессоры.

• В2: Каково максимальное количество модулей CP 342-5 на один процессор S7-300?

А: На один процессор можно установить максимум 4 модуля CP 342-5 (в зависимости от модели процессора и конфигурации стойки).

• В3: Можно ли использовать CP 342-5 в TIA Portal?

А: Да, но конфигурация в основном предназначена для STEP 7 Classic (V5.1 SP2 или выше). TIA Portal может иметь ограничения. Для новых проектов Siemens рекомендует использовать более новые CP, такие как CP 342-5 DPV1 или CP 343-1 для Ethernet.

• В4: Какой кабель необходим для подключения по протоколу PROFIBUS?

А: Используйте стандартный кабель PROFIBUS (например, 6XV1830-0EH10) с 9-контактным разъемом Sub-D (например, 6ES7972-0BB12-0XA0). Разъем должен иметь встроенный оконечный резистор для конечных узлов.
