6DS1220-8AB Интерфейс шины Siemens

Для уточнения цены свяжитесь с нашим менеджером Фридой:

Телефон/WhatsApp: +86 15359408275

Электронная почта: sales5@mooreplc.com

Номер материала:
6DS1220-8AB

Описание:

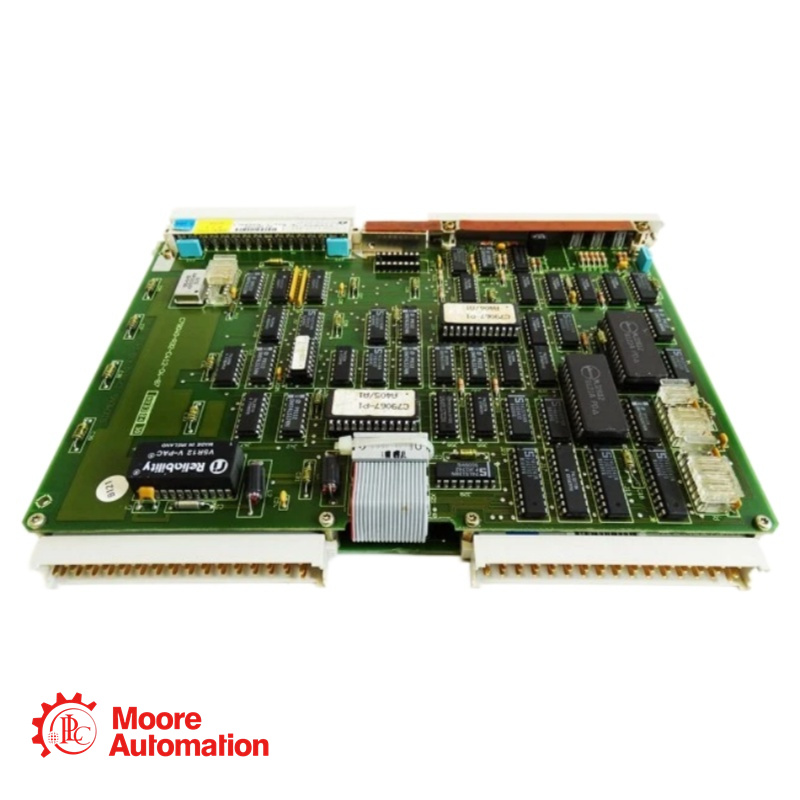

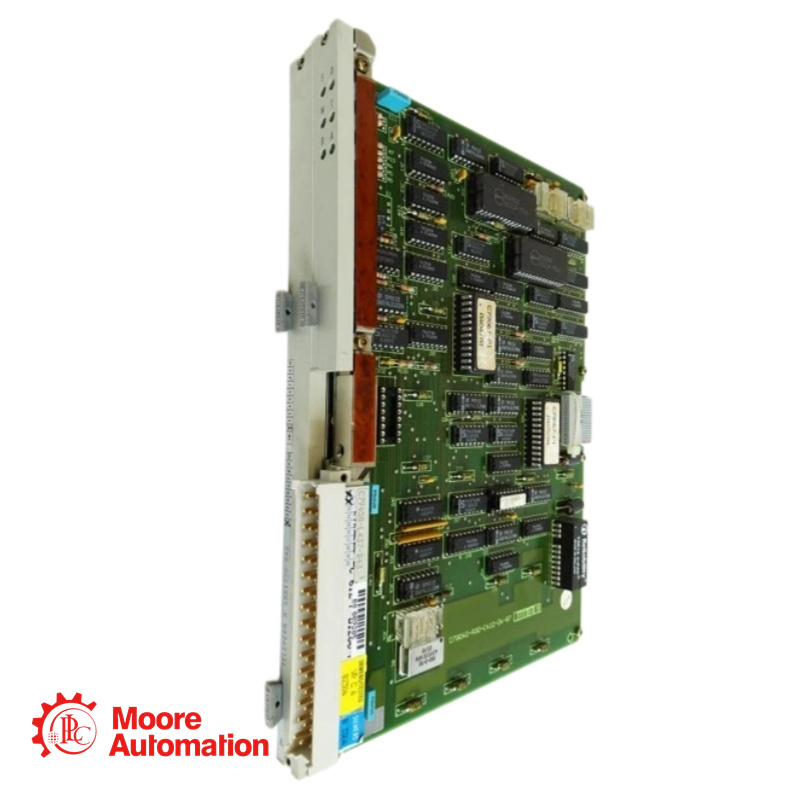

6DS1220-8AB Модуль интерфейса локальной шины для системы автоматизации TELEPERM M AS 235 H
Обеспечивает подключение к шине CS 275 для связи с другими системами автоматизации (AS, OS и т. д.).
Используется в резервированной конфигурации «один из двух: главный/резервный» отказоустойчивой системы автоматизации.
Совместим с базовым блоком AS 235 H; должен быть установлен резервно (по одному на каждый ЦП) при необходимости связи по протоколу CS 275.

Он 6DS1220-8AB Модуль представляет собой интерфейсный модуль шины, позволяющий системе автоматизации AS 235 H участвовать в последовательной шине TELEPERM M CS 275. Он поддерживает локальную связь по шине (до 20 м) и, совместно с преобразователем шины UI, удаленную связь по шине (до 4 км). В резервированной системе AS 235 H для каждого ЦП (ЦП I и ЦП II) необходимо установить один модуль N8-H. Оба модуля должны иметь идентичные настройки адреса шины (BA) и адреса участника (TA).

Технические характеристики:

Тип продукта: Модуль интерфейса локальной шины
Серия: TELEPERM M, AS 235 H
Автобусная система: CS 275
Тип связи: Локальная шина (20 м) / Удалённая шина через UI-конвертер (4 км)
Поддержка резервирования: Да (один модуль на каждый процессор в AS 235 H)
Адрес участника (TA): двоичное кодирование с помощью DIP-переключателей (8 нижних переключателей), диапазон 0 … 99
Адрес шины (BA): двоичное кодирование с помощью DIP-переключателей (3 верхних переключателя), диапазон 0 … 7
Резервирование шины (RE): Выбирается с помощью переключателя RE: 0 = резервированная удаленная шина, 1 = нерезервированная удаленная шина
