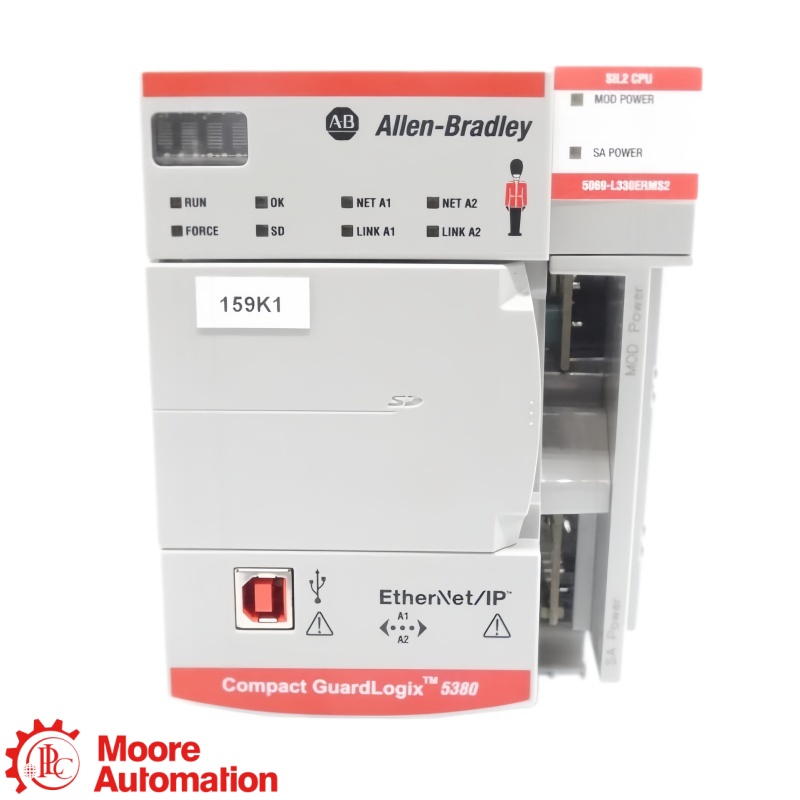

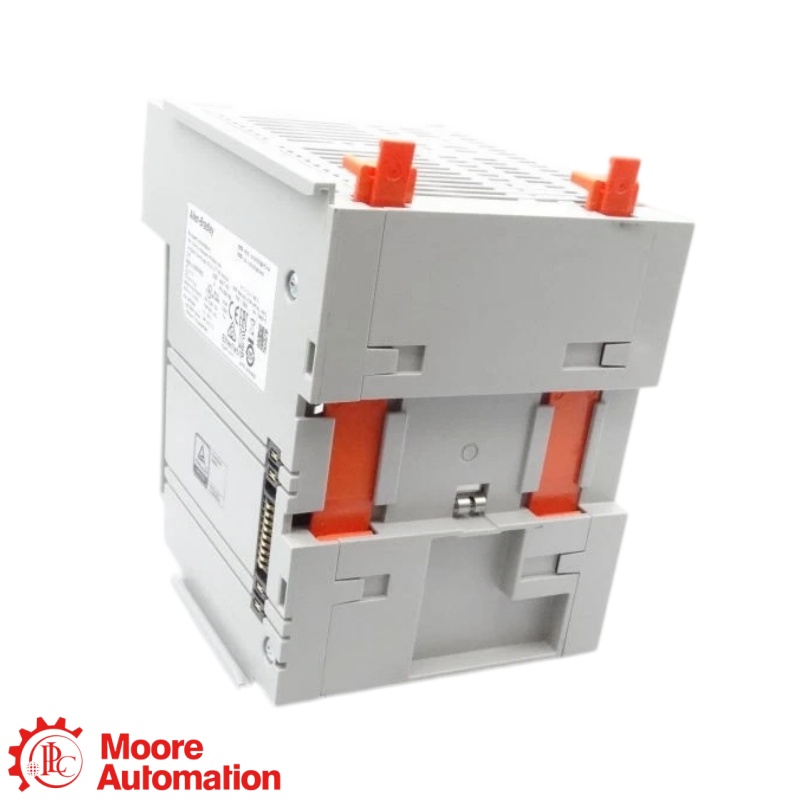

Контроллер движения 5069-L330ERMS2 GL 5380 SIL2

5069-L330ERMS2 Он сочетает в себе стандартную систему управления станком Logix, логику безопасности SIL 2 / PLd и интегрированную систему управления движением CIP Motion. Его конфигурация включает 3 МБ стандартной памяти плюс 1,5 МБ памяти безопасности, 31 локальный модуль ввода/вывода, 16 осей и 60 устройств EtherNet/IP.

В продукте ERMS2 добавлена ​​обработка безопасности GL SIL 2 / PLd и отдельная область памяти безопасности объемом 1,5 МБ. Обе модели поддерживают стандартную память объемом 3 МБ, 31 локальный модуль, 16 осей и 60 устройств, но только полностью проверенная система безопасности может претендовать на такой уровень безопасности.

Нет. 5069-L330ERMS2 Для стандартных и защитных приложений выделены отдельные области памяти. Стандартная программа должна помещаться в 3 МБ, а защитное приложение — в 1,5 МБ; они не являются одним взаимозаменяемым пулом в 4,5 МБ.

В каталоге может быть до 60 устройств EtherNet/IP, но оптимальное сочетание зависит от количества подключений, частоты обновлений, трафика безопасности и движения, профилей, топологии и встроенного программного обеспечения. Спроектированная сеть должна соответствовать как требованиям к производительности, так и требованиям к проверке.

Конфигурация S2 определяет возможности обеспечения безопасности на уровне SIL 2 / PLd. При вводе в эксплуатацию необходимо проверить выполнение задачи обеспечения безопасности, сигнатуру, состояние блокировки, совместимые входы/выходы безопасности, расчеты времени отклика, диагностику и полную проверку безопасности оборудования.

Подтвердите точный каталожный номер, стандартные проекты размером 3 МБ и проекты безопасности размером 1,5 МБ, сигнатуру безопасности, поддержку прошивки и Studio 5000, карту ввода/вывода для 31 модуля, настройку 16 осей, сеть из 60 устройств, совместимый RTB питания и контролируемую повторную наладку безопасности.
