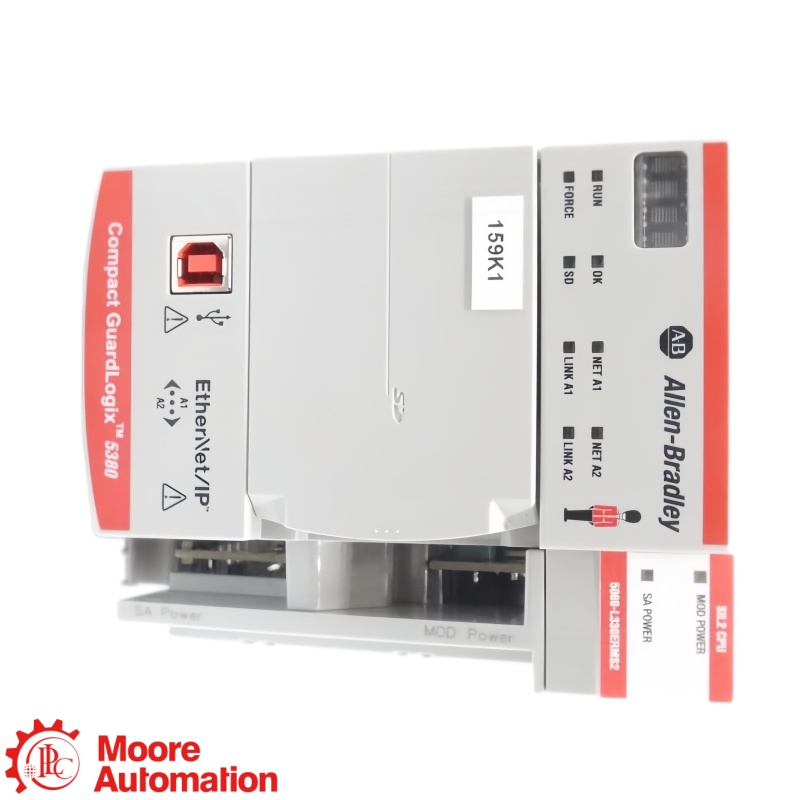

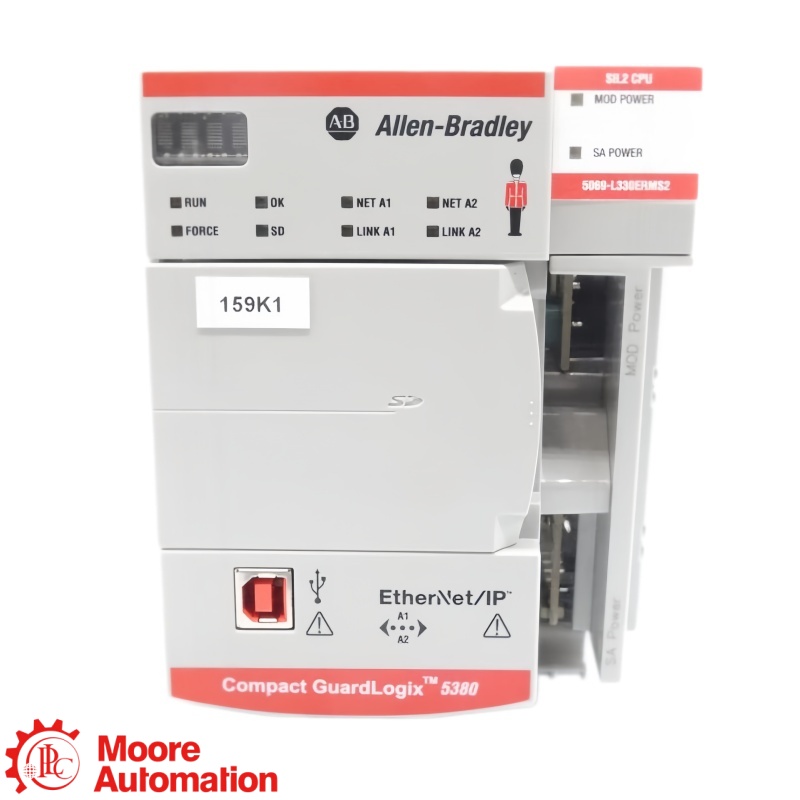

5069-L330ERM CL 5380 3 МБ Контроллер движения

5069-L330ERM Это контроллер CL 5380, который объединяет систему управления станком Logix с интегрированной системой CIP Motion. Его конфигурация с 3 МБ памяти поддерживает до 31 локального модуля ввода/вывода, 60 устройств EtherNet/IP и 16 осей движения; конечный проект должен оставаться в пределах всех трех ограничений по мощности.

5069-L330ERM Используется суффикс ERM для идентификации варианта контроллера EtherNet/IP с поддержкой управления движением. Он обеспечивает 16 интегрированных осей с 3 МБ памяти и двумя портами Ethernet 1 Гбит/с. Нельзя предполагать, что контроллер без суффикса ERM будет выполнять ту же конфигурацию управления движением, и необходимо проверить совместимость привода/прошивки.

5069-L330ERM Для работы контроллера и подключенных модулей ввода-вывода Compact 5000 требуются силовые соединения MOD и SA, однако контроллер 5380 поставляется без съемного комплекта силовых клемм. Закажите либо 5069-RTB64-SCREW, либо 5069-RTB64-SPRING и проверьте требования к проводникам и распределению питания.

5069-L330ERM Осуществляет связь контроллера, ввода-вывода и управления движением через два встроенных порта 1 Гбит/с EtherNet/IP и поддерживает до 60 устройств EtherNet/IP. Увеличение количества портов не повышает лимит устройств; топология, конструкция коммутатора и трафик управления движением должны соответствовать заявленной мощности контроллера.

5069-L330ERM В конфигурации 5069-L350ERM предусмотрено 3 МБ памяти, 60 устройств EtherNet/IP и 16 осей движения для систем управления движением среднего размера. Конфигурация 5069-L350ERM увеличивает эти показатели до 5 МБ, 120 устройств и 24 осей, поэтому выбор зависит от объема памяти проекта, сетевых требований и параметров движения, а не только от названия семейства устройств.

5069-L330ERM Необходимо подтвердить соответствие роли установленного контроллера движения 5380, прежде чем восстановится логика, ввод/вывод, Ethernet и управление движением. Необходимо подтвердить размер проекта 3 МБ, 31 локальный модуль, 60 устройств, 16 осей, питание 18…32 В постоянного тока, питание SA, стиль RTB, прошивку, версию Studio 5000 и совместимость привода.
