Усовершенствованный модуль фазового генератора 3500/25

Бентли, Невада 3500/25 Усовершенствованный модуль Keyphasor isa hПолувысотный двухканальный модуль, используемый для подачи сигналов Keyphasor на модули мониторинга в стойке 3500. Модуль принимает входные сигналы от бесконтактных датчиков или магнитных измерителей и преобразует их в цифровые сигналы Keyphasor, которые указывают, когда метка Keyphasor на валу совпадает с датчиком Keyphasor. Система защиты оборудования 3500 может принимать до четырех сигналов Keyphasor в стандартной конфигурации и до восьми сигналов Keyphasor в парной конфигурации.

Примечания: Сигнал ключевого фазора — это импульс, генерируемый один раз за оборот или несколько раз за оборот вращающимся валом или шестерней, используемый для точного измерения времени. Это позволяет 3500 модулям мониторинга и внешнему диагностическому оборудованию измерять скорость вращения вала и векторные параметры, такие как амплитуда и фаза вибрации.

Технические характеристики 3500/25

Потребляемая мощность: 3,2 Вт (типичное значение)
Входное сопротивление: минимум 21,8 кОм.
Выходное сопротивление: максимальное буферизованное выходное сопротивление 504 Ом.
Питание фазового преобразователя: -24 В постоянного тока, максимальный ток 40 мА на канал.
Температура хранения: от -40°C до +85°C (от -40°F до +185°F)
Влажность: 95%, без конденсации.

+Основной модуль:

Габариты (глубина x высота x ширина):
119,9 мм x 24,4 мм x 256,5 мм (4,72 дюйма x 0,96 дюйма x 10,10 дюйма).
Вес: 0,34 кг (0,76 фунта)
+Модуль ввода/вывода:

Размеры (высота x ширина x глубина):
241,3 мм x 24,4 мм x 103,1 мм (9,50 дюймов x 0,96 дюймов x 4,06 дюймов)
Вес: 0,46 кг (1,01 фунта)

3500/25 Запчасти

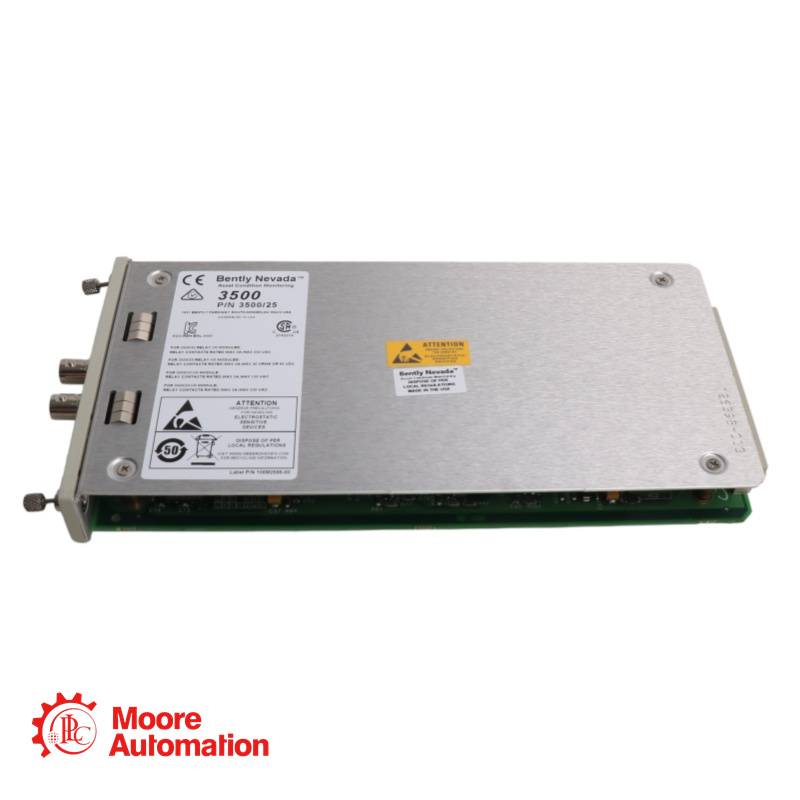

149369-01 - Усовершенствованный модуль фазового генератора

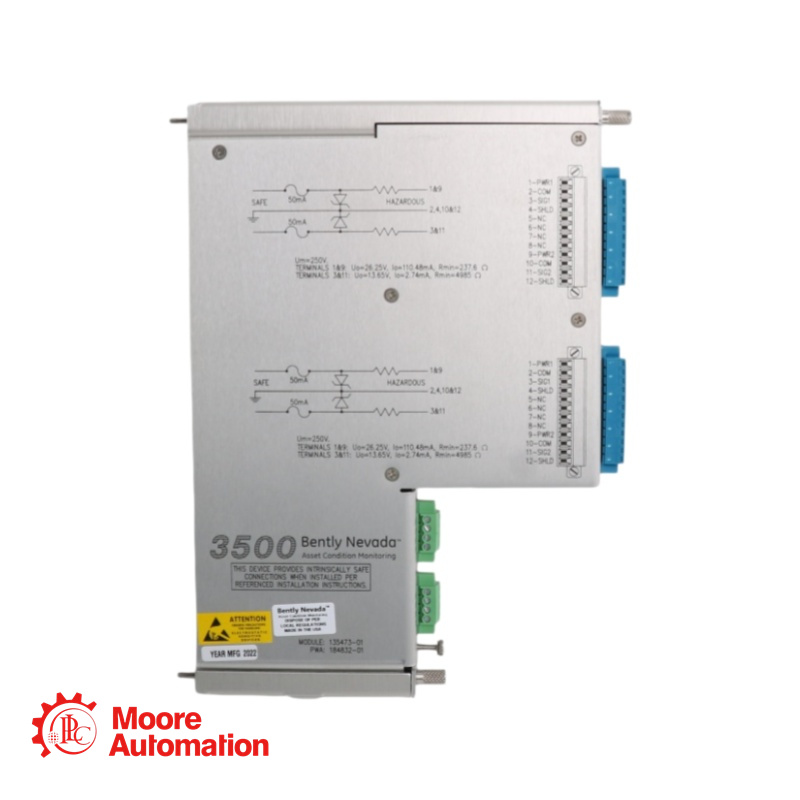

135473-01 - Модуль ввода/вывода Keyphasor (внутренние барьеры и внутренние оконечные устройства).

Часто задаваемые вопросы из 3500/25

Что представляет собой усовершенствованный модуль Keyphasor 3500/25 (149369-01 + 135473-01)?
A: Это двухканальный модуль половинной высоты, используемый в системе защиты оборудования Bently Nevada 3500. Он преобразует сигналы бесконтактных датчиков или магнитных измерителей в цифровые импульсы Keyphasor (один раз за оборот или многократное событие) для измерения скорости и фазы. Модуль ввода/вывода 135473-01 обеспечивает внутренние барьеры и внутренние клеммы для применения во взрывоопасных зонах.

Совместим ли модуль 149369-01 с более старыми модулями Keyphasor?
А: Да. Это прямая замена более старого модуля 125792-01, обеспечивающая полную обратную совместимость по форме, размерам и функциям.

Сколько сигналов Keyphasor может обработать система 3500 с помощью этого модуля?
A: До четырех сигналов Keyphasor в стандартной конфигурации или восемь сигналов в парной конфигурации, с использованием до четырех модулей Keyphasor.
