3500/05-02-04-01-00-00 Стойка для инструментов - Бентли, Невада

Свяжитесь с нами по указанным ниже контактам, чтобы получить лучшую цену.
Контакт-- Фрида
Электронная почта--sales5@mooreplc.com
Мобильный телефон (WhatsApp) +86 15359408275

Описание 3500/05-02-04-01-00-00

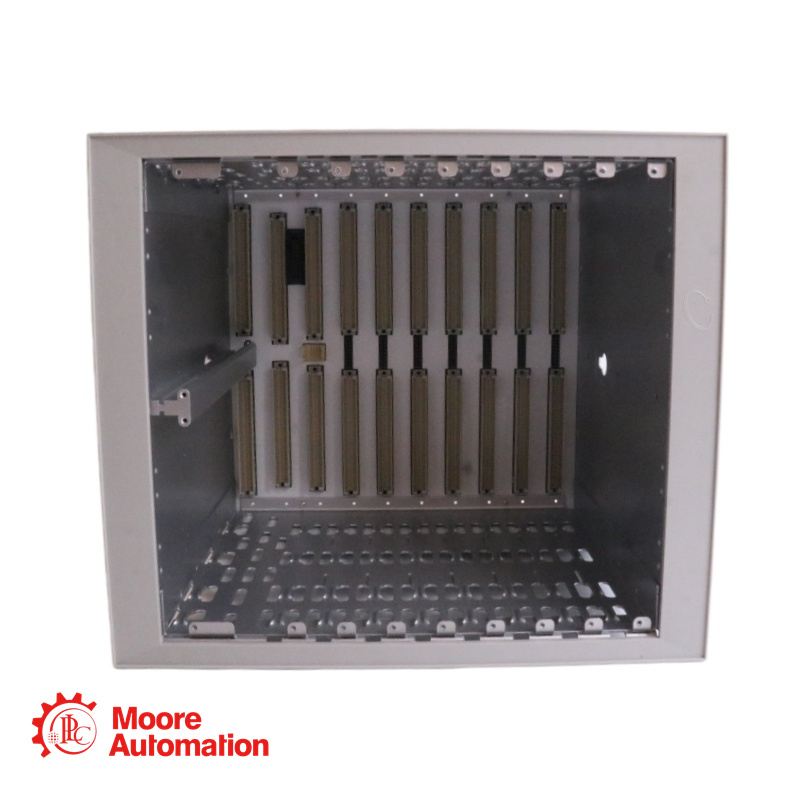

Стандартная стойка 3500 доступна в вариантах для монтажа на 19-дюймовые направляющие EIA, для монтажа в вырез в панели и для монтажа на перегородку.
В стойке предусмотрены слоты для двух блоков питания и модуля TDI в крайних левых позициях, зарезервированных исключительно для этих модулей. В оставшихся 14 слотах стойки можно разместить любую комбинацию модулей монитора, дисплея, реле, модуля Keyphasor и коммуникационного шлюза.

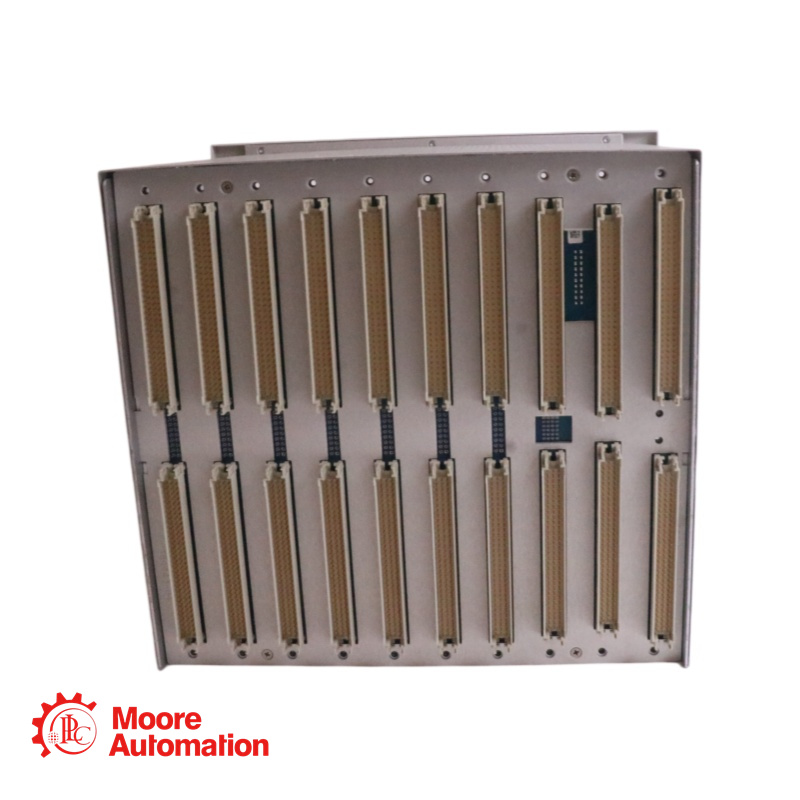

Все модули подключаются к объединительной плате стойки и состоят из основного модуля и соответствующего модуля ввода/вывода. Модуль ввода/вывода устанавливается в задней части стойки для систем панельного монтажа и над основным модулем для систем монтажа на перегородке. Стандартная глубина стойки составляет 349 мм (13,75 дюймов), а глубина стойки для монтажа на перегородке — 267 мм (10,5 дюймов). При необходимости защиты от воздействия окружающей среды или при использовании продувочного воздуха доступны влагозащищенные корпуса NEMA 4 и 4X.

Параметр

А: Размер стойки 02 12-дюймовая мини-стойка (7 доступных слотов для модулей)
B: Варианты крепления 04 Вариант для монтажа на панель, мини-стойка
C: Одобрение агентства 01 CSA/NRTL/C (Класс I, Раздел 2)
D: Зарезервировано 00 Никто
E: Зарезервировано 00 Никто
F: Соответствие европейским стандартам 00 Нет (CE не выбрано)

Тип стойки Мини-стойка (12 дюймов)
Количество слотов для модулей: 7 (блоки питания и модуль интерфейса стойки занимают крайние левые позиции).
Способ монтажа: Панельный монтаж (крепится в прямоугольный вырез в панели с помощью зажимов)
Доступ для прокладки проводов: с задней стороны стойки.

Пример Cконфигурация

Пояснение к слотовому модулю

Модуль питания 3500/15, слот 1, однополярное питание.

Требуется модуль интерфейса для стойки 3500/20 (слот 2).

Вибромонитор Slot 3 3500/42 с 4 каналами. Мониторинг радиальной вибрации (2 подшипника, по 2 направлениям каждый).

Слот 4 3500/40 Монитор приближения Осевое смещение монитора

Слот 5 3500/50 Монитор скорости Монитор скорости/фазировки

Часто задаваемые вопросы

Как распределяются места в стойке?
А: Необходимо соблюдать следующий порядок (слева направо):
Источники питания (должны располагаться в крайнем левом положении; 1 или 2 для обеспечения резервирования)
Модуль интерфейса стойки 3500/20 (RIM) (обязательно)
Модули мониторинга (оставшиеся слоты; на мини-стойке доступно примерно 5 слотов)

Какие модули мониторинга можно установить в мини-стойку?
A: Можно установить все стандартные модули мониторинга серии 3500, включая, помимо прочего:
3500/40 Датчик приближения (смещение/вибрация)
3500/42 4-канальный монитор смещения/скорости/ускорения
3500/45 4-канальный монитор скорости/ускорения (сейсмический)
3500/50 Контроль тахометра
3500/53 Контроль превышения скорости (3 канала, с возможностью голосования)
3500/60/61 Датчик температуры
3500/62 Монитор технологических параметров (4-20 мА)
3500/64 Динамический монитор давления
3500/72 Датчик положения штока (поршневой компрессор)
3500/77 Датчик давления в цилиндрах (поршневой компрессор)
3500/92 Модуль коммуникационного шлюза

Совместим ли системный дисплей 3500/93 с мини-стойкой?
A: Нет. В технической документации прямо указано, что опция крепления дисплея A01 на лицевую панель системы 3500/93 несовместима с мини-стойкой 3500/05.
