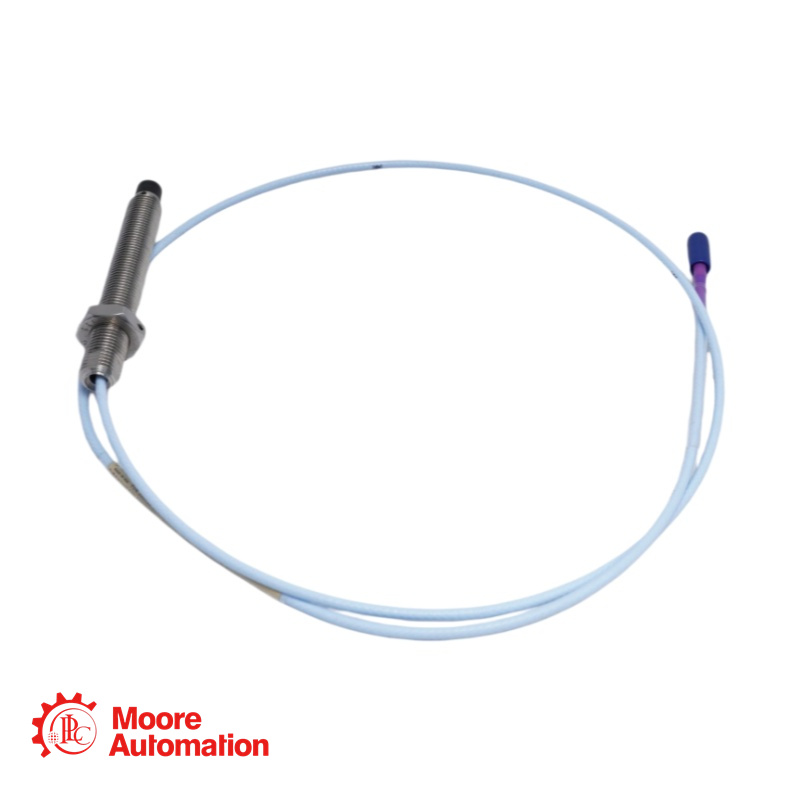

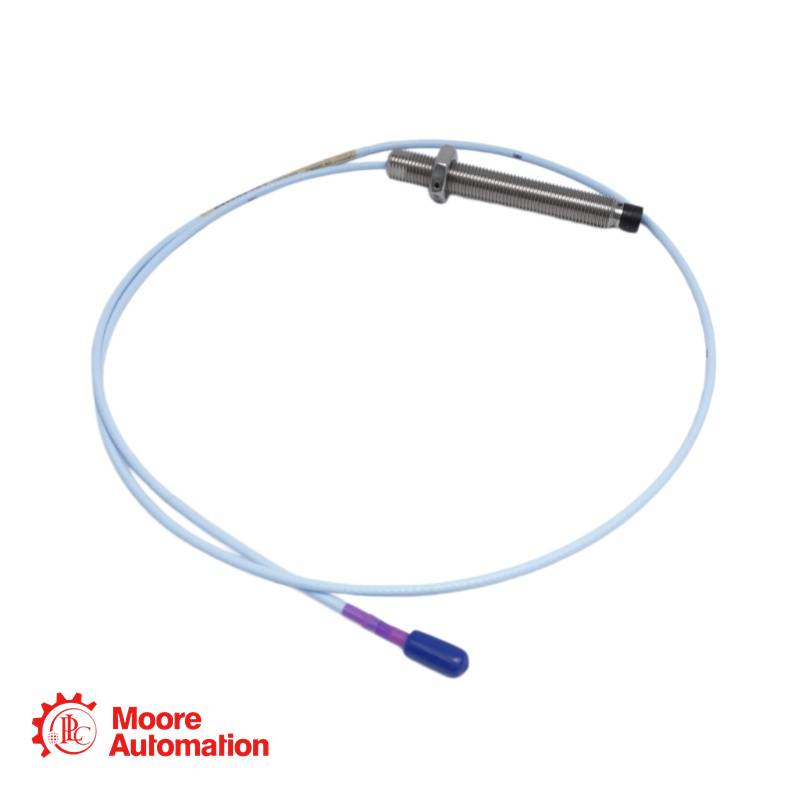

330703-000-150-10-11-05 Зонд НСв

Датчик бесконтактного действия 330703-000-150-10-11-05 — это стандартный датчик из серии 3300 XL 11 мм. Он предназначен для бесконтактных измерений вибрации и смещения в машинах с жидкостными подшипниками, где требуется больший линейный диапазон.

Большой наконечник диаметром 11 мм обеспечивает линейный диапазон 4,0 мм (160 мил), что вдвое больше, чем у стандартной системы 3300 XL 8 мм. Это делает его идеальным для таких применений, как измерение осевого (тягового) положения, контроль дифференциального расширения на паровых турбинах и измерение положения штока на поршневых компрессорах.

330703-000-150-10-11-05 ПОДРОБНОСТИ

Номер детали: 330703-000-150-10-11-05
Базовая модель: 330703 - 3300 XL, зонд 11 мм, стандартное крепление, резьба M14 x 1.5, без брони.
Длина без резьбы (AA):000: 0 мм
Общая длина корпуса (BB):150: 150 мм (5,9 дюйма)
Общая длина кабеля (CC): 10: 1,0 метр (3,3 фута)
Тип разъема и кабеля (DD): 11: Миниатюрный коаксиальный разъем ClickLoc™ с защитой разъема, кабель FluidLoc
Сертификация агентства (EE):05: Множественные сертификаты (CSA, ATEX, IECEx)
Тип резьбы: M14 x 1,5 метрическая
Броня: Без брони
Тип крепления: Стандартное переднее крепление
Линейный диапазон: 4,0 мм (160 мил)
Средний масштабный коэффициент: 3,94 В/мм (100 мВ/мил)
Частотная характеристика: от 0 до 8 кГц (типичная)
Кабель для зонда: трехжильный, 75 Ом, изоляция из FEP, конструкция FluidLoc.
Диапазон рабочих температур: от -52°C до +177°C (от -62°F до +350°F)
Диапазон температур (хранение): от -52°C до +177°C (от -62°F до +350°F)

330703-000-150-10-11-05

Часто задаваемые вопросы (FAQ)

В: Каково основное применение зонда 3300 XL диаметром 11 мм?
А: Зонд диаметром 11 мм предназначен для применений, требующих большего линейного диапазона, чем система с зондом 8 мм.

В: Каков масштабный коэффициент этого зонда?
А: Система 3300 XL 11 мм имеет средний масштабный коэффициент 3,94 В/мм (100 мВ/мил), что вдвое меньше чувствительности системы 8 мм (7,87 В/мм).

В: Каков линейный диапазон этого датчика?
А: Линейный диапазон составляет 4,0 мм (160 мил), начиная примерно с 0,25 мм (10 мил) от цели.

В: Каково назначение кабеля FluidLoc (опция "11")?
А: Кабель FluidLoc предназначен для предотвращения утечки масла и других жидкостей из машины через внутреннюю часть кабеля. Это крайне важно в тех случаях, когда кабель проходит через корпус машины, и необходимо удерживать технологические жидкости внутри.

В: Что означает опция одобрения агентства "-05"?
А: Опция «-05» указывает на то, что данный зонд имеет несколько разрешений для использования во взрывоопасных зонах, включая CSA для Северной Америки, а также ATEX и IECEx для международного применения. Он одобрен для использования в искробезопасных (ia) и невоспламеняющихся (nA/ec) областях применения.

В: Какое правильное значение зазора следует установить для этого датчика?
А: Для измерения радиальных вибраций рекомендуемый зазор обычно составляет 2,5 мм (100 мил), что помещает датчик в центр его линейного диапазона в 4,0 мм.
